Ürün ayrıntıları:
|
Anahtar kelimeler: | 6.86 inç Bar TFT | Karar: | 1280x480 |
---|---|---|---|
Arabirim: | MIPI | Sürücü IC: | FL7707 |
Yüzey Parlaklığı: | Minimum 800 cd/m2 | dokunmatik ekran: | Hayır |
Görüntüleme yönü: | IPS, Tüm Görüş Açıları | LED Ömrü: | 40.000 saat |
Sertifika: | ISO9001:2015 / ISO14000:2015 | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | 6.86 inç Kapasitif Dokunma TFT,MIPI Arayüzü Kapasitif Dokunma TFT,Yüksek parlaklık kapasitif dokunma TFT |
Veri Sayfası İndir
SFTO686XC-7108B-CT Spesifikasyonu (800nits).pdf
FL7707N_DS_V0.2_20230324_Müşteri.pdf
Bu madde hakkında.SFTO686XC-7108BCT
6.86 inçlik TFT LCD ekranı aşağıdaki temel özelliklere sahiptir:
Ekran Büyüklüğü: 6,86 inçlik çaplı diagonal ölçümü, endüstriyel ekranlar, el cihazları ve taşınabilir ekipmanlar da dahil olmak üzere çeşitli uygulamalar için uygundur.
Çözünürlük: 1280 x 480 çözünürlüğü ile ekran geniş ekran uygulamaları için optimize edilmiştir, iyi netlik ve ayrıntı sağlar,piksel yoğunluğu açısından modern ekranlar kadar yüksek olmayabilirBireysel çözünürlük oranı, belirli kullanıcı arayüzü düzenleri ve grafikler için yararlı olabilir.
Parlaklık: 800 nit'lik bir parlaklık seviyesi, ekranın açık hava ortamları da dahil olmak üzere çeşitli aydınlatma koşullarında kullanılmak için yeterince parlak olmasını sağlar.Bu parlaklık seviyesi okunabilirlik ve görünürlük için avantajlıdır.
MIPI Arayüzü: MIPI arayüzünün kullanımı modern ekranlarda yaygındır, çünkü ekran ile denetleyici arasında yüksek hızlı veri aktarımına olanak tanır.Gecikmeyi azaltmak ve genel performansı iyileştirmek için yararlı olan.
Bu tür bir ekran, boyut, çözünürlük, parlaklık ve arabirim konusunda dengeli özellikleri sayesinde çok çeşitli uygulamalara hizmet edebilir.Bu parametrelerin amaçlanan uygulama ve kullanıcı gereksinimlerine nasıl uyum sağladığını düşünmek önemlidir..
Özellikleri
Ürün | İçeriği | Birim |
LCD Tipi | TFT | - |
Renk göster | 16M | |
Görme Yönü | Hepsi | Saat |
Çalışma sıcaklığı | -20~+70 | °C |
Depolama sıcaklığı | -30~+80 | °C |
Modül boyutu | 66.6*181.0*4.6 | mm |
Etkin Alan ((W × H) | 60.19 çarpı 160.51 | mm |
Nokta sayısı | 480×RGB×1280 | noktalar |
Güç kaynağı voltajı | 3.3 | V |
Arka ışık | 12 LED (beyaz) | pcs |
Parlaklık ((LCM) | 800 | cd/m2 |
Veri aktarımı | MIPI | - |
LCM Bağlantı Tipi |
AFC30-S40FCC-00 |
0.5PITCH 40 pin |
Sürücü IC | FL7707 |
Mekanik çizim
Pin Açıklaması
Pin No. | Simge | Görev |
1 | GND | Toprak |
2 | D0P | MIPI Veri şeridi 0 girişi (pozitif) |
3 | D0N | MIPI Veri şeridi 0 girişi (negatif) |
4 | GND | Toprak |
5 | D1P | MIPI Veri şeridi1 giriş (pozitif) |
6 | D1N | MIPI Veri şeridi1 giriş (negatif) |
7 | GND | Toprak |
8 | CLKP | MIPI CLK girişi (pozitif) |
9 | CLKN | MIPI CLK girişi (negatif) |
10 | GND | Toprak |
11 | D2P | MIPI Veri şeridi2 girişi ((pozitif) |
12 | D2N | MIPI Veri şeridi2 girişi (negatif) |
13 | GND | Toprak |
14 | D3P | MIPI Veriler yol 3 girişi (pozitif) |
15 | D3N | MIPI Veri yolu 3 giriş (negatif) |
16-17 | GND | Toprak |
18-19 | VCC-1V8 | IO Güç kaynağı (1,65V~3,6V) |
20 | REFCLK/NC | NC |
21 | SDA/NC | NC |
22 | SCL/NC | NC |
23 | BIST/NC | NC |
24 | RSTB | Global sıfırlama düğmesi. sıfırlama durumuna girmek için aktif düşük. istikrar için bir RC sıfırlama devresine bağlanmayı öneririm. normalde yüksek çek. |
25 | STBYB | NC |
26 | AVDD/NC | NC |
27 | GND | Toprak |
28-29 | K | Arka ışık LED Yer |
30 | GND | Toprak |
31 | VGL/NC | NC |
32-33 | GND | Toprak |
34 | VGH/NC | NC |
35-36 | A | Arka ışık LED Gücü |
38-39 | VDD-3V3 | Güç kaynağı ((3.3 ~ 3.6V) |
40 | VCOM/NC | NC |
Mutlak Maksimum Reytingler
Parametreler | Simge | Durum | Min. | Tip | En fazla. | Birim |
Güç kaynağı | VDD | Ta=25°C | - | 3.3 | - | V |
Güç kaynağı voltajı üzerine kapı | VGH | - | 15 | - | V | |
Geçit kapalı güç kaynağı voltajı | VGL | - | - 11 | - | V |
Elektriksel özellikler ((Vss=0V,Ta=25°C)
Parametreler | Simge | Durum | Min. | Tip | En fazla. | Birim | |
Güç kaynağı | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
Güç kaynağı | IOVCC | Ta=25°C | - | 1.8 | - | V | |
Giriş voltajı | - Hayır. | HIV | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | V |
¢L ¢ | VIL | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | V |
Ürün | Simge | Durum | Min. | Tip | En fazla. | Birim | |
Besleme voltajı | - | - | - | 9.6 | - | V | |
Besleme akımı | Eğer | - | - | 240 | - | mA | |
İleri akım | Normal. | Ipn | 3 çipli x 4 seri | - | - | mA | |
Karanlık | Ipd | - | - | - | |||
LED LIFE | - | - | 40000 | - | - | Saatler. |

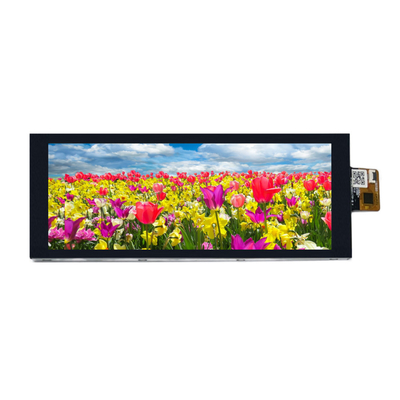

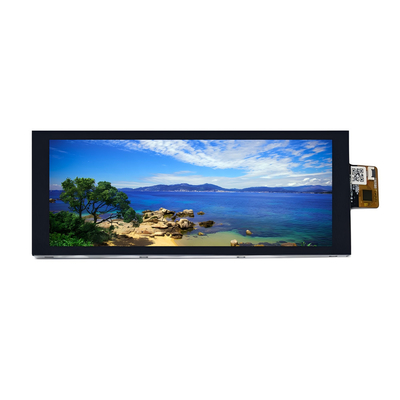

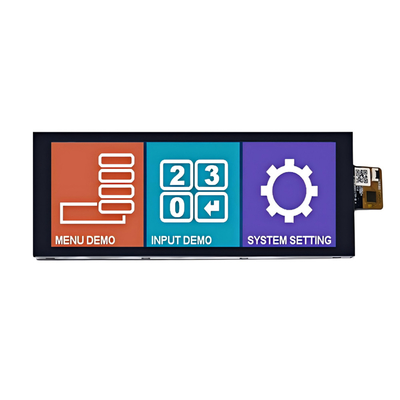

Ürün Görüntüsü
