Ürün ayrıntıları:
|
| Anahtar kelimeler: | 13.3 inç Kapasitif dokunmatik ekranlı TFT modülü | Karar: | 1920*1080 piksel |
|---|---|---|---|
| LCD Arayüzü: | EDP | Yüzey Parlaklığı: | 1000 cd/m2 |
| dokunmatik ekran: | CTP (Projektif Kapasitif Dokunmatik Ekran) | CTP Arayüzü: | USB |
| Lcd Boyutu: | 305.19 x 177.69 x 2.58 mm (w/o Touch) | Dokunmatik LCD: | 307.55 x 185.62 x 4.58 mm (Touch ile) |
| Etkin Alan: | 293,76x165,24 mm | Çalışma sıcaklığı.: | -10℃ ila +60℃ |
| saklama derecesi.: | -20℃ ila +60℃ | Ekran Tipi: | IPS tam görüş açıları |
| Yüzey işlemi: | Haze % 25, 3H | Kontrast Oranı: | 1000 |
| Renk Göster: | 16,7 milyon | LED Ömrü: | 30.000 Saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 13.3 inç HDMI TFT LCD Ekranı,1920x1080 HDMI TFT LCD Ekranı,1000 nit HDMI TFT LCD ekranı |
||
** Veritabanı İndir **
SFTO1330XC-7119A10CT Özellikleri.pdf
Bu madde hakkında.SFTO1330XC-7119A10CT
Yüksek Parlaklık 13.3 Inch PCAP HDMI TFT LCD Ekranı, çeşitli profesyonel uygulamaların taleplerini karşılamak için tasarlanmış en üst düzey bir ekran çözümü.1920x1080 piksel çözünürlüğü ve olağanüstü 1000 nit parlaklığı ile, bu ekran en parlak ortamlarda bile olağanüstü açıklık ve görünürlük sağlar.
Bu çok yönlü ekran, aşağıdakiler de dahil olmak üzere çok çeşitli uygulamalar için mükemmeldir:
Yüksek Parlaklık 13.3 Inç PCAP HDMI TFT LCD Ekranı ile görsel deneyiminizi yükseltin.Bu ekran, herhangi bir ortamda olağanüstü performans ve güvenilirlik sağlamak için tasarlanmıştır.İster yeni bir ürün geliştirmeye çalışın ister mevcut bir sistemi geliştirmeye çalışın, bu ekran ihtiyaçlarınız için ideal bir seçimdir.
Daha fazla bilgi için veya bir teklif talep etmek için lütfen bizimle iletişime geçin!
|
Özellikleri |
Boyut | 13.3 inç |
| Karar | 1920 ((uzak) x 1080 (( dikey) | |
| Arayüz | eDP1.2/2.7Gbps/2 şerid | |
| Bağlantı tipi | 20455-030E-76 (I-PEX) | |
| Renk Derinliği | 16.7M | |
| Teknoloji türü | A-si | |
| Ekran Spesifikasyonu. Piksel mesafesi (mm) | 0.153 x 0.153 | |
| Piksel Yapılandırması | RGB Dikey Çizgi | |
| Ekran Kipi | Normalde siyah. | |
| TP Sürücü IC | NC | |
| LCD Yüzey Tedavisi | Parlama karşıtı kaplama: ((3H) | |
| Görme Yönü | U/D/L/R:85/85/85/85 | |
| Kontrast oranı | 1000 ((TYP.) | |
| Renk gamı | % 72 | |
| Parlaklık ((cd/m2) | 1000 ((TYP.) | |
| Güç tüketimi |
LCD:1.8 (W) (Max) (White Pattern) |
|
| LED numaraları | 50 LED | |
| Ağırlık (g) | - | |
|
Mekanik |
Çizelge (W x H x D) (mm) | 307.55 x 185.62 x 4.58 mm |
| TP Lens görüş alanı ((mm) | - | |
| LCM (W x H x D) (mm) | 305.19 x 177.69 x 2.58 mm | |
| LCD Aktif Alanı ((mm) | 293.76 x 165.24 | |
| TSP ile / TSP olmadan | TSP ile |
Ürün Çizimi
Ekran Pin Tanımı
|
Terminal |
Simge |
Görevleri |
|
|
1 |
NC |
Bağlantı yok. |
|
|
2 |
H-GND |
Toprak |
|
|
3 |
LAN1 N |
Ek sinyal bağlantısı _Lane1 |
|
|
4 |
LAN1 P |
Gerçek Sinyal Bağlantısı _Lane1 |
|
|
5 |
H-GND |
Toprak |
|
|
6 |
LAN0_N |
Ek sinyal bağlantısı _Lane0 |
|
|
7 |
LAN0_P |
Gerçek Sinyal Bağlantısı _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Gerçek Sinyal Bağlantısı _Yardım Kanalı |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Toprak |
|
|
12 |
LCD_VCC |
Güç kaynağı, 3.3V (tipik) |
|
|
13 |
LCD_VCC |
Güç kaynağı, 3.3V (tipik) |
|
|
14 |
BIST |
Panel öz testi etkinleştir |
|
|
15 |
H_GND |
Toprak |
|
|
16 |
H_GND |
Toprak |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) Sinyal Pin |
|
|
18 |
BL_GND |
Yüksek Hızlı Yer |
|
|
19 |
BL_GND |
Yüksek Hızlı Yer |
|
|
20 |
BL_GND |
Yüksek Hızlı Yer |
|
|
21 |
BL_GND |
Yüksek Hızlı Yer |
|
|
22 |
BL EN |
Arkaplan ışığı açık/kapalı |
|
|
23 |
BL PWM |
Arka ışık PWM Dimming |
|
|
24 |
NC |
Bağlantı yok. |
|
|
25 |
NC |
Bağlantı yok. |
|
|
26 |
BL PWR |
Arka ışık gücü |
|
|
27 |
BL PWR |
Arka ışık gücü |
|
|
28 |
BL PWR |
Arka ışık gücü |
|
|
29 |
BL PWR |
Arka ışık gücü |
|
|
30 |
NC |
Bağlantı yok. |
|
Elektriksel özellikler
|
Parametreler |
- Min. |
Tipik. |
- Max. - Hayır. |
Birim |
Yorumlar |
|
|
Yüzey Parlaklığı |
800 | 1000 | cd/m2 | |||
|
Güç kaynağı voltajı |
VDD |
3.0 |
3.3 |
V |
Not 1 |
|
|
İzin verilen Girdi Dalgalanma Voltajı |
VRF |
- |
- |
100 |
mV |
VDD = 3.3V'de |
|
Güç kaynağı akımı |
IDD |
- |
- |
mA |
Not 1 |
|
|
Giriş gerilim farkı |
VID |
- |
1320 |
mV |
||
|
Güç tüketimi |
0.9 |
|
W |
Not 1 |
||
|
- |
4 |
- |
W |
Not2 |
||
|
- |
4.9 |
- |
W |
|||
PCAB USB Pin Tanımı
1 VCC
2 USB-
3 USB+
4 GND

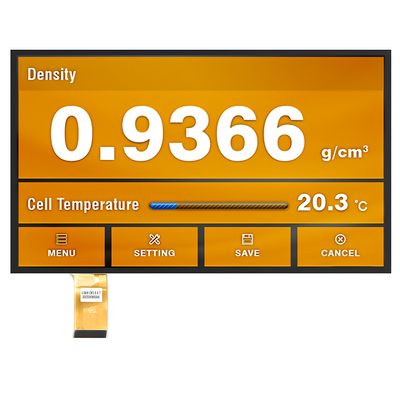

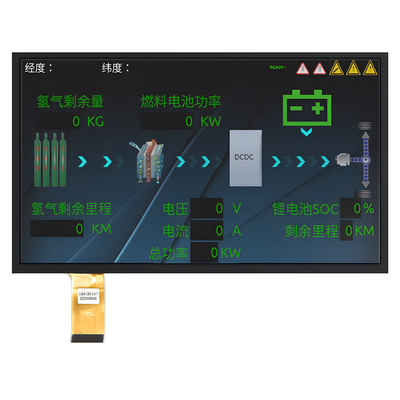

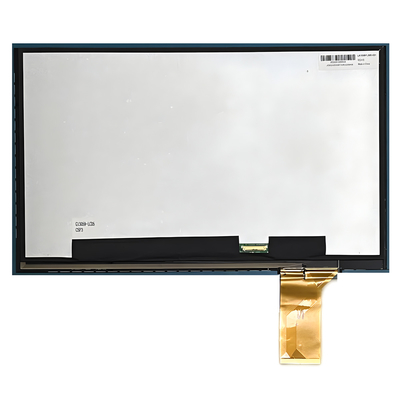

Ürün Görüntüsü
