Ürün ayrıntıları:
|
| Ürün: | 1,54 inç e-kağıt ekranı | Karar: | 200x200 Nokta Çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | Aktif matris | Sürücü Elemanı: | a-Si TFT Aktif Matris |
| Renk Göster: | Siyah, Beyaz ve Kırmızı | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Etkin Alan: | 27 ((H) x 27 ((V) (mm) |
| Piksel aralığı: | 140 x 140 (188dpi) um | PIN numarası: | 24 pin |
| Arabirim: | SPI | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 200*200 E-Mürekkep Ekranı,1.5 inçlik elektronik kağıt ekranı,E-Mürekkep Ekranı |
||
** Veritabanı İndir **
SFEPD154QXBWR-7237AN Spesifikasyon.pdf
1,54 inçlik E-Mürekkep E-Kağıt Ekranımızla Ekran Deneyinizi Değiştirin!
Raf etiketleme ve fiyat etiketleme için yenilikçi bir çözüm mi arıyorsunuz? Daha fazla bakmayın!Özellikle modern perakende ortamları için tasarlanmış keskin 200x200 çözünürlüğü olan 5 inç E-Mürekkep E-Kağıt Ekranı.
Temel özellikleri:
Çok düşük güç tüketimi:E-Mürekkep teknolojisini kullanan ekranımız en az enerji tüketir, bu da bataryayı sık sık değiştirmeden uzun süreli kullanım için mükemmel hale getirir.
Yüksek görünürlük:1,5 inçlik ekran, farklı ışık koşullarında yüksek kontrast ve mükemmel okunabilirlik sunar ve etiketlerinizin dikkat çekmesini sağlar.
Çeşitli Uygulama:Raf etiketleri, fiyat etiketleri, ürün bilgileri ekranları ve promosyon mesajları için idealdir, bu e-kağıt ekranı mevcut sistemlerinize kolayca entegre edilebilir.
Şık ve kompakt tasarım:Şık ve kompakt biçim faktörü, çok fazla alan almadan görsel ürünlerinizi geliştiren çeşitli perakende ortamları için mükemmeldir.
Güncelleme kolay:SPI arayüzü desteği ile, ekranlarınızı gerektiğinde hızlı ve zahmetsiz bir şekilde güncelleyebilir ve bilgilerinizin her zaman güncel olmasını sağlayabilirsiniz.
Dayanıklı ve Uzun Sürekli:Yoğun bir perakende ortamının zorluklarına dayanacak şekilde inşa edilen e-kağıt ekranımız zaman içinde kalitesini ve performansını koruyor.
E-Mürekkep Teknolojisini Neden Seçin?
E-Mürekkep ekranları, enerji kullanmadan bir görüntüyü koruma yeteneği ile kağıt benzeri bir okuma deneyimi sunar, bu da onları sürdürülebilirlik hedefleriyle uyumlu olan çevre dostu bir seçim haline getirir.
Tüm Büyüklükteki İşletmeler için Mükemmel
İster küçük bir dükkan, ister büyük bir perakende zinciri veya aralarındaki herhangi bir şey olun, E-Mürekkep ekranlarımız müşterileri etkilemek ve satışları artırmak için modern bir çözüm sunar.
Bugün Alın!
Ürünlerinizi stoktaki SPI 1.5 inç E-Mürekkep E-Kağıt Ekranı ile yükseltme fırsatını kaçırmayın.
Mekanik Bilgi
| Parametreler | Özellikler | Birim | Not: |
| Ekran Boyutu | 1.54 | İnç | |
| Ekran Çözünürlüğü | 200 ((H) × 200 ((V) | Piksel | Dpi:188 |
| Etkin Alan | 27.0(H) × 27.0(V) | mm | |
| Pixel Pitch | 0. 14 x 0. 14 | mm | |
| Piksel Yapılandırması | Karesi | ||
| Çizelge Boyutu | 31.80 ((H) × 37.32 ((V) × 1.0 ((D) | mm | |
| Ağırlık | 2.18±0.5 | g |
ÜrünÇizim
Arayüz Pin Tanımı
| - Hayır, hayır. | Adı | İ/Ç | Açıklama | Not: |
| 1 | NC | Diğer NC pinleriyle bağlanmayın. | Açık tutun. | |
| 2 | GDR | O. | N-Kanal MOSFET Geçit Sürücü Kontrolü | |
| 3 | RESE | Ben... | Kontrol döngüsü için akım algılama girişi | |
| 4 | NC | Diğer NC pinleriyle bağlanmayın. | Açık tutun. | |
| 5 | VSH2 | C | Pozitif Kaynak tahrik voltajı | |
|
6 |
TSCL |
O. |
Bu pin, I2C arayüzü ile dijital sıcaklık sensörünün saatini temsil ediyor. I2C kölesi ile bağlanırken dış çekme direnci gereklidir. Kullanılmadığında: Açık |
|
|
7 |
TSDA |
İ/Ç |
Bu pin I2C arayüzü ile dijital sıcaklık sensörü veri pinidir. I2C kölesi ile bağlanırken dış çekme direnci gereklidir. Kullanılmadığında: Açık |
|
| 8 | BS1 | Ben... | Otobüs Arayüzü Seçim Pin | Not 5-5 |
| 9 | Meşgul. | O. | Meşgul durum çıkış iğnesi | Not 5-4 |
| 10 | RES# | Ben... | Sinyal girişini sıfırla. | Not 5-3 |
| 11 | D/C# | Ben... | Veriler / Komut Kontrol Pini | Not 5-2 |
| 12 | CS# | Ben... | Çip seçin giriş iğnesi | Not 5-1 |
| 13 | SCL | Ben... | Serial Clock Pin (SPI) | |
| 14 | SDA | Ben... | Seri Veri Pin (SPI) | |
| 15 | VDDIO | P | Arayüz mantıksal pinler için güç kaynağı VCI ile bağlantılı olmalıdır | |
| 16 | VCI | P | Çip için güç kaynağı | |
| 17 | VSS | P | Toprak | |
|
18 |
VDD |
C |
Çekirdek mantıksal güç düğmesi VDD, VCI'den içten olarak düzenlenebilir. | |
| 19 | VPP | P | OTP programlaması için güç kaynağı. | |
| 20 | VSH1 | C | Pozitif Kaynak tahrik voltajı | |
| 21 | VGH | C | Pozitif geçit tahrik voltajı. | |
| 22 | VSL | C | Negatif Kaynak tahrik voltajı | |
| 23 | VGL | C | Kapı tahrik voltajı negatif. | |
| 24 | VCOM | C | VCOM tahrik voltajı |
Mutlak maksimum derecelendirme
| Parametreler | Simge | Reyting | Birim |
| Mantıksal güç kaynağı voltajı | VCI | -0.5 ile +6 arasında.0 | V |
| Mantıksal Giriş voltajı | VIN | -0.5 ile VCI +0 arasında.5 | V |
| Mantıksal Çıkış voltajı | VOUT | -0.5 ile VCI +0 arasında.5 | V |
| Çalışma sıcaklık aralığı | TOPR | 0 ila +40 | oC |
| Depolama sıcaklık aralığı | TSTG | -25 ila +70 | oC |
| En iyi depolama sıcaklığı | TSTGo | 23±2 | oC |
| En iyi depolama nemliği | HSTGo | 55±10 | % RH |
Panel DC Özellikleri
| Parametreler | Simge | Koşullar | Uygula | - Min. | Tipik. | En fazla. | Birimler |
| Tek zemin | VSS | - | - | 0 | - | V | |
| Mantıksal güç kaynağı voltajı | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Temel mantıksal voltaj | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Yüksek seviye giriş voltajı | HIV | - | - | 0.8 VCI | - | - | V |
| Düşük seviye giriş voltajı | VIL | - | - | - | - | 0.2 VCI | V |
| Yüksek seviye çıkış voltajı | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| Düşük seviye çıkış voltajı | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| Tipik güç | PTYP | VCI =3.0V | - | - | 7.5 | - | mW |
| Derin uyku modu | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| Tipik çalışma akımı | Iopr_VCI | VCI =3.0V | - | - | 2.5 | - | mA |
| Resim güncelleme süresi | - | 25 oC | - | - | 22 | - | saniye |
|
Uyku modundaki akım |
Islp_VCI |
DC/DC kapalı Saat yok. Girdi yükü yok. Ram verileri saklanmıyor. |
- |
- |
20 |
UA |
|
|
Derin uyku modundaki akım |
Idslp_VCI |
DC/DC kapalı Saat yok. Giriş yükü yok RAM verisi saklanmıyor |
- |
- |
1 |
5 |
UA |
Güvenilirlik testi
| Hayır | Test öğeleri | Test koşulları |
|
1 |
Düşük Sıcaklıkta Depolama |
T = -25°C, 240 saat Beyaz desenli test |
|
2 |
Yüksek Sıcaklıkta Depolama | T=60oC,RH=35%,240h Beyaz desenli test |
|
3 |
Yüksek sıcaklıkta çalışma | T=40oC, RH=35%, 240h |
|
4 |
Düşük Sıcaklıkta Çalışma | 0oC, 240h |
|
5 |
Yüksek sıcaklık, Yüksek Nemli İşlem |
T=40oC, RH=80% 240h |
|
6 |
Yüksek sıcaklık, Yüksek Nemli Depolama |
T=50oC,RH=90%, 240h Beyaz desenli test |
|
7 |
Sıcaklık Döngüsü | 1 döngü:[-25oC 30 dakikada] → [+60oC 30 dakikada] : 50 döngü Beyaz desenli test |
|
8 |
UV maruziyetine direnç | Beyaz desenle 168 saat 40 °C'de 765W/m2 test |
|
9 |
ESD tabancası |
Hava +/-15KV;Bağlantı +/-8KV (Sadece ekran değil, test bitmiş ürün kabuğu) Hava+/-8KV;Bağlantı+/-6KV (Çıplak EPD ekranı, IC ve FPC alanı dahil değil) Hava+/-4KV;Bağlantı+/-2KV (IC ve FPC alanı dahil olmak üzere çıplak EPD ekranı) |

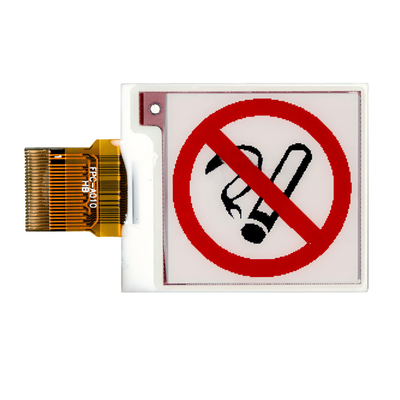

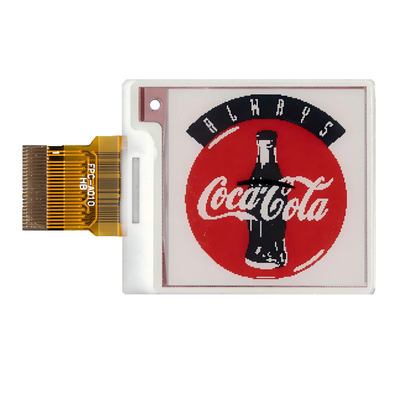

Ürün Görüntüsü
Tesisler ve Sertifikalar
Anahtar kelime:EPD 1.5 inç, 1.54 inç E-mürekkep ekranı, ESL ekranı 1.5 inç, Epaper 1.5 inç, E-inç 1.5"
