Ürün ayrıntıları:
|
| Ürün: | 1,54 inç e-kağıt ekranı | Karar: | 200x200 Nokta Çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | Aktif matris | Sürücü Elemanı: | a-Si TFT Aktif Matris |
| Renk Göster: | Siyah, Beyaz ve Kırmızı | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Etkin Alan: | 27 ((H) x 27 ((V) (mm) |
| Piksel aralığı: | 140 x 140 (188dpi) um | PIN numarası: | 24 pin |
| Arabirim: | SPI | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | SPI arayüzü E-Kağıt ekranı,3 Renkli E-Kağıt Ekranı,200X200 EPD |
||
** Veritabanı İndir **
SFEPD154QXBWR-7237AN Spesifikasyon.pdf
Bu maddeyle ilgili SFEPD154QXBWR-7237AN
Birinci.54 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsİşte bu ürünün ayrıntılı bir tanıtımı:
Ürün Özet:
Temel özellikleri:
Teknik özellikler:
Uygulamalar:
Bu E-kağıt ekranı, raf etiketleri, endüstriyel aletler ve düşük güç ve yüksek görünürlük ekranının gerekli olduğu herhangi bir senaryo gibi uygulamalar için mükemmeldir.
Mekanik Bilgi
| Parametreler | Özellikler | Birim | Not: |
| Ekran Boyutu | 1.54 | İnç | |
| Ekran Çözünürlüğü | 200 ((H) × 200 ((V) | Piksel | Dpi:188 |
| Etkin Alan | 27.0(H) × 27.0(V) | mm | |
| Pixel Pitch | 0. 14 x 0. 14 | mm | |
| Piksel Yapılandırması | Karesi | ||
| Çizelge Boyutu | 31.80 ((H) × 37.32 ((V) × 1.0 ((D) | mm | |
| Ağırlık | 2.18±0.5 | g |
ÜrünÇizim
Arayüz Pin Tanımı
| - Hayır, hayır. | Adı | İ/Ç | Açıklama | Not: |
| 1 | NC | Diğer NC pinleriyle bağlanmayın. | Açık tutun. | |
| 2 | GDR | O. | N-Kanal MOSFET Geçit Sürücü Kontrolü | |
| 3 | RESE | Ben... | Kontrol döngüsü için akım algılama girişi | |
| 4 | NC | Diğer NC pinleriyle bağlanmayın. | Açık tutun. | |
| 5 | VSH2 | C | Pozitif Kaynak tahrik voltajı | |
|
6 |
TSCL |
O. |
Bu pin, I2C arayüzü ile dijital sıcaklık sensörünün saatini temsil ediyor. I2C kölesi ile bağlanırken dış çekme direnci gereklidir. Kullanılmadığında: Açık |
|
|
7 |
TSDA |
İ/Ç |
Bu pin I2C arayüzü ile dijital sıcaklık sensörü veri pinidir. I2C kölesi ile bağlanırken dış çekme direnci gereklidir. Kullanılmadığında: Açık |
|
| 8 | BS1 | Ben... | Otobüs Arayüzü Seçim Pin | |
| 9 | Meşgul. | O. | Meşgul durum çıkış iğnesi | |
| 10 | RES# | Ben... | Sinyal girişini sıfırla. | |
| 11 | D/C# | Ben... | Veriler / Komut Kontrol Pini | |
| 12 | CS# | Ben... | Çip seçin giriş iğnesi | |
| 13 | SCL | Ben... | Serial Clock Pin (SPI) | |
| 14 | SDA | Ben... | Seri Veri Pin (SPI) | |
| 15 | VDDIO | P | Arayüz mantıksal pinler için güç kaynağı VCI ile bağlantılı olmalıdır | |
| 16 | VCI | P | Çip için güç kaynağı | |
| 17 | VSS | P | Toprak | |
|
18 |
VDD |
C |
Çekirdek mantıksal güç düğmesi VDD, VCI'den içten olarak düzenlenebilir. | |
| 19 | VPP | P | OTP programlaması için güç kaynağı. | |
| 20 | VSH1 | C | Pozitif Kaynak tahrik voltajı | |
| 21 | VGH | C | Pozitif geçit tahrik voltajı. | |
| 22 | VSL | C | Negatif Kaynak tahrik voltajı | |
| 23 | VGL | C | Kapı tahrik voltajı negatif. | |
| 24 | VCOM | C | VCOM tahrik voltajı |
Mutlak maksimum derecelendirme
| Parametreler | Simge | Reyting | Birim |
| Mantıksal güç kaynağı voltajı | VCI | -0.5 ile +6 arasında.0 | V |
| Mantıksal Giriş voltajı | VIN | -0.5 ile VCI +0 arasında.5 | V |
| Mantıksal Çıkış voltajı | VOUT | -0.5 ile VCI +0 arasında.5 | V |
| Çalışma sıcaklık aralığı | TOPR | 0 ila +40 | oC |
| Depolama sıcaklık aralığı | TSTG | -25 ila +70 | oC |
| En iyi depolama sıcaklığı | TSTGo | 23±2 | oC |
| En iyi depolama nemliği | HSTGo | 55±10 | % RH |
Panel DC Özellikleri
| Parametreler | Simge | Koşullar | Uygula | - Min. | Tipik. | En fazla. | Birimler |
| Tek zemin | VSS | - | - | 0 | - | V | |
| Mantıksal güç kaynağı voltajı | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Temel mantıksal voltaj | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Yüksek seviye giriş voltajı | HIV | - | - | 0.8 VCI | - | - | V |
| Düşük seviye giriş voltajı | VIL | - | - | - | - | 0.2 VCI | V |
| Yüksek seviye çıkış voltajı | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| Düşük seviye çıkış voltajı | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| Tipik güç | PTYP | VCI =3.0V | - | - | 7.5 | - | mW |
| Derin uyku modu | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| Tipik çalışma akımı | Iopr_VCI | VCI =3.0V | - | - | 2.5 | - | mA |
| Resim güncelleme süresi | - | 25 oC | - | - | 22 | - | saniye |
|
Uyku modundaki akım |
Islp_VCI |
DC/DC kapalı Saat yok. Girdi yükü yok. Ram verileri saklanmıyor. |
- |
- |
20 |
UA |
|
|
Derin uyku modundaki akım |
Idslp_VCI |
DC/DC kapalı Saat yok. Giriş yükü yok RAM verisi saklanmıyor |
- |
- |
1 |
5 |
UA |

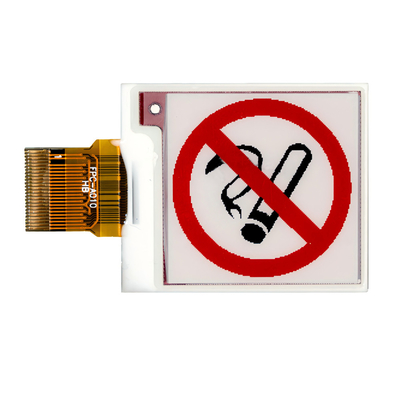

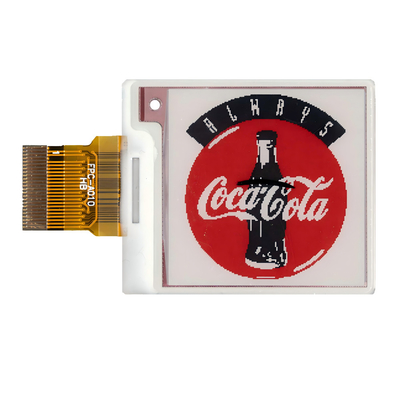

Ürün Görüntüsü
Tesisler ve Sertifikalar
