Ürün ayrıntıları:
|
| Ürün: | 2.9 inç E-mürekkep E-kağıt ekranı | Karar: | 296 x 128 Nokta Çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | AM EPD | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 36,7(Y)×79,0(D)×1,2(D) (mm) | Etkin Alan: | 29.056 ((H) × 66.896 ((V) (mm) |
| Piksel aralığı: | 0,227×0,226 (mm) | Çalışma sıcaklığı: | 0°C ila +50°C |
| saklama derecesi.: | -25°C ila +70°C | Renk: | Siyah ve beyaz |
| PIN numarası: | 24 pin | Arabirim: | MCU |
| Giriş akımı: | 3,1 mA | uyma: | Rohs & Reach Uyumlu |
| Vurgulamak: | 128*296 Nokta E-Mürekkep E-Kağıt,2.9 inç E-Mürekkep E-Kağıt,MCU Arayüzü E-Mürekkep E-Kağıt |
||
** Veritabanı İndir **
SFEPD290QXBW-7236AN Spesifikasyon.pdf
En son yeniliğimizi sunmaktan mutluluk duyuyoruz: 2.9 Inch 128x296 Dots MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display (EPD) Panel.Eşsiz bir açıklık ve verimlilik sunmak için tasarlanmıştır., bu ekran paneli mükemmel okunabilirlik ve düşük güç tüketimi gerektiren çeşitli uygulamalar için mükemmeldir.
Yüksek çözünürlük:128x296 nokta çözünürlüğüne sahip olan bu EPD paneli keskin ve net görüntüler sağlar ve bu sayede metin, grafik ve karmaşık tasarımları görüntülemek için idealdir.
Düşük güç tüketimi:Elektroforetik teknoloji olağanüstü bir enerji verimliliği sağlar, bu da bu ekranı pil ile çalışan cihazlar için mükemmel hale getirir.Akü ömrünü önemli ölçüde uzatır.
Geniş Görme açıları:Doğal kağıdın görünümünü taklit eden E-Mürekkep teknolojisi sayesinde çeşitli açılardan tutarlı ve net bir görünüm elde edin.
MCU arayüzü:Uygun bir MCU arayüzü ile tasarlanan bu panel, mühendisler ve geliştiriciler için hızlı ve basit bir geliştirmeyi kolaylaştıran mevcut sistemlere ve projelere kolayca entegre edilebilir.
Çeşitli Uygulamalar:Bu ekran, e-okuyucular, elektronik raf etiketleri, akıllı ev cihazları, giyilebilir cihazlar ve daha fazlası da dahil olmak üzere çok çeşitli kullanımlara uygundur.
2.9 inçlik E-Mürekkep E-Kağıt Ekranı idealdir:
E-Kağıt Ekranımız piyasada kalite, yenilik ve kullanıcı memnuniyeti konusundaki taahhütü ile öne çıkıyor.
2.9 inç 128x296 noktalı MCU Arabirim E-Mürekkep E-Kağıt Aktif Matris Elektroforetik Ekran Paneli ile ekran teknolojisinin geleceğini keşfedin.modern uygulamalar için tasarlanmış yüksek kaliteli görsel çözümlerDaha fazla bilgi, örnek veya fiyat için lütfen bizimle iletişime geçin!
Ürün Çizimi
![]()
Arayüz Pin Tanımı
| - Hayır, hayır. | Adı | İ/Ç | Açıklama | Not: |
| 1 | NC | Diğer NC pinleriyle bağlanmayın. | Açık tutun. | |
| 2 | GDR | O. | N-Kanal MOSFET Geçit Sürücü Kontrolü | |
| 3 | RESE | Ben... | Kontrol döngüsü için akım algılama girişi | |
| 4 | NC | NC | Diğer NC pinleriyle bağlanmayın. | Açık tutun. |
| 5 | VSH2 | C | Pozitif Kaynak Sürücü Voltajı (Kırmızı) | |
|
6 |
TSCL |
O. |
Bu pin, I2C arayüzü ile dijital sıcaklık sensörünün saatini temsil ediyor. I2C kölesi ile bağlanırken dış çekme direnci gereklidir. Kullanılmadığında: VSS |
|
|
7 |
TSDA |
İ/Ç |
Bu pin I2C arayüzü ile dijital sıcaklık sensörü veri pinidir. I2C kölesi ile bağlanırken dış çekme direnci gereklidir. Kullanılmadığında: VSS |
|
| 8 | BS1 | Ben... | Otobüs Arayüzü Seçim Pin | |
| 9 | Meşgul. | O. | Meşgul durum çıkış iğnesi | |
| 10 | RST# | Ben... | Sinyal girişini sıfırla. | |
| 11 | D/C# | Ben... | Veriler / Komut Kontrol Pini | |
| 12 | CS# | Ben... | Çip seçin giriş iğnesi | |
| 13 | SCL | Ben... | Serial Clock Pin (SPI) | |
| 14 | SDA | İ/Ç | Seri Veri Pin (SPI) | |
| 15 | VDDIO | P | Arayüz mantıksal pinler için güç kaynağı VCI ile bağlantılı olmalıdır | |
| 16 | VCI | P | Çip için güç kaynağı | |
| 17 | VSS | P | Toprak | |
|
18 |
VDD |
C |
Çekirdek mantıksal güç düğmesi VDD, VCI'den içten olarak düzenlenebilir. | |
| 19 | VPP | P | Test için | |
| 20 | VSH1 | C | Pozitif Kaynak tahrik voltajı | |
| 21 | VGH | C | Pozitif Geçit Sürücü Voltajı ve VSH1 için güç kaynağı iğnesi | |
| 22 | VSL | C | Negatif Kaynak tahrik voltajı | |
| 23 | VGL | C | VCOM ve VSL için negatif kapı tahrik voltajı için güç kaynağı iğnesi | |
| 24 | VCOM | C | VCOM tahrik voltajı |
Mutlak En Yüksek Sıralama
| Parametreler | Simge | Reyting | Birim |
| Mantıksal güç kaynağı voltajı | VCI | -0.5 ile +6 arasında.0 | V |
| Mantıksal Giriş voltajı | VIN | -0.5 ile VCI +0 arasında.5 | V |
| Mantıksal Çıkış voltajı | VOUT | -0.5 ile VCI +0 arasında.5 | V |
| Çalışma sıcaklık aralığı | TOPR | 0'dan +50'ye kadar | oC |
| Depolama sıcaklık aralığı | TSTG | -25 ila +70 | oC |
| En iyi depolama sıcaklığı | TSTGo | 23±2 | oC |
| En iyi depolama nemliği | HSTGo | 55±10 | % RH |
Panel DC Özellikleri
| Parametreler | Simge | Koşullar | Uygula | - Min. | Tipik. | En fazla. | Birimler |
| Tek zemin | VSS | - | - | 0 | - | V | |
| Mantıksal güç kaynağı voltajı | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Temel mantıksal voltaj | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Yüksek seviye giriş voltajı | HIV | - | - | 0.8 VCI | - | - | V |
| Düşük seviye giriş voltajı | VIL | - | - | - | - | 0.2 VCI | V |
| Yüksek seviye çıkış voltajı | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| Düşük seviye çıkış voltajı | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| Tipik güç | PTYP | VCI =3.0V | - | - | 9 | - | mW |
| Derin uyku modu | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| Tipik çalışma akımı | Iopr_VCI | VCI =3.0V | - | - | 3.0 | - | mA |
| Resim güncelleme süresi | - | 25 oC | - | - | 3 | - | saniye |
|
Uyku modundaki akım |
Islp_VCI |
DC/DC kapalı Saat yok. Giriş yükü yok RAM verileri saklanıyor |
- |
- |
20 |
UA |
|
|
Derin uyku modundaki akım |
Idslp_VCI |
DC/DC kapalı Saat yok. Giriş yükü yok RAM verisi saklanmıyor |
- |
- |
1 |
5 |
UA |
Optik Özellikler
| Simge | Parametreler | Koşullar | Min. | Tipik. | En fazla. | Birimler |
| R | Beyaz yansıtıcılık | Beyaz | 30 | 35 | - | % |
| CR | Kontrast oranı | İçeride | 8:1 | - | ||
| GN | 2Grey seviyesi | - | DS+(WS-DS) *n(m-1) | |||
| Güncelleme | Resim güncelleme süresi | 25 °C'de | 3 | - | saniye | |
| Yaşam | Topr | 1 milyon kere veya 5 yıl. |

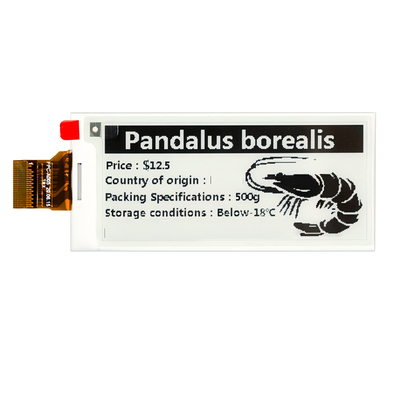

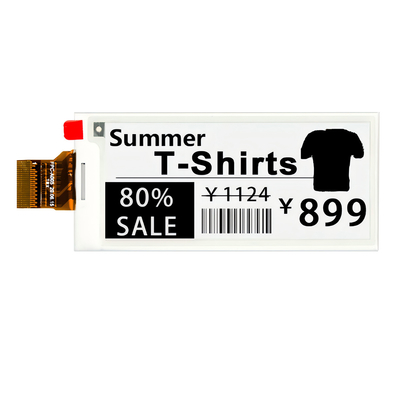

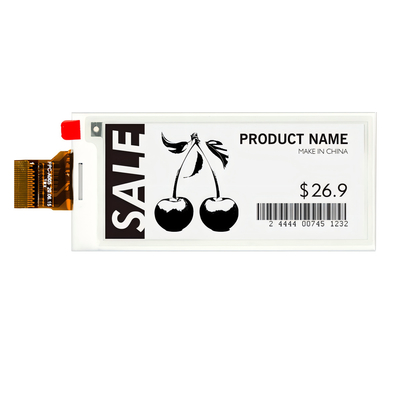

Ürün IMage
![]()
![]()
![]()
![]()
