Ürün ayrıntıları:
|
Ürün: | 0.85 inçlik TFT LCD ekranı | Karar: | 128x128 Piksel |
---|---|---|---|
Sürücü IC: | GC9107 | Anahat Dim.: | 17.58 ((H) x 20.82 ((V) x1.5 ((D) (mm) |
dokunmatik ekran: | Dokunmadan | Görüntüleme yönü: | Tüm Görüş Açıları IPS |
Arabirim: | SPI | PIN numarası: | 12 Pin (Kustomlaştırılabilir) |
Yüzey Parlaklığı: | 260 cd/m2 (nits) | arka ışık Tipi: | Beyaz LED |
LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | 0.85 inçlik TFT LCD ekranı,SPI Arayüzü TFT LCD Ekranı,128*128 piksel TFT LCD Ekranı |

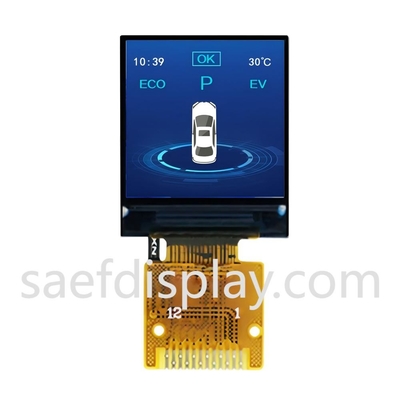

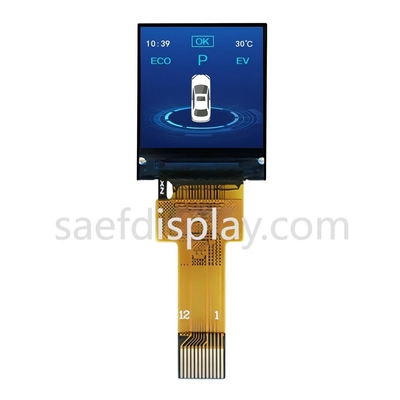

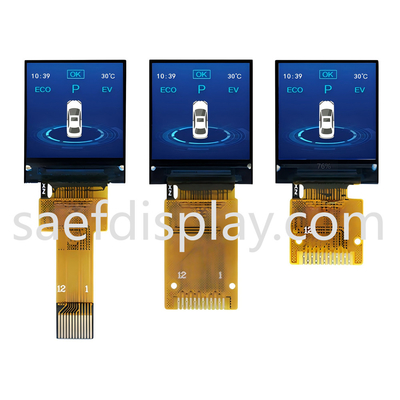

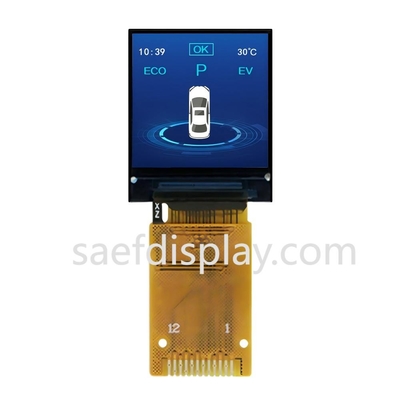

0.85 inçlik TFT LCD Ekranı Tanıtmak - Kompakt Görüntüleme için Çözümünüz
Projelerinizi yüksek çözünürlüklü küçük TFT LCD ekranımızla geliştirin.85 inçlik ekran, canlı renkler ve keskin görüntüler sunmak için tasarlanmıştır, giyilebilir cihazlardan IoT cihazlarına kadar çok çeşitli uygulamalar için mükemmeldir.
1Kompakt ve hafif:
2Yüksek çözünürlük:
3. SPI Arayüzü:
4Tüm Görme Çevreleri:
5Düşük güç tüketimi:
6Çok yönlü uygulamalar:
Bu küçük ama güçlü TFT LCD ekranı, yer ve verimliliğin çok önemli olduğu projeler için en uygun çözümdür.ve tüm açılardan görülebilme yeteneği geliştiriciler ve mühendisler için aynı şekilde en iyi seçim yapar.
Küçük TFT LCD ekranımızla olasılıkları keşfedin!
Genel Özellikler
Hayır, hayır. | Ürün | İçeriği | Birim |
1 | LCD Boyutu | 0.85 inç (Diagonal) | - |
2 | Ekran Kipi | Normalde siyah. | - |
3 | Karar | 128 ((H) RGB x 128 ((V) | - |
4 | Nokta mesafesi | 0.1188 (H) x 0.1188 ((V) mm | - |
5 | Etkin alan | 15.2064 ((H) x 15.2064 (V) mm | - |
6 | Modül boyutu | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
7 | Renk düzenlemesi | RGB V Dikey şerit |
- |
8 | Arayüz | SPI4 LINE |
- |
9 | Sürücü IC | GC9107 |
- |
10 | Parlaklık ((cd/m2) | 260 (TYP) | |
11 | Görme Yönü | Tüm Görünüm | |
12 | Arka ışık | 1 Beyaz LED | |
13 | Operasyon Temp. | -20°C ~ + 70°C | °C |
14 | Depolama sıcaklığı. | -30°C ~ + 80°C | °C |
15 | Ağırlık | TBD | g |
Dış Boyutlar
Arayüz Pin Tanımı
Pin No. | Simge | Açıklama |
1 | GND | Toprak |
2 | LEDK | Arka ışık katodu |
3 | LEDA | Arka ışık anodu |
4 | VDD | Analog için güç kaynağı (2.8V-3.3V) |
5 | GND | Toprak |
6 | GND | Toprak |
7 |
D/C |
Kaydet pin seç D/C= ̇ 1 ̇: Verileri göster. D/C = √0 √: Komut verileri. |
8 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
9 | SCL | Serial saat iğnesi. |
10 | SDA | Seri veri girişi |
11 | Dönüştür | LCM Reset Pin |
12 | GND | Toprak |
Mutlak Maksimum Reytingler
Parametreler | Simge | Min. | En fazla. | Birim |
Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
Depolama sıcaklığı | Tst | -30 | 80 | °C |
Nemlilik | RH |
- Hayır. |
% 90 (max60C) | RH |
Elektriksel Özellik
Parametreler | Simge | Min. | Tip | En fazla. | Birim |
Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
Arka ışık özellikleri
Ürün | Simge | Min. | Tip | En fazla. | Birim |
İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
İleri Akım | Eğer |
- Hayır. |
20 |
- Hayır. |
mA |
Çalışma ömrü |
- Hayır. |
30000 | 40000 |
- Hayır. |
Saatler. |
Optik Özellikler
Ürün | Simge | Ölçme koşulları | - Min. | Tipik. | - Max. - Hayır. | Birim | |
Yanıt Zamanı | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
Görme açısı |
θ |
φ = 0o | 25 oC | - | 80 | - |
Değ |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
Kontrast oranı | CR | - | 25 oC | 800 | 1200 | - | - |
CIE koordinatının rengi |
Beyaz | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
Kırmızı | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
Yeşil |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
Mavi |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
Iletkenlik (polarizatörle) |
- Hayır. |
- Hayır. |
- |
3.5 | 4.5 |
- |
% |
