Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin

Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin
Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin

Büyük resim :  Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin

Ürün ayrıntıları:
Menşe yeri: Shenzhen Çin
Marka adı: SAEF
Sertifika: ISO9001 / ISO14000
Model numarası: SFTO085JY-7245AN
Ödeme & teslimat koşulları:
Min sipariş miktarı: 3 parça
Fiyat: the lowest market price guaranteed
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 1-5 hafta
Ödeme koşulları: L/C, T/T, Western Union, Paypal
Yetenek temini: Ayda 3000K adet

Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin

Açıklama
Ürün: 0.85 inçlik TFT LCD ekranı Karar: 128x128 Piksel
Sürücü IC: GC9107 Anahat Dim.: 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm)
dokunmatik ekran: Dokunmadan Görüntüleme yönü: Tüm Görüş Açıları IPS
Arabirim: SPI PIN numarası: 12 Pin (Kustomlaştırılabilir)
Yüzey Parlaklığı: 260 cd/m2 (nits) arka ışık Tipi: Beyaz LED
LED Ömrü: 40.000 saat uyma: REACH ve RoHS Uyumlu
Vurgulamak:

0.85 inç kare LCD ekranı

,

128*128 kare LCD ekranı

,

Mini kare LCD Ekranı

Bu madde hakkında SFTO085JY-7245AN



Mini Square LCD 0.85 Inch 128x128 IPS TFT Ekran Modülü, özellikle küçük elektronik cihazlarda çeşitli uygulamalar için uygun kompakt ve çok yönlü bir ekran.İşte özellikleri ve özellikleri hakkında kısa bir açıklama.:

Özellikleri:

  1. Boyutu: 0,85 inç çaplı.
  2. Çözünürlük: 128x128 piksel, çeşitli grafikler ve metinler için iyi bir açıklık sağlar.
  3. IPS Teknolojisi: In-Plane Switching (IPS), standart TFT ekranlarına kıyasla daha geniş görüntüleme açıları ve daha iyi renk üretimi sunar.
  4. Arayüz: Mikro denetleyici ve diğer cihazlarla bağlantıyı kolaylaştıran iletişim için SPI (Serial Peripheral Interface) kullanır.
  5. Sürücü IC: Genellikle küçük TFT ekranlarını çalıştırmak için özel olarak tasarlanmış olan GC9107 sürücüsünü kullanır.
  6. Pin Sayısı: 12 pinli konfigürasyon, tasarımlara kompakt entegrasyon sağlar.
  7. Güç Gereksinimleri: Genellikle düşük voltajda çalışır, bu da pil ile çalışan uygulamalar için uygundur.
  8. Renk Derinliği: Canlı ekranları sağlayan RGB rengini destekler.

Uygulamalar:

  • Giyilebilir Teknoloji: Küçük boyutu nedeniyle akıllı saatler ve fitness izleyicileri için idealdir.
  • IoT Aygıtları: Nesnelerin İnterneti cihazları için durum veya uyarıları görüntüler.
  • Endüstriyel Uygulamalar: Kontrol panellerinde veya ölçüm cihazlarında kullanılabilir.
  • Gömülü Projeler: Mikro denetleyiciler (Arduino veya ESP32 gibi) içeren DIY elektronik projeleri için mükemmeldir.

Kullanım:

Bu ekran modülünü kullanmak için, genellikle SPI üzerinden bir mikrodenetleyiciye veya geliştirme kartına bağlarsınız.Kütüphaneler genellikle ekranla arayüz oluşturmak için gereken kodlama işlemini basitleştirmeye yardımcı olmak için popüler platformlar (Arduino gibi) için kullanılabilir.

Düşünceler:

  • Kontrast ve Parlaklık: Modülün uygulamanızın aydınlatma koşullarına uygun olduğundan emin olun.
  • Görme açıları: IPS teknolojisi bu yönü artırırken, ihtiyaçlarınızı karşılaması için belirli açıları kontrol edin.
  • Sürücü Desteği: GC9107 yonga ile etkileşime geçmek için kullanılabilir kütüphane ve işlevlerle tanışın.

Sonuç:

Mini Square LCD 0.85 Inch 128x128 IPS TFT Ekran Modülü, renkli, keskin bir ekran gerektiren kompakt uygulamalar için mükemmel bir seçimdir.Belirli mikro denetleyici platformu ile uyumluluğu kontrol etmeyi unutmayın ve tasarımınızda güç yönetimini düşünün.





Genel Özellikler



Hayır, hayır. Ürün İçeriği Birim
1 LCD Boyutu 0.85 inç (Diagonal) -
2 Ekran Kipi Normalde siyah. -
3 Karar 128 ((H) RGB x 128 ((V) -
4 Nokta mesafesi 0.1188 (H) x 0.1188 ((V) mm -
5 Etkin alan 15.2064 ((H) x 15.2064 (V) mm -
6 Modül boyutu 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm

-

7 Renk düzenlemesi RGB V Dikey şerit

-

8 Arayüz SPI4 LINE

-

9 Sürücü IC GC9107

-

10 Parlaklık ((cd/m2) 260 (TYP)
11 Görme Yönü Tüm Görünüm
12 Arka ışık 1 Beyaz LED
13 Operasyon Temp. -20°C ~ + 70°C °C
14 Depolama sıcaklığı. -30°C ~ + 80°C °C
15 Ağırlık TBD g





Dış Boyutlar



Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin 0





Arayüz Pin Tanımı



Pin No. Simge Açıklama
1 GND Toprak
2 LEDK Arka ışık katodu
3 LEDA Arka ışık anodu
4 VDD Analog için güç kaynağı (2.8V-3.3V)
5 GND Toprak
6 GND Toprak

7

D/C

Kaydet pin seç

D/C= ̇ 1 ̇: Verileri göster.

D/C = √0 √: Komut verileri.

8 CS

Çip seç pin ((Low ✓ etkinleştir)

9 SCL Serial saat iğnesi.
10 SDA Seri veri girişi
11 Dönüştür LCM Reset Pin
12 GND Toprak





Mutlak Maksimum Reytingler



Parametreler Simge Min. En fazla. Birim
Mantıksal Güçlendirme Voltajı IOVCC - 0 oldu.3 4.6 V
Analog besleme voltajı VCC - 0 oldu.3 4.6 V
Çalışma sıcaklığı Yukarı - 20 70 °C
Depolama sıcaklığı Tst -30 80 °C
Nemlilik RH

- Hayır.

% 90 (max60C) RH





Elektriksel Özellik



Parametreler Simge Min. Tip En fazla. Birim
Mantıksal Güçlendirme Voltajı IOVCC 1.65 1.8/2.8 3.3 V
Analog besleme voltajı VCC 2.6 2.8 3.3

- Hayır.

Girdi akımı Bilmiyorum.

- Hayır.

20

- Hayır.

mA





Arka ışık özellikleri



Ürün Simge Min. Tip En fazla. Birim
İleri Voltaj Vf 3.0 3.2 3.4 V
İleri Akım Eğer

- Hayır.

20

- Hayır.

mA
Çalışma ömrü

- Hayır.

30000 40000

- Hayır.

Saatler.





Optik Özellikler



Ürün Simge Ölçme koşulları - Min. Tipik. - Max. - Hayır. Birim
Yanıt Zamanı Tr+Tf θ = 0o φ = 0o 25 oC



-

30 35



ms



Görme açısı



θ

φ = 0o 25 oC - 80 -

Değ

    φ = 180o 25 oC - 80 -




θ

φ = 90o 25 oC - 80 -
    φ = 270o 25 oC - 80 -
Kontrast oranı CR - 25 oC 800 1200 - -

CIE koordinatının rengi

Beyaz X 25 oC 0.300 0.302 0.304

-

    Y 25 oC 0.323 0.325 0.327
  Kırmızı X 25 oC 0.622 0.624 0.626
    Y 25 oC 0.327 0.329 0.331


Yeşil

X 25 oC 0.286 0.288 0.290
    Y 25 oC 0.520 0.522 0.524


Mavi

X 25 oC 0.134 0.136 0.138
    Y 25 oC 0.135 0.137 0.139
Iletkenlik (polarizatörle)

- Hayır.

- Hayır.

-

3.5 4.5

-

%





Çevre / Güvenilirlik Testi



- Hayır, hayır. Ürün Koşullar
1 Yüksek sıcaklıkta çalışma 70 C±2 C, 120 saat
2 Düşük Sıcaklıkta Çalışma -20 C±2 C, 120 saat
3 Yüksek sıcaklıkta depolama 80 C±2 C, 120 saat
4 Düşük Sıcaklıkta Depolama -30 C±2 C, 120 saat
5 Yüksek Sıcaklık / Nem Operasyonu 60 C±2 C,% 90 RH, 120 saat
6 Sıcaklık Döngüsü

-10°C→25°C→60°C→25°C→-10°C 30 dakikada 5 dakikada

30 dakika 5 dakika 30 dakika 10 döngü.





7





titreşim testi

Toplam sabit amplitud:1.5 mm. titreşim.

Frekans: 10~55Hz

Bir döngü 60 saniye X, Y, Z her üç yönü için

- 15 dakika.

8 ESD testi Hava Serbestleme:Apple ± 4KV 5 kere.
Bağlantı İndirim: Apple ± 2KV 5 kere.

9

Düşme testi

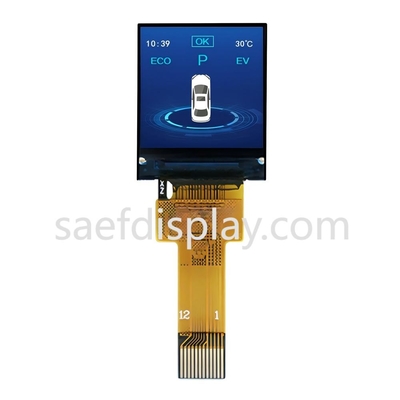

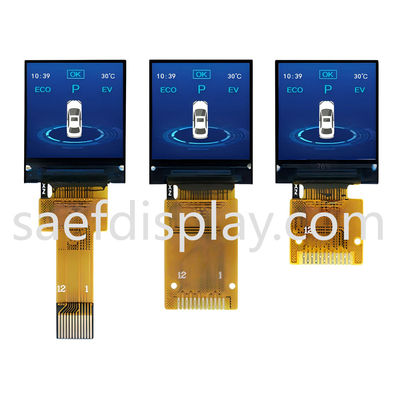

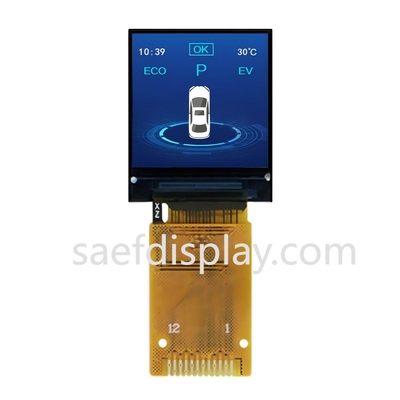

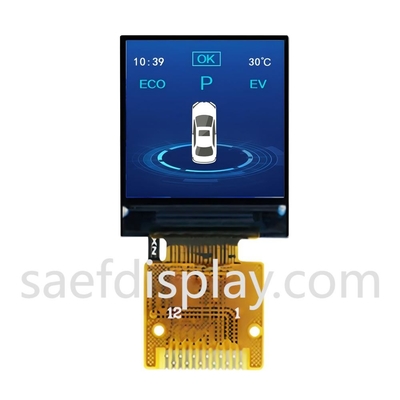

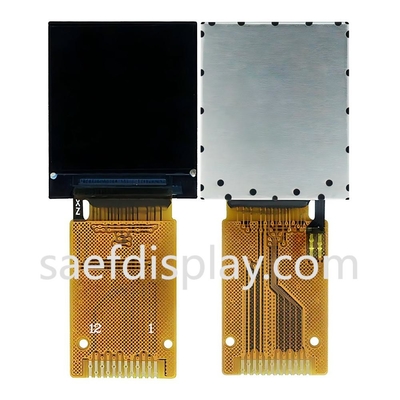

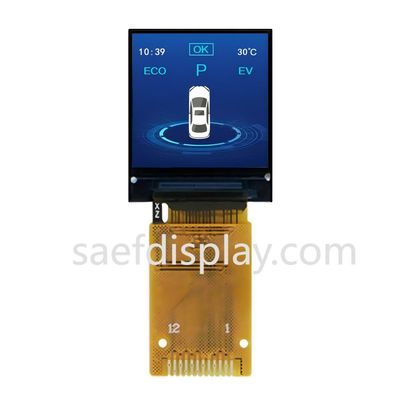

Ürün Görüntüsü

Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin 1Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin 2Mini Square LCD 0.85 Inch 128*128 IPS TFT LCD Ekran Modülü SPI Küçük Square GC9107 12Pin 3
