Bu ürün hakkında 0.85 inç IPS TFT LCD ekranı SFTO085JY-7247AN
Ana özellikleri:
Boyut ve Çözünürlük: Bu monitörün ekran boyutu 0.85 inç ve çözünürlüğü 128x128 piksel olup net bir görüntü gösterimi sağlar.
Ekran teknolojisi: IPS (Yatay Değişimi) teknolojisini benimseyerek, geniş bir görüntüleme açısı ve mükemmel renk yeniden üretimi sağlar.Farklı açılardan bozulmadan kolayca gözlemlemenizi sağlar.
Yüksek kontrast: 1200 yüksek kontrast oranı ile:1, koyu siyah ve canlı renkler gösterebilir.
Yüksek parlaklık: 260cd / m 2'lik bir parlaklıkla, parlak ortamlarda bile net görünürlüğü koruyabilir.
Arayüz türü: Arduino / C8051 gibi cihazlarla iletişim verimliliğini geliştiren pin başlıkları ile bağlı 4 telli seri SPI arayüzünü destekler.
Sürücü IC: GC9107 ekran sürücüsü IC, sabit ekran performansını sağlamak için kullanılır.
Bağlantı: 12 pinli bir ZIF (Sıfır Ekleme Gücü) bağlantısı ile donatılmış, kolay bağlantı ve bağlantı terminallerini koruyan azaltılmış ekleme kuvveti için.
Çalışma sıcaklığı: Çeşitli çevresel koşullar için uygun -20 °C ile 70 °C arasında bir çalışma sıcaklık aralığını destekler.
Depolama sıcaklığı: Aşırı sıcaklıklarda performans istikrarını sağlayan -30 °C ila 80 °C arasında bir depolama sıcaklık aralığını destekler.
Renkli ekran: Çeşitli renk ekran ihtiyaçlarını karşılamak için 4K / 65K / 262K renkleri destekler.
Görsel Aralık: Farklı açılardan iyi bir görsel deneyim sağlamak için 80 derece sol, sağ, yukarı ve aşağı bakış açıları sağlar.
Uygulama senaryoları:
Bu 0,85 inçlik IPS TFT LCD ekranı, akıllı giyilebilir cihazlar, endüstriyel kontrol panelleri, tıbbi ekipman ekranları,ve küçük boyutlu yüksek çözünürlüklü ekranlar gerektiren diğer durumlarda, küçük boyutu, yüksek çözünürlüğü ve mükemmel ekran performansı nedeniyle.
Genel Özellikler
| Hayır, hayır. |
Ürün |
İçeriği |
Birim |
| 1 |
LCD Boyutu |
0.85 inç (Diagonal) |
- |
| 2 |
Ekran Kipi |
Normalde siyah. |
- |
| 3 |
Karar |
128 ((H) RGB x 128 ((V) |
- |
| 4 |
Nokta mesafesi |
0.1188 (H) x 0.1188 ((V) mm |
- |
| 5 |
Etkin alan |
15.2064 ((H) x 15.2064 (V) mm |
- |
| 6 |
Modül boyutu |
17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
-
|
| 7 |
Renk düzenlemesi |
RGB V Dikey şerit |
-
|
| 8 |
Arayüz |
SPI4 LINE |
-
|
| 9 |
Sürücü IC |
GC9107 |
-
|
| 10 |
Parlaklık ((cd/m2) |
260 (TYP) |
|
| 11 |
Görme Yönü |
Tüm Görünüm |
|
| 12 |
Arka ışık |
1 Beyaz LED |
|
| 13 |
Operasyon Temp. |
-20°C ~ + 70°C |
°C |
| 14 |
Depolama sıcaklığı. |
-30°C ~ + 80°C |
°C |
| 15 |
Ağırlık |
TBD |
g |
Dış Boyutlar
Arayüz Pin Tanımı
| Pin No. |
Simge |
Açıklama |
| 1 |
GND |
Toprak |
| 2 |
LEDK |
Arka ışık katodu |
| 3 |
LEDA |
Arka ışık anodu |
| 4 |
VDD |
Analog için güç kaynağı (2.8V-3.3V) |
| 5 |
GND |
Toprak |
| 6 |
GND |
Toprak |
|
7
|
D/C
|
Kaydet pin seç
D/C= ̇ 1 ̇: Verileri göster.
D/C = √0 √: Komut verileri.
|
| 8 |
CS |
Çip seç pin ((Low ✓ etkinleştir)
|
| 9 |
SCL |
Serial saat iğnesi. |
| 10 |
SDA |
Seri veri girişi |
| 11 |
Dönüştür |
LCM Reset Pin |
| 12 |
GND |
Toprak |
Mutlak Maksimum Reytingler
| Parametreler |
Simge |
Min. |
En fazla. |
Birim |
| Mantıksal Güçlendirme Voltajı |
IOVCC |
- 0 oldu.3 |
4.6 |
V |
| Analog besleme voltajı |
VCC |
- 0 oldu.3 |
4.6 |
V |
| Çalışma sıcaklığı |
Yukarı |
- 20 |
70 |
°C |
| Depolama sıcaklığı |
Tst |
-30 |
80 |
°C |
| Nemlilik |
RH |
- Hayır.
|
% 90 (max60C) |
RH |
Elektriksel Özellik
| Parametreler |
Simge |
Min. |
Tip |
En fazla. |
Birim |
| Mantıksal Güçlendirme Voltajı |
IOVCC |
1.65 |
1.8/2.8 |
3.3 |
V |
| Analog besleme voltajı |
VCC |
2.6 |
2.8 |
3.3 |
- Hayır.
|
| Girdi akımı |
Bilmiyorum. |
- Hayır.
|
20 |
- Hayır.
|
mA |
Arka ışık özellikleri
| Ürün |
Simge |
Min. |
Tip |
En fazla. |
Birim |
| İleri Voltaj |
Vf |
3.0 |
3.2 |
3.4 |
V |
| İleri Akım |
Eğer |
- Hayır.
|
20 |
- Hayır.
|
mA |
| Çalışma ömrü |
- Hayır.
|
30000 |
40000 |
- Hayır.
|
Saatler. |

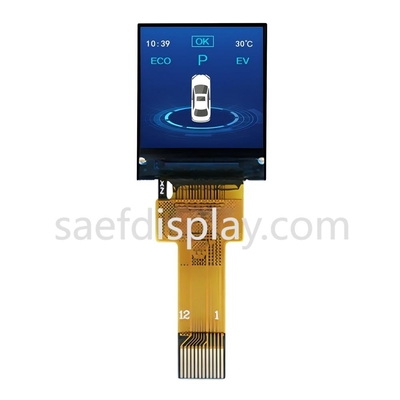

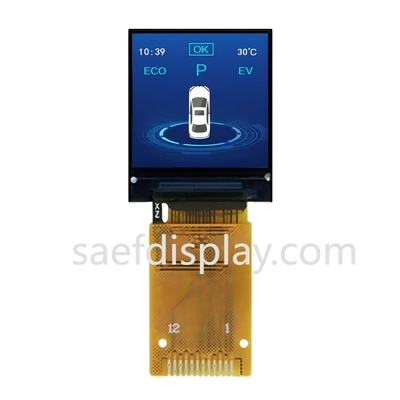

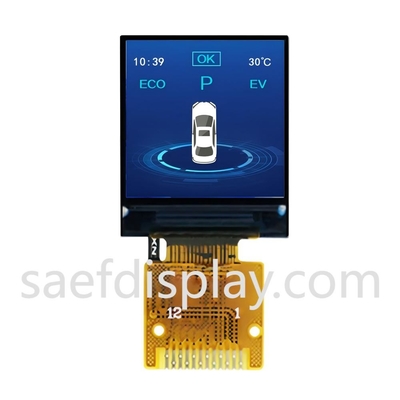

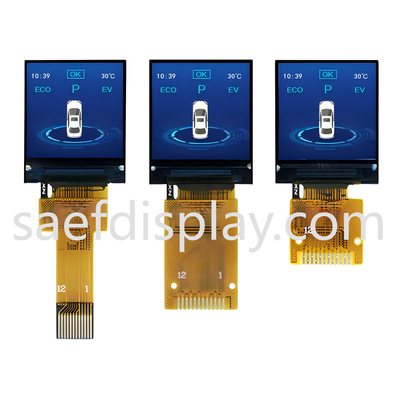

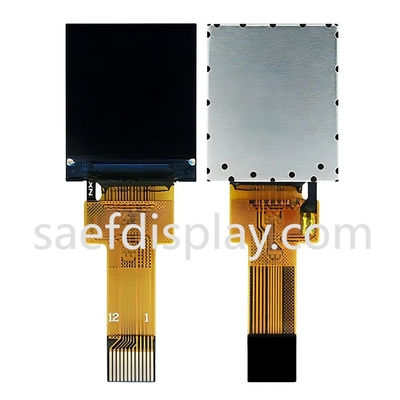

Ürün Görüntüsü
