Ürün ayrıntıları:
|
| Ürün: | 2.2 inçlik TFT ekranı | Karar: | 200x480 nokta |
|---|---|---|---|
| dokunmatik ekran: | Olmadan | Görüntüleme yönü: | IPS Tüm Görme Açıları |
| Arabirim: | MIPI | PIN numarası: | 20 PIN |
| Bağlantı: | ZIF | Yüzey Parlaklığı: | 570 cd/m2 |
| Sürücü IC: | ST7797 | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 200x480 IPS TFT LCD Ekran Modülü,Slim IPS TFT LCD Ekran Modülü,2.2 inçlik TFT LCD ekranı |
||
Mekanik çizim
Arayüz Pin Tanımı
|
Pin No. |
Simge |
İ/Ç |
Açıklama |
| 1 | GND | P | Toprak |
| 2 | TP_VDD | P | CTP Analog güç kaynağı |
| 3 | TP_SCL | Ben... | I2C Seri Saati |
| 4 | TP_SDA | Ben... | I2C Seri Verileri |
| 5 | TP_RST | Ben... | CTP RESET TERMINAL ACTVE L |
| 6 | TP_INT | O. | Ekranın üzerinde parmak dokunduğunda aktif düşük. |
| 7 | NC | - | - |
| 8 | GND | P | Toprak |
| 9 | MIPI-D1N | Ben... | MIPI arayüzünün farklılıklı veri sinyalleri |
| 10 | MIPI-D1P | Ben... | MIPI arayüzünün farklılıklı veri sinyalleri |
| 11 | GND | P | Toprak |
| 12 | MIPI-CN | Ben... | MIPI arayüzünün diferansiyel saat sinyalleri |
| 13 | MIPI-CP | Ben... | MIPI arayüzünün diferansiyel saat sinyalleri |
| 14 | GND | P | Toprak |
| 15 | VCI | P | İç analog için güç kaynağı |
| 16 | IOVCC | P | İç I/O'ya güç kaynağı. |
| 17 | Dönüştür | Ben... | Sinyal çubuğunu sıfırla |
| 18 | GND | P | Toprak |
| 19 | LEDK | P | Güç kaynağı Arka ışık için katot girişi |
| 20 | LEDA | P | Güç kaynağı Arka ışık için Anot girişi |
Mutlak Maksimum Reytingler
| Parametreler |
Simge |
Min. |
En fazla. |
Birim |
| Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
| Nemlilik | RH | / | %90 (Max60.C) | RH |
| Güç Voltajı | VCI | - 0 oldu.3 | 4.6 | V |
DC Özellikleri
| Parametreler |
Simge |
Min. |
Tip |
En fazla. |
Birim |
| Mantık için besleme voltajı | VCI | 2.65 | 2.8 | 3.3 | V |
| Güç kaynağı | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Girdi akımı | Bilmiyorum. |
- |
TBD | TBD | mA |
| Giriş voltajı H seviye | HIV | 0.7*IOVCC |
- |
IOVCC | V |
| Giriş voltajı L düzeyi | VIL | 0 |
- |
0.3*IOVCC | V |
| Çıktı voltajı H seviye | VOH | 0.8*IOVCC |
- |
IOVCC | V |
| Çıktı voltajı L düzeyi | VOL | 0 |
- |
0.2*IOVCC | V |
Arka ışık özellikleri
| Ürün |
Simge |
Min. |
Tip |
En fazla. |
Birim |
Durum |
| İleri voltaj | Vf | 2.9 | 3.1 | 3.3 | V | Eğer= 80mA |
| BL Parlaklık | Lv | - | - | - | cd/m2 | |
| Arkaplan ışığının tekdüzeliği | En az % 80 | |||||
| LED LED sayısı |
- |
4 | Parça | |||
| Bağlantı modu | S/P/M | Paralel olarak |
- |
|||
Optik özellikleri
| Ürün |
Simge |
Durum |
Min. |
Tip |
En fazla. |
Birim |
|
|
LCM Yüzey Parlaklığı |
Lv | - Hayır. | 470 | 570 | - Hayır. | cd/m2 | |
| Kontrast oranı | CR | - Hayır. | 900 | 1000 | - Hayır. | - Hayır. | |
| Yanıt süresi | Tr+Tf | - Hayır. | - Hayır. | 35 | 40 | msec | |
| Renk gamı | S(%) | - Hayır. | - Hayır. | - Hayır. | % | ||
|
Görme açısı |
Ver+Hor |
CR ̇10 |
- Hayır. | 160 | - Hayır. |
deg |
|

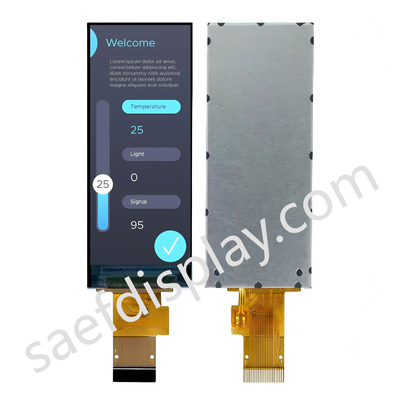

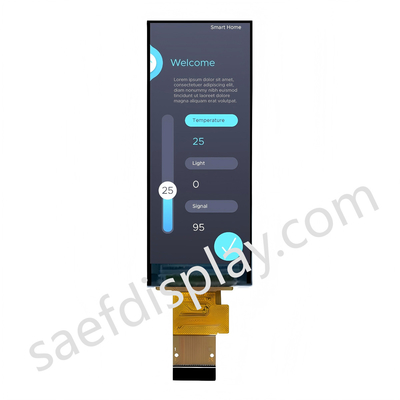

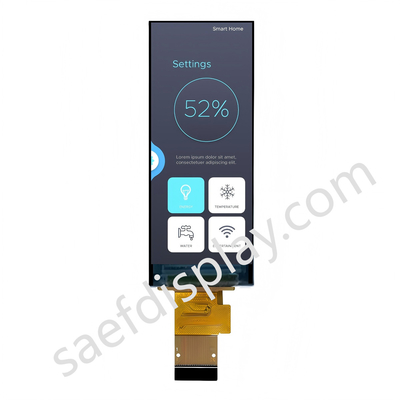

Ürün Görüntüsü
