Ürün ayrıntıları:
|
| ürün: | 2,8 inç TFT LCD | Karar: | 480 x 640 piksel |
|---|---|---|---|
| Renk: | 262K. | Ekran Tipi: | IPS TFT LCD |
| Arabirim: | RGB | Görme açısı: | 80°/80°/80°/80° (Sol/Sağ/U/D) |
| Sürücü IC: | ST7701S | Bağlantı: | Bağlantı tipi |
| Yüzey Parlaklığı: | 1000 cd/m2 (nits) | Başvurular: | Endüstriyel, Medikal, Otomotiv |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.8 inçlik TFT LCD modülü,Yüksek parlaklıklı TFT LCD Modülü,480x640 TFT LCD Modülü |
||
Bu madde hakkında SFTO280PY-7201AN
| Spesifikasyon kategorisi | Ayrıntılar |
|---|---|
| Parlaklık | 1000 nit (cd/m2) ¢ Standart endüstriyel ekranlardan %60 daha parlak |
| Ekran Boyutu | 2.8 inç (diyogonal), 43.2x57.6mm ekran alanı |
| Karar | 480RGB ((H) × 640 ((V) pikseller ️ Detaylı grafikler ve metin için mükemmel |
| Arayüz | SPI kontrolü ile RGB arayüzü (pins 27-29), ana akım MCU ile uyumludur |
| Görme açısı | 80°/80°/80°/80° (L/R/U/D) |
| Kontrast oranı | 1200Işık ve karanlık elementler arasındaki keskin ayrım |
| Arka ışık | LED yan lamba tipi (6 LED), 11.2-13.6V, 40.000 saatlik ömür süresi |
| Sıcaklık aralığı | İşlem: -20°C'den 70°C'ye; Depolama: -30°C'den 80°C'ye ️ Aşırı koşullarda dayanıklı |
| Boyutları | 46.2x65.2x2.3mm (±0.2mm) ️ Kompakt kurulumlar için ince tasarım |
Yüksek Parlaklık 1000nits 2.8 inç TFT LCD Ekranı, güçlü, çok yönlü ve yüksek performanslı bir ekran arayan profesyoneller için nihai çözümdür.Cihazlarınızı eşsiz bir parlaklık ve netlik ile yükseltin, ve endüstrilerden tüketici elektroniklerine kadar çeşitli uygulamalara hitap ediyor.
Daha fazla bilgi, örnek veya özel ihtiyaçlarınızı tartışmak için lütfen bizimle iletişime geçin.
Dış Boyutlar
Arayüz Pin Tanımı
| Pin No. | Simge | Görev |
| 1 | LEDA | LED arka ışık (katot) |
| 2 | LEDK | LED arka ışık (katot) |
| 3 | GND | Toprak |
| 4 | VDD | Güç kaynağı. 2.8~3.3V |
| 5 | GND | Toprak |
| 6 | Dönüştür | Girişi sıfırla. |
| 7 | GND | Toprak |
| 8 ~ 25 | DB17~DB0 | RGB mavi veri girişi |
| 26 | GND | Toprak |
| 27 | SDA | SPI arayüz saati |
| 28 | SCL | SPI arayüz saati |
| 29 | CS | Çip seçin giriş iğnesi |
| 30 | HSYNC | RGB arayüzü çalışması için çizgi senkronizasyonu sinyali |
| 31 | HSYNC | RGB arayüzü çalışması için çerçeve senkronizasyonu sinyali |
| 32 | PCLK | RGB arayüzü işlemi için nokta saat sinyali |
| 33 | DE | RGB arayüzü çalışması için veri etkinleştirme sinyali |
| 34 | GND | Toprak |
Elektriksel Özellikler
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Analog besleme voltajı | VDD | 2.4 | 2.8 | 3.3 | V |
| Dijital besleme voltajı | VDDI | - | - | - | |
| Giriş sinyali Voltajı | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Arka ışık birimi (GND=0V)
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| LED akımı | İL | - | 45 | 60 | mA |
| LED voltajı | VL | - | 11.2 | 13.6 | V |
| LED çalışma ömrü | Saat. | 40000 | - | - | Saat |
Optik Özellikler
| Ürün | Simge | Durum | Min. | Türü | En fazla. | Birim | |
| Beyaz parlaklık (Orta) | Lv |
Θ=0 Normal. İzleme Açı IBL=80mA |
1000 | 1100 | - Hayır. | cd/m2 | |
| Yanıt süresi | Tr+Tf | - Hayır. | 35 | 40 | ms | ||
| Kontrast oranı | CR | 900 | 1200 | - Hayır. | - Hayır. | ||
|
Renk Renklilik (CIE1931) |
Beyaz |
Wx | 0.278 | 0.308 | 0.338 | ||
| Wy. | 0.309 | 0.339 | 0.369 | ||||
|
Görme açısı |
Hor. |
İL |
CR≥10 |
- Hayır. | 80 | - Hayır. | |
| ΘR | - Hayır. | 80 | - Hayır. | ||||
|
Ver |
- Evet. | - Hayır. | 80 | - Hayır. | |||
| ΘD | - Hayır. | 80 | - Hayır. | ||||
| Parlaklık tekdüzeliği | Ortalama | Θ=0 | 80 | 90 | - Hayır. | % | |
| Renk aralığı | NTSC | Θ=0 | 65 | 70 | - Hayır. | % | |

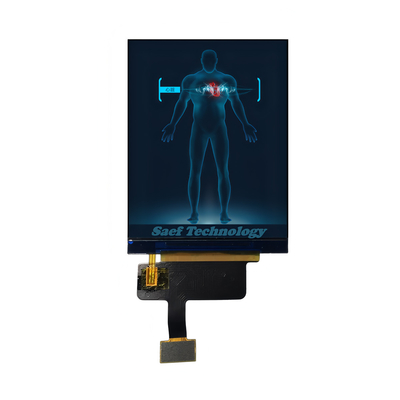

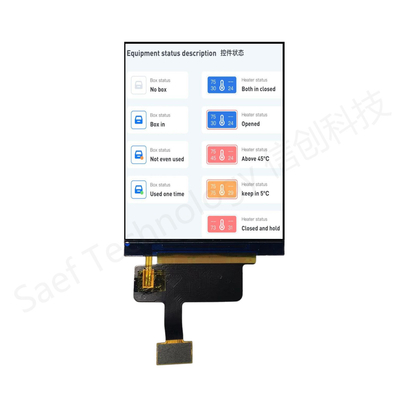

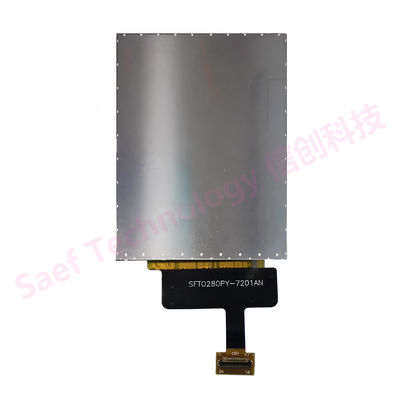

Ürün Görüntüsü
