Ürün ayrıntıları:
|
| Anahtar kelimeler: | 13,3 inç PCAP TFT LCD | Karar: | 1920*1080 piksel |
|---|---|---|---|
| Lcd Boyutu: | 306.86x182.31x5.25mm (Touch olmadan) | Dokunmatik LCD: | 307,55x185,62x7,25mm (Dokunmatik) |
| Etkin Alan: | 293.76 x 165.24 mm | LCD Arayüzü: | EDP |
| CTP Arayüzü: | USB | dokunmatik ekran: | CTP |
| Yüzey Parlaklığı: | 1000 cd/m2 | Çalışma sıcaklığı.: | -0°C - +50°C |
| saklama derecesi.: | -20℃ ila +60℃ | Ekran Tipi: | IPS tam görüş açıları |
| Yüzey Tedavisi: | Haze % 25, 3H | Kontrast Oranı: | 1000 |
| Renk Göster: | 16,7 milyon | LED Ömrü: | 30.000 Saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | EDP Arayüzü TFT LCD Ekranı,13.3 inç Yüksek Parlaklıklı TFT,1000 Nits TFT LCD Ekranı |
||
Bu madde hakkında: SFTO1330XC-7119A3CT
Yüksek Parlaklık 1000 Nits 13.3 Inç IPS TFT LCD Ekranımızla görsel deneyiminizi yükseltin.Bu ekran tam HD çözünürlüklü 1920 * 1080 Dot matrisini içerir, keskin görüntüler ve canlı renkler sağlayarak taşınabilir cihazlardan endüstriyel ekipmanlara kadar çeşitli uygulamalar için idealdir.
Ana özellikler:
Yüksek parlaklık:1000 nit'lik etkileyici bir parlaklık seviyesine sahip bu ekran, doğrudan güneş ışığında veya parlak ortamlarda bile olağanüstü görünürlüğü sağlar.Açık görünümün en önemli olduğu açık hava veya profesyonel uygulamalar için mükemmel!
Etkileyici Full HD çözünürlüğü: 1920 x 1080 piksel çözünürlükte çarpıcı görüntü kalitesinden keyif alın.ve içeriklerinize hayat kazandıran sürükleyici bir izleme deneyimi.
IPS Teknolojisi:Uçak içi anahtarlama (IPS) teknolojimiz, çeşitli perspektiflerden tutarlı renk ve parlaklık sağlayan geniş görüntüleme açıları ( 178 dereceye kadar) sunar.İşbirliği ortamları veya çok kullanıcılı senaryolar için idealdir!
EDP arayüzü:Entegre Embedded DisplayPort (EDP) arayüzü, geniş bir yelpazede cihazlarla kolay bağlantılar ve uyumluluk sağlar.
Çeşitli Uygulamalar:Taşınabilir bir bilgisayar cihazı, dijital işaretleme çözümü veya yüksek performanslı herhangi bir ekran uygulaması tasarlıyorsanız, bu 13.3 inçlik ekran ihtiyaçlarınızı karşılayacak kadar çok yönlüdür.
Neden bizim ekranımızı seçtiniz?
Yüksek Parlaklık 1000 Nits 13,3 Inç IPS TFT LCD Ekranımıza yatırım yapmak kaliteyi, dayanıklılığı ve performansı seçmek demektir.Bu ekran, görsel mükemmellik konusunda uzlaşmadan zorlu koşullara dayanacak şekilde inşa edilmiştir..
Sonuç:
Projelerinizi yüksek parlaklık 1000 Nits 13,3 Inch IPS TFT LCD Ekranımızla yükseltin. Yüksek kaliteli ekranların yaratabileceği farkı deneyin. Daha fazla bilgi için veya sipariş vermek için,Lütfen bugün bizimle iletişime geçin!
Bu tanıtımın herhangi bir kısmını markanızın sesine veya belirli pazarlama ihtiyaçlarına daha iyi uymak için özelleştirmekten çekinmeyin!
Özellikleri
| Boyut | 13.3 inç |
| Çözüm Arabirimi | 1920 ((H) x RGB X 1080 ((V) eDP1.2/2.7Gbps/2 lane |
| Bağlantı tipi | 20455-030E-76 (I-PEX) |
| Renk Derinliği | 16.7M |
| Teknoloji türü | A-si |
| Ekran Spesifikasyonu. Piksel mesafesi (mm) | 0.153 x 0.153 |
| Piksel Yapılandırması | RGB Dikey Çizgi |
| Ekran Kipi | Normalde siyah. |
| TP Sürücü IC | NC |
| LCD Yüzey Tedavisi | Parlama karşıtı kaplama: ((3H) |
| Görme Yönü Kontrast oranı | U/D/L/R:85/85/85/85 1000 ((TYP.) |
|
Renk gamı Parlaklık ((cd/m2) |
% 72 1000 ((TYP.) |
| Güç tüketimi | LCD:1.8 ((W) ((Max.) (Beyaz Şablon) |
| LED numaraları | 50LEDS |
| Ağırlık (g) | - |
| Çizelge (W x H x D) (mm) | 307.55x185.62x7.25 |
| TP Lens görüş alanı ((mm) | 294.36x165.84 |
| LCM (W x H x D) (mm) | 306.86x182.31x5.25 |
| LCD Aktif Alanı ((mm) | 293.76 x 165.24 |
| TSP ile / TSP olmadan | CTP olmadan |

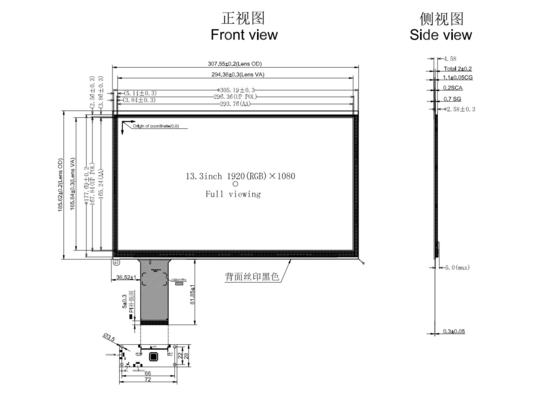

Dış Boyutlar
Arayüz Pin Tanımı
| Pin numarası | Simge | İ/Ç | Görev |
| 1 | NC | NC ((HALKIMAT) | |
| 2 | H_GND | P | Yüksek Hızlı Yer |
| 3 | Lanel N | 1 numaralı şerit tamamlayıcı sinyal bağlantısı | |
| 4 | LanelP | Ben... | Gerçek Sinyal Bağlantısı 1 |
| 5 | H_GND | P | Yüksek Hızlı Yer |
| 6 | Yol 0 N | Ek sinyal bağlantısı şeridi 0 | |
| 7 | Yol 0_P | Ben... | Gerçek Sinyal Bağlantısı Yol 0 |
| 8 | H_GND | P | Yüksek Hızlı Yer |
| 9 | AUX_CH_P | Gerçek Sinyal Yardımcı Kanalı | |
| 10 | AUX_CH_N | Ben... | Sinyal Yardımcı Kanalı |
| 11 | H_GND | P | Yüksek Hızlı Yer |
| 12 | LCD VCC | P | CD mantığı ve sürücü gücü (3.3V) |
| 13 | LCD_VCC | P | CD mantığı ve sürücü gücü (3.3V) |
| 14 | NC | NC ((HALKIMAT) | |
| 15 | LCD GND | P | LCD mantığı ve sürücü zemini |
| 16 | LCD_GND | P | LCD mantığı ve sürücü zemini |
| 17 | HPD | O. | HPD Signa |
| 18 | LED-1 | P | Arka ışık LED- |
| 19 | LED-2 | P | Arka ışık LED- |
| 20 | LED-3 | P | Arka ışık LED- |
| 21 | LED-4 | P | Arka ışık LED- |
| 22 | LED_PWMO | O. | BL/LED PWM OUT |
| 23 | LED_PWMI | Ben... | BL/LED PWM IN |
| 24 | NC | LCD üreticisinin kullanımı için ayrılmıştır | |
| 25 | NC | LCD üreticisinin kullanımı için ayrılmıştır | |
| 26 | LED-5 | P | Arka ışık LED- |
| 27 | LED-6 | P | Arka ışık LED- |
| 28 | BL_PWR | P | Arka ışık gücü LED+ |
| 29 | BL_PWR | P | 3Acklight gücü LEDH |
| 30 | NC | LCD üreticisinin kullanımı için ayrılmıştır |
PCAB USB Pin Tanımı
1 VCC
2 USB-
3 USB+
4 GND
Arka ışık spesifikasyonu
| Parametreler | Simge | Min. | Tipik. | - Max. - Hayır. | Birimler |
| LED girişi | VLED | 28 |
- |
33 | [V] |
| LED İleri Voltajı | VF | 2.8 | 3.0 | 3.3 | [V] |
| LED ileri akım | Eğer | 320 | [mA] | ||
| B/L Güç tüketimi | P_B/L |
- |
- |
- |
[W] |
| LED ömrü | LT | 30000 | 40000 | - | Saatler |
| LED numarası | NLED |
- |
50 |
- |
PCS |
Optik özellikleri
| Parçalar | Simge | Durum | Özellikler | Birim | |||
| - Min. | Tipik. | - Max. - Hayır. | |||||
| Kontrast oranı | CR |
O=0deg |
700 | 1000 | |||
| Beyazın parıltısı | YLI | 800 | 1000 | cd/m2 | |||
| Yanıt Zamanı | TR+TF | 30 | 35 | ms | |||
|
Renklilik |
Kırmızı | XR | (0.642) | ||||
| YR | (0.333) | ||||||
| Yeşil | Xg | (0.301) | |||||
| Evet. | (0.621) | ||||||
| Mavi | XB | (0.153) | |||||
| YB | (0.055) | ||||||
| Beyaz | Xw | (0.313) | |||||
| Yw. | (0.329) | ||||||
|
Görme açısı |
- Evet. | Saat 3'te. |
Merkezi CR≥10 |
80 | 85 |
deg |
|
| Saat 9'da. | 80 | 85 | |||||
| Ver. | θ2 ((saat 12) | 80 | 85 | ||||
| θ1 ((6 saat) | 80 | 85 | |||||
| NTSC oranı | % | 65 | 72 | % | |||

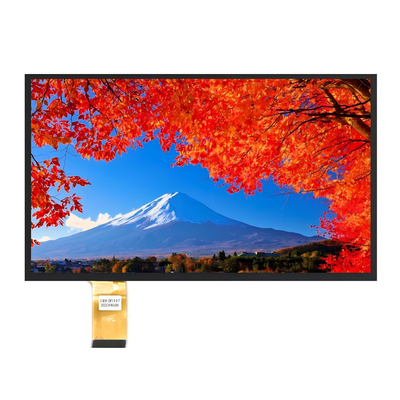

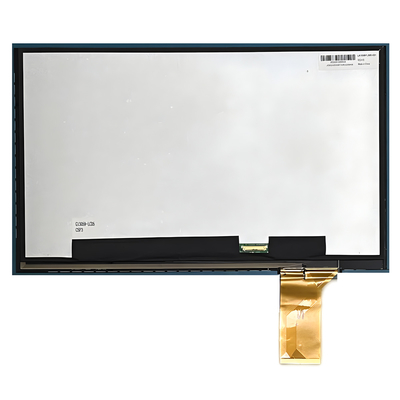

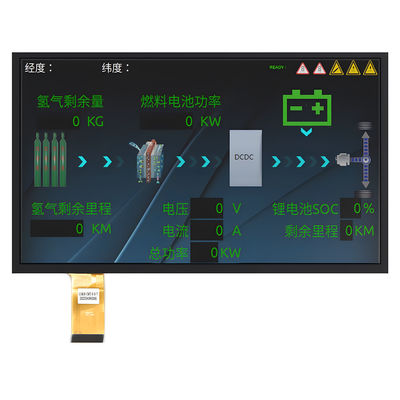

Ürün Görüntüsü
