Ürün ayrıntıları:
|
Parlaklık: | 1000 CD/m² (güneş ışığı okunabilir) | Ekran boyutu: | 13.3 inç diyagonal |
---|---|---|---|
Karar: | 1920 × 1080 piksel (RGB şerit) | saklama derecesi.: | -20°C ila +70°C |
Çalışma sıcaklığı.: | -30°C ila +80°C | Dokunmatik teknoloji: | kapasitif dokunmatik panel |
Arabirim: | 2 şeritli EDP 1.2 (2.7Gbps) | Renk aralığı: | %72 NTSC |
Bakış açıları: | 85°/85°/85°/85° | Arka ışık ömrü: | 50.000 saat (LED, @25 ° C) |
Yüzey Tedavisi: | AG/AR/AF Kaplamalar (seçilebilir) | Kontrast Oranı: | 800: 1 (tipik) |
Yüzey Sertliği: | ≥6h (parlama önleyici, pus%10) | IC Seçenekleri: | Eeti, Ilitek, Cypress, Goodix |
Çevresel Direnç: | Sis/yüzey neminde operasyonel | uyma: | ROHS, Halojensiz, ISO 9001/14001 (AB/ABD Sertifikalı) |
Vurgulamak: | eDP Arayüzü TFT LCD Ekran Modülü,Endüstriyel TFT LCD Ekran Modülü,Endüstriyel TFT LCD Ekran Modülü |
Olağanüstü Görünürlük için Sektör Lideri 1000nit TFT Ekran
SFTO1330SM-7208A3CT2, Kuzey Amerika ve Avrupa'daki kritik uygulamalar için tasarlanmış, olağanüstü 1000 cd/m² parlaklığıyla yüksek parlaklık performansını yeniden tanımlıyor. Dış mekan kioskları, endüstriyel HMI ve tıbbi ekipmanlar için ideal olan bu 13,3 inç FHD TFT LCD modülü, doğrudan güneş ışığında veya yüksek ortam koşullarında eşsiz bir netlik sunar. Sağlam bir kapasitif dokunmatik ekran (eldiven uyumlu) ve ultra geniş çalışma sıcaklığı aralığı (-20°C ila +70°C) ile, sıkı AB/ABD endüstriyel standartlarını karşılar.
Çekirdek Yenilikler
Güneş Işığı Okunabilir Netlik: Zorlu aydınlatma koşullarında canlı görseller için 1000nit parlaklık + %72 NTSC renk gamı.
Endüstriyel Sınıf Dokunmatik: Parlama önleyici koruyucu cam (6H sertlik), sis/yoğuşma koşullarında çalışmayı destekler (IP65 eşdeğeri sağlamlık).
Yüksek Hızlı Bağlantı: 2 şeritli eDP 1.2 arayüzü (2.7Gbps), gerçek zamanlı kontrol sistemleri için sıfır gecikmeli veri iletimi sağlar.
50.000 Saatlik Arka Işık: PWM karartma (100Hz–1.6KHz) özellikli enerji verimli LED'ler, CCFL'ye kıyasla %40 daha az güç tüketimi sağlar.
Tak ve Çalıştır Entegrasyonu: 3.3V mantık gücü + 12V/24V arka ışık girişini destekler, HDMI 2.0 sürücü kartlarıyla uyumludur (veri sayfasında dahildir).
AB/ABD Pazarları için Teknik Üstünlük
Optik Mükemmellik: 85° görüş açıları, 800:1 kontrast oranı ve <35ms tepki süresi ile akıcı video oynatımı.
Ekstrem Ortama Hazır: -20°C (donma koşulları) ila +70°C (fabrika zeminleri) arasında çalışır, 72 saatlik nem/termal şok sertifikasına sahiptir.
Sıfır Uygunluk Riski: RoHS, Halojen İçermez, ISO 9001/14001 sertifikalı – Avrupa EMC ve ABD FCC direktifleriyle tam uyumlu.
Kompakt ve Dayanıklı: İnce 5,2 mm profil, darbeye dayanıklı tasarım ve EMI korumalı I-PEX konektörler.
Hedef Uygulamalar
Dış Mekan Ödeme Terminalleri (POS/Kiosk)
Endüstriyel Kontrol Panelleri (Otomasyon, Robotik)
Tıbbi Görüntüleme Cihazları
Ulaşım Bilgi-Eğlence Sistemleri (Otobüsler, Trenler)
Akıllı Fabrika Ekipmanları
Müşterilerin Bu Ekranlara Neden Güvendiği
Saef Technology (Shenzhen) tarafından üretilen SFTO1330SM-7208A3CT2, askeri sınıf dayanıklılığı, son teknoloji optiklerle birleştirir. eDP arayüzü, NVIDIA Jetson, Raspberry Pi ve endüstriyel PC'lerle entegrasyonu basitleştirirken, güneş ışığında okunabilir panel, maliyetli harici korumayı ortadan kaldırır. 2 yıllık garantiyle desteklenen bu modül, ABD, Almanya, İngiltere ve İskandinavya'daki güvenilirlik odaklı pazarları hedefleyen OEM'ler için en uygun seçimdir.
Dış Boyutlar
Arayüz Pin Tanımı
Pin No. | Sembol | G/Ç | Fonksiyon |
1 | CABC_ EN / NC | - | CD için ayrılmıştır |
2 | H_GND | P | Yüksek Hızlı yuvarlak |
3 | Lane1_N | G | Tamamlayıcı Sinyal Bağlantı Hattı 1 |
4 | Lane1_P | G | Gerçek Sinyal Bağlantı Hattı 1 |
5 | H_GND | P | Yüksek Hızlı yuvarlak |
6 | Lane0_N | G | Tamamlayıcı Sinyal Bağlantı Hattı 0 |
7 | Lane0_P | G | Gerçek Sinyal Bağlantı Hattı 0 |
8 | H_GND | P | Yüksek Hızlı yuvarlak |
9 | AUX_CH_P | G | Gerçek Yardımcı Kanal Sinyali |
10 | AUX_CH_N | G | Tamamlayıcı Yardımcı Kanal Sinyali |
11 | H_GND | P | Yüksek Hızlı yuvarlak |
12 | LCD_VDD | P | LCD mantık ve sürücü gücü (3.3V) |
13 | LCD_VDD | P | LCD mantık ve sürücü gücü (3.3V) |
14 | NC | G | LCD üreticisinin kullanımı için ayrılmıştır |
15 | LCD_GND | P | LCD mantık ve sürücü toprağı |
16 | LCD_GND | P | LCD mantık ve sürücü toprağı |
17 | HPD | Ç | HPD sinyal pini |
18 | LED-1 | P | Arka ışık toprağı |
19 | LED-2 | P | Arka ışık toprağı |
20 | LED-3 | P | Arka ışık toprağı |
21 | LED-4 | P | Arka ışık toprağı |
22 | BL_ ENABLE | G | Arka ışık açma/kapama |
23 | BL_PWM_DIM | G | Sistem PWM |
24 | SCL/NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
25 | SDA/NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
26 | BL_PWR | P | Arka ışık gücü |
27 | BL_PWR | P | Arka ışık gücü |
28 | BL_PWR | P | Arka ışık gücü |
29 | BL_PWR | P | Arka ışık gücü |
30 | NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
Optik Özellikler
Parametre | Koşullar | Min. | Tip. | Maks. | Birim | |
Görüş Açısı (CR>10) |
Yatay | θL | - | 85 | - |
derece |
θ R | - | 85 | - | |||
Dikey | θT | - | 85 | - | ||
θB | - | 85 | - | |||
Kontrast Oranı | Merkez | 600 | 800 | - | - | |
Tepki Süresi | Tr+Td | - | 30 | 35 | ms | |
CF Renk Kromatiklik (CIE1931) |
Kırmızı x |
Tip. -0.05 |
TBD |
Tip. +0.05 |
- | |
Kırmızı y | TBD | - | ||||
Yeşil x | TBD | - | ||||
Yeşil y | TBD | - | ||||
Mavi x | TBD | - | ||||
Mavi y | TBD | - | ||||
Beyaz x | (0.323) | - | ||||
Beyaz y | (0.379) | - | ||||
NTSC oranı | % | (72) | - | |||
Beyazın Merkez Parlaklığı |
YLI | 800 | 1000 | cd/m2 |
Arka Işık Özellikleri
Parametre | Sembol | Min. | Tip. | Maks. | Birim |
Besleme gerilimi | VBL | 5 | 12.0 | 37 | V |
Arka Işık için Güç Kaynağı Akımı |
ILED | 6 |
- |
25 | mA |
Arka Işık için Güç Kaynağı | PLED | 0.18 | - | 5.55 | W |
Modüle edilmiş ışık sinyali gerilimi | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
Parlaklık Kontrol Görev Oranı | Görev | 1 | - | 100 | % |
Parlaklık Kontrol frekansı | fPWM | 100 | - | 1,600 | KHz |
LED-BL AÇIK/KAPALI Yüksek gerilim | VCNTH | 1.2 | 5.0 | V | |
LED-BL AÇIK/KAPALI düşük gerilim | VCNTL | 0 | - | 0.6 | V |
LED ömrü | - | 40,000 | 50,000 | - | h |
CTP Özellikleri
Kategori | Parametre | Özellik |
Genel | Yapı | Koruyucu Cam + DITO Cam |
Koruyucu Lens Güçlendirme | Kimyasal Olarak Güçlendirilmiş | |
Koruyucu Lens Yüzey Sertliği | ≥6H (Kalem Sertliği) | |
Işık Geçirgenlik Oranı | ≥85% | |
Çalışma Sıcaklığı | -20℃ ~ +70℃, ≤85% RH | |
Depolama Sıcaklığı | -30℃ ~ +80℃, ≤85% RH | |
Elektriksel | Arayüz | IIC / USB / UART |
Dokunmatik IC | IL12511 | |
Güç Kaynağı Gerilimi (VDD) | 3.3V veya 5V (Seçilebilir) | |
Ana Bilgisayar Direnci (SDA/SCL) | Ana kartta yapılandırılabilir | |
Çevresel | Çalışma Koşulları | Sis/yüzey suyunda işlevsel |
Yüzey Özellikleri | Yüzey Mürekkebi | Anti-UV |
Yüzey İşlemi | Parlama Önleyici (Haze: %10) | |
LCD-TP Laminasyon | OCA (Optik Olarak Şeffaf Yapıştırıcı) | |
Uygunluk | Malzeme Standartları | RoHS ve Halojen İçermez Uyumlu |

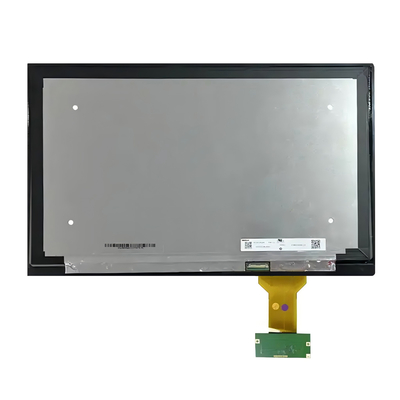

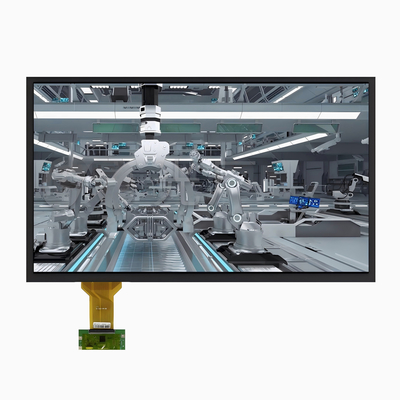

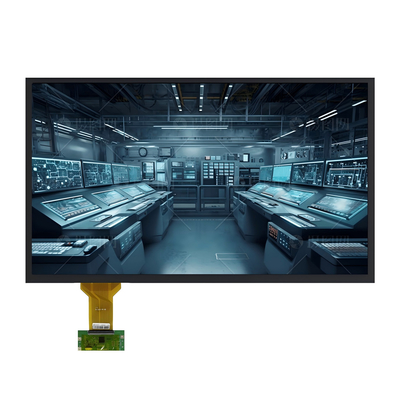

Ürün Resmi
