Ürün ayrıntıları:
|
| Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
| Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
| Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
| Power Consumption: | 31 W (Typical) | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
| Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
| Vurgulamak: | Endüstriyel Kullanım FHD TFT LCD Modülü,17.3” FHD TFT LCD Modülü,800 Nit FHD TFT LCD Modülü |
||
Yüksek Parlaklık 17,3" FHD TFT LCD Modülü - SFTO1730RX-7332AN
SFTO1730RX-7332AN, endüstriyel, ticari ve dış mekan uygulamaları için tasarlanmış, yüksek performanslı 17,3" Full HD (1920 x 1080) TFT LCD modülüdür. Etkileyici 800 cd/m² parlaklığıyla bu modül, doğrudan güneş ışığında bile net görünürlük sağlar ve bu da onu yüksek ortam ışığına sahip ortamlar için ideal hale getirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Ekran Boyutu | 17,3" Diyagonal (17,25") |
| Aktif Alan | 381,888 mm (Y) x 214,812 mm (D) |
| Piksel Aralığı | 0,1989 mm (triad başına) |
| Yüzey İşlemi | Sert kaplamalı (3H), Parlama Önleyici |
| Arka Işık Tipi | Ayarlanabilir parlaklığa sahip LED |
| Giriş Voltajı | 3,3 V (Mantık/LCD Sürücü) |
| Arka Işık Giriş Voltajı | 12 V DC |
| Ağırlık | 1080 g (Tipik) |
| Boyutlar | 403 mm (Y) x 240 mm (D) x 12,5 mm (D) |
Proje başarınızı sağlamak için teknik destek, sertifikalı dokümantasyon ve 7/24 müşteri hizmetleri sunuyoruz.
Dış Boyutlar
![]()
Arka Işık Özellikleri
| Pin No. | Sembol | Açıklama |
| 1 | VCC | Güç kaynağı voltajı +12V |
| 2 | VCC | Güç kaynağı voltajı +12V |
| 3 | AÇIK/KAPALI | Çıkış etkinleştirme sinyali |
| 4 | DIM | Karartma sinyali |
| 5 | GND | Güç toprağı |
| 6 | GND | Güç toprağı |
Elektriksel Özellikler
| Parametre | Sembol | Değerler | Birim | ||||
| Min | Tip | Maks | |||||
| Güç Kaynağı Giriş Voltajı | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
| Güç Kaynağı Giriş Akımı | IBL | - | 2.16 | 2.53 | A | ||
| Güç Kaynağı Giriş Akımı (Ani Akım) | Ani akım |
- |
- |
(TBD) | A | ||
| Güç Tüketimi | PBL | - | 26 | 35 | W | ||
|
Giriş Voltajı Kontrol Sistemi Sinyaller |
Açık/Kapalı | Açık | V açık | 2.5 | - | 5.5 | Vdc |
| Kapalı | V kapalı | -0.3 | 0.0 | 0.5 | Vdc | ||
| Parlaklık Ayarı | ExtVBR-B | 30 | - | 100 | % | ||
| 30 | - | 100 | % | ||||
| ExtVBR-B Frekansı | fPWM | 500 |
- |
1500 | Hz | ||
| Darbe Görev Seviyesi (PWM) | Yüksek Seviye | 2.5 | - | 5.5 | Vdc | ||
| Düşük Seviye | 0.0 | - | 0.5 | Vdc | |||
| Ömür | 30.000 | 50.000 | Saat | ||||
Arayüz Pini Tanımı
| Pin# | Sinyal Adı | Pin# | Sinyal Adı |
| 1 | RxOIN0- | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | VSS | 8 | RxOCLKIN- |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | RxEIN0- |
| 13 | RxEIN0+ | 14 | VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | RxECLKIN- |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | VSS |
| 25 | VSS | 26 | VSS |
| 27 | VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| Öğe | Birim | Koşullar | Min. | Tip. | Maks. |
|
Görüş Açısı |
[derece] |
Yatay (Sağ) CR = 10 (Sol) |
70 70 |
80 80 |
- |
|
Dikey (Yukarı) CR = 10 (Aşağı) |
50 70 |
60 80 |
- |
||
| Parlaklık Düzgünlüğü | [%] | 13 Nokta | 75 | 80 | - |
|
Optik Tepki Süresi |
[milisaniye] |
Yükselme | - | 37 | 50 |
| Düşme | - | 3 | 10 | ||
| Yükselme + Düşme | - | 40 | 60 | ||
|
Renk / Renk Koordinatları (CIE 1931) |
Kırmızı x | 0.59 | 0.64 | 0.69 | |
| Kırmızı y | 0.3 | 0.35 | 0.4 | ||
| Yeşil x | 0.27 | 0.32 | 0.37 | ||
| Yeşil y | 0.57 | 0.62 | 0.67 | ||
| Mavi x | 0.1 | 0.15 | 0.2 | ||
| Mavi y | 0 | 0.05 | 0.1 | ||
| Beyaz x | 0.25 | 0.30 | 0.35 | ||
| Beyaz y | 0.26 | 0.31 | 0.36 | ||
|
Beyaz Parlaklık (LED=100mA'da) |
[cd/m2 ] | 700 | 800 |
- |
|
| Kontrast Oranı | 500 | 600 | - | ||
| NTSC | % | 72 |

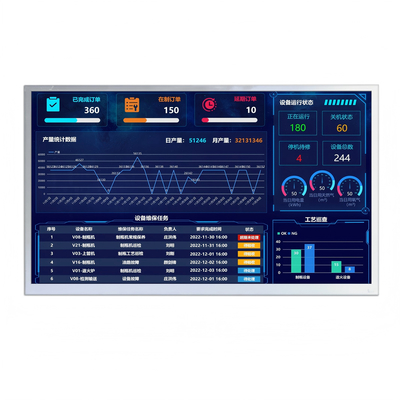

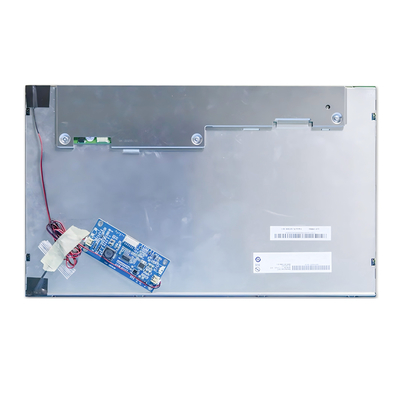

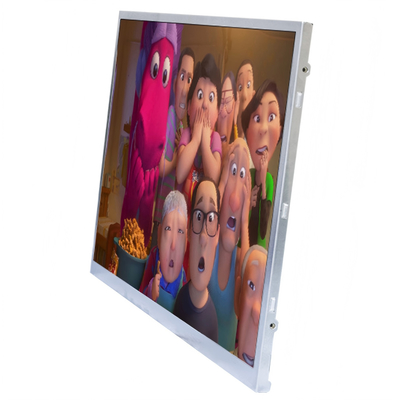

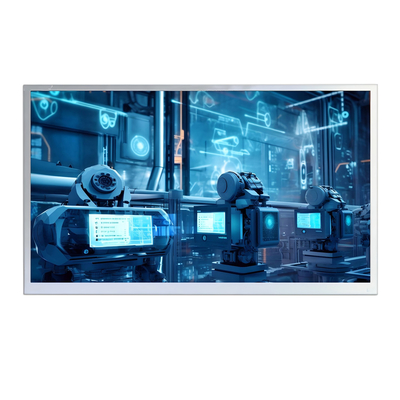

Ürün Resmi
![]()
![]()
![]()
