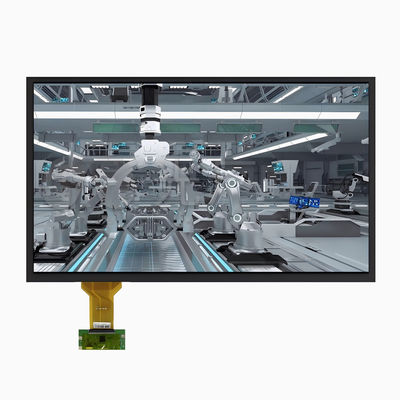

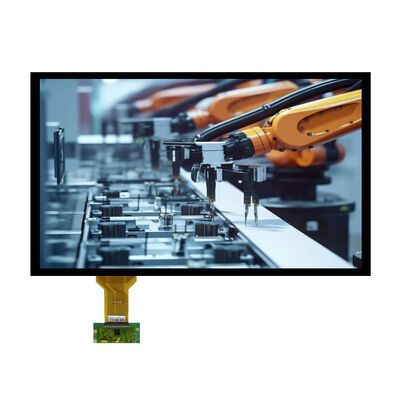

Parlaklık bariyerini aşmak ∙ 2000 nit güneş ışığı ile okunur performans
Standart TFT ekranları, kontrol edilen iç ortamlar için yeterli olan, ancak doğrudan güneş ışığı altında neredeyse okunamaz hale getirilen 200-500 nit'te çalışır.Saef Technology Limited'den SFTO1330WN-7432A-CT2 bu kısıtlamayı ortadan kaldırıyor., 2000 cd/m2 tipik parlaklık ¢ geleneksel panellerin dört ila on katı.3 inçlik Full HD modülü, dış görünüm konusunda uzlaşmayı reddeden mühendisler için tasarlanmıştır., endüstriyel dayanıklılık veya entegrasyon esnekliği.
Yüksek Parlaklıklı Mühendislikle Çevre Işığını Yüceltelim
2000 nit'te, bu ekran doğrudan güneş ışığında bile canlı, net görüntüler üretir. 1000: 1 kontrast oranı derin siyahlar ve parlak beyazlar sağlar.89° ultra geniş bakış açıları herhangi bir perspektiften renk doğruluğunu ve okunabilirliğini korurkenİster açık hava kiosklarında, ister deniz navigasyon sistemlerinde, ister endüstriyel kontrol panellerinde kullanılsın, bu modül zorlu aydınlatma koşullarını görsel bir avantaja dönüştürür.
Gerçek Dünya için Yapılmış ️ Güçlü, Güvenilir ve Hazır
TEntegre projeksiyonlu kapasitif dokunmatik panel, ≥6H kalem sertliği, anti-parlama (10% sis) tedavisi ve UV karşıtı yüzey koruması ile kimyasal olarak güçlendirilmiş kapak camı özelliklerine sahiptir.ILI12511 dokunmatik denetleyici her ikisini de desteklerI2C, USB veya UART arayüzleri ile.3V ve 5V işlevi, sis veya yüzey su damlaları ile bile güvenilir dokunma performansı sunar. -20 °C'den +70 °C'ye kadar çalışır ve -30 °C'den +80 °C'ye kadar depolanır,Bu modül en zorlu ortamlar için sertifikalandırılmıştır.
Sistem entegrasyonu için teknik özellikler
| Parametreler |
Değer |
| Etkin Alan |
293.76 mm × 165.24 mm |
| Pixel Pitch |
0.153 mm × 0.153 mm |
| Renkleri Göster |
16.7M |
| Arayüz |
eDP 2 şerit |
| Saat Sıklığı |
100 ̊147,8 MHz |
| Çerçeve Hızı |
60 Hz |
| Arka ışık tipi |
Kenar aydınlatılmış LED |
| Arka ışık voltajı |
27V33V (tip 30V) |
| Arka ışık akımı |
Toplam 600mA (300mA iplik başına) |
| LED ömrü |
40,000 saat |
| Dokunmatik Kontrolör |
ILI12511 |
| Dokunma Arayüzü |
I2C / USB / UART (seçebilir) |
| Dokunma Voltajı |
3.3V veya 5V (seçilir) |
Özelleştirme ve Mühendislik Desteği
Bu modül tam bir ekran dokunmatik sürücü çözümü olarak sunulurken, Saef tam gereksinimlerinize uyan yarı özelleştirilmiş ve tam özelleştirilmiş seçenekler sunar:
-
Optik özelleştirme: Parlaklık seviyelerini ayarlayın, parlaklığa karşı bitirme veya parmak izi önleyici (AF) kaplama ekleyin
-
Mekanik Değişiklikler: Şekil boyutlarını, FPC uzunluğunu veya montaj deliği pozisyonlarını uyarlayın
-
Dokunma yükseltmeleri: Farklı dokunma denetleyicilerini entegre edin veya eldiven dokunma işlevselliğini destekleyin
-
Arayüz Uyumlandırması: EDP şerit sayısını değiştirin veya LVDS çıkış seçeneklerini ekleyin
-
Firmware Tuning: OSD dilini, renk motorunu veya DCR ayarlarını özelleştir
Neden 2000 Nits Önemlidir
2000 nit eşiği, gerçek güneş ışığı okunabilirliği için endüstri standardıdır.En parlak yaz güneşi altında bile zorlanmadan izlemekBu modül, ileri LED arka ışık mühendisliği sayesinde aşırı güç tüketimi veya termal sorunlar olmadan bu performansı sunar.
Mühendisler tarafından, mühendisler için tasarlanmış.
Saef'te, konseptten üretime kadar mühendislik ekipleriyle ortaklık kurarız. Detaylı teknik belgeleri, değerlendirme örneklerini,ve yanıtlayıcı tasarım desteği, ekran çözümünüzün saha içinde kusursuz bir şekilde performans göstermesini sağlamak için.
Mekanik Boyutlar
Dokunmatik Ekran Mekanik Boyutlar
Mutlak Maksimum Reytingler
| Parametreler |
Simge |
- Min. |
- Max. - Hayır. |
Birim |
| Çalışma sıcaklığı |
TOP |
+20 |
+70 |
°C |
| Depolama sıcaklığı |
TST |
-30 |
+80 |
°C |
| Çalışma ortamı nemliği |
Atla. |
- |
90 |
% RH |
| Depolama Nemliği |
Hst |
- |
90 |
% RH |
| Isı salınımı gereksinimleri |
Trls |
15 |
°C |
TFT LCD modülünün elektrik özellikleri
|
Parametreler
|
Simge |
Reytingler |
Birim
|
| MIN |
TYP |
Max |
| Güç kaynağı Giriş Voltajı |
VDD |
3.0 |
3.3 |
3.6 |
V |
| Güç kaynağı akımı |
IDD |
- |
- |
- |
mA |
|
LED Sürücü Güç kaynağıVoltaj
|
HVDD |
2.7 |
|
24 |
V |
|
LED Sürücü Güç kaynağıMevcut
|
IHVDD |
|
20 |
-
|
mA |
| LED Güç Tüketimi |
PLED |
|
2.7 |
|
W |
| Pozitif giriş eşiği voltajı |
VIT+ |
|
|
+100 |
mV |
| Reddedilen giriş eşiği voltajı |
VIT- |
-100 |
|
|
mV |
| Farklı giriş ortak mod voltajı |
Vcom |
|
TBD |
|
V |
Arkaplan ışığı ünitesi özellikleri
| Ürün |
Simge |
MIN |
TYP |
Max |
Birlik |
Test
Durum
|
| Güçlendirme Voltajı |
Vf |
27 |
30 |
33 |
V |
Eğer=300 mAX 2 |
| Besleme akımı |
Eğer |
- |
600 |
- |
mA |
- |
| Ters Voltaj |
Vr |
- |
- |
5 |
V |
10 uA |
| Güç dağılımı |
Pd |
- |
18 |
- |
W |
- |
| LCM için tekillik |
- |
80 |
- |
- |
% |
Eğer=600mA |
| Yaşam süresi |
- |
40000 |
- |
- |
- Hayır. |
Eğer=600 mA |
| Arka ışık rengi |
Beyaz |
CTP Spesifikasyonu
| Kategorisi |
Parametreler |
Spesifikasyon |
|
Genel
|
Yapı |
Kapak Cam + DITO Cam |
| Kapak Lens Güçlendirme |
Kimyasal Olarak Güçlendirilmiş |
| Kapak lensinin yüzey sertliği |
≥6H (Kalem sertliği)
|
| Işık iletim hızı |
% 85 |
| Çalışma sıcaklığı |
-20°C ~ +70°C, %85 RH |
| Depolama sıcaklığı |
-30°C ~ +80°C, %85 RH |
|
Elektrikli
|
Arayüz |
IIC / USB / UART |
| Dokunma IC |
IL12511 |
| Güç kaynağı voltajı (VDD) |
3.3V veya 5V (Seçilebilir)
|
|
Ev sahibi direnci
(SDA/SCL)
|
Ana panoda yapılandırılabilir
|
| Çevre |
Çalışma koşulları |
Sis/yüzey suyunda işlevsel |
|
Yüzey
Özellikler
|
Yüzey mürekkebi |
UV karşıtı |
| Yüzey Tedavisi |
Parlama önleyici (Haze: 10%) |
| LCD-TP Laminasyon |
OCA (Optik Açık Yapıştırıcı) |
| Uygunluk |
Maddi Standartlar |
RoHS ve Halogen Serbest Uyumlu |
