21,5 inç Endüstriyel TFT LCD Ekran - PCAP Dokunmatik ve HMI ve Kiosk Uygulamaları için Full HD, Yüksek Parlaklık, Geniş Sıcaklık
Saef Technology Limited, zorlu ortamlar için yüksek parlaklığa sahip 1000 nitlik bir panel, projeksiyon kapasitif dokunmatik ve sağlam tasarımı birleştiren profesyonel sınıf bir 21,5 inç endüstriyel TFT LCD ekran modülü sunar. Endüstriyel HMI'lar, tıbbi görüntüleme, kamuya açık bilgi ekranları, oyun sistemleri ve interaktif kiosklar için tasarlanan bu ekran, genişletilmiş sıcaklık aralıklarında olağanüstü netlik, duyarlı dokunuş ve güvenilir çalışma sağlar.
Temel Özellikler ve Teknik Avantajlar:
✅ Yüksek Parlaklığa Sahip Full HD Çözünürlük
1920 × 1080 piksel çözünürlük ve 1000 cd/m² parlaklık, yüksek ortam ışığında veya dış mekan koşullarında bile keskin, canlı görseller sağlar.
✅ Entegre Projeksiyon Kapasitif Dokunmatik (PCAP)
Mükemmel şeffaflık ve dayanıklılığa sahip çoklu dokunma özelliği—hareket girişi gerektiren interaktif uygulamalar için idealdir.
✅ Geniş İzleme Açısı ve Yüksek Kontrast
89° izleme açıları (tüm yönler) ve 1000:1 kontrast oranı, çeşitli izleme konumlarından tutarlı görüntü kalitesi sağlar.
✅ Geniş Çalışma Sıcaklığı Aralığı
-10°C ila +60°C için derecelendirilmiştir, fabrikalar, depolar, dış mekan kioskları ve ulaşım sistemleri gibi kontrolsüz ortamlarda kullanıma uygundur.
✅ Oksit TFT ile Endüstriyel Sınıf Yapı
Oksit TFT teknolojisi, daha hızlı tepki ve daha düşük güç tüketimi sağlarken, parlama önleyici 3H yüzey çizilmelere ve yansımalara karşı dayanıklıdır.
✅ Çift Kanallı LVDS Arayüzü
Basit, sağlam arayüz, daha uzun kablo mesafelerinde güvenilir veri iletimi sağlar, yaygın endüstriyel SBC'ler ve kontrolörlerle uyumludur.
✅ Uzatılmış Güvenilirlik ve Ömür
50.000 saat ( %50 parlaklığa kadar) için derecelendirilmiş LED arka ışık ve termal şok, nem ve sıcaklık döngüsü dahil olmak üzere kapsamlı güvenilirlik testi.
✅ Özelleştirme Seçenekleri
Yarı özel tasarım desteği sunuyoruz—dokunmatik kontrolör yazılımını ayarlayın, çerçeveleri veya montajı değiştirin, koruyucu cam entegre edin veya sistem gereksinimlerinize göre G/Ç yapılandırmalarını uyarlayın.
Endüstriyel Entegrasyon ve Uzun Süreli Güvenilirlik için Tasarlandı
Saef'in 21,5 inç TFT modülü, endüstriyel ekranlardaki yaygın tasarım zorluklarını ele alır:
-
Entegre dokunmatik kontrolör, harici bileşenleri azaltır ve sistem tasarımını basitleştirir
-
EMI optimize edilmiş PCB düzeni, elektriksel olarak gürültülü ortamlarda gürültü girişimini en aza indirir
-
Ayrıntılı güç sıralama yönergeleri, güvenli başlatma/kapatma ve uzatılmış panel ömrü sağlar
-
Muhafazalara ve panellere sorunsuz entegrasyon için montaj referansları ile mekanik çizimler sağlanır
İster bir fabrika HMI'sı, tıbbi monitör, dijital tabela platformu veya interaktif perakende ekranı geliştiriyor olun—bu modül, minimum entegrasyon maliyetiyle profesyonel performans sunar.
Neden Saef Technology ile İşbirliği Yapmalısınız?
-
Teknik Yetki: Mühendislik ekibimiz, endüstriyel ekran çözümleri konusunda uzmanlaşmıştır ve şematik incelemeler, sinyal bütünlüğü analizi ve termal yönetim rehberliği sunmaktadır.
-
Hızlı Prototipleme: Mühendislik örnekleri, eksiksiz belgelerle 7–10 iş günü içinde mevcuttur.
-
Küresel Uyumluluk: AB ve Kuzey Amerika pazarları için CE'ye hazır, RoHS, REACH ve ISO 9001/14001 sertifikalıdır.
-
Kalite Güvencesi: Her modül, tam güvenilirlik doğrulaması ile MIL-STD-105E'ye göre sıkı bir AQL denetiminden geçer.
İdeal Uygulamalar:
-
Endüstriyel Kontrol Panelleri ve HMI'lar
-
Tıbbi Görüntüleme ve Teşhis Ekranları
-
Dijital Tabela ve Bilgi Kioskları
-
Oyun ve Eğlence Sistemleri
-
Ulaşım ve Deniz Ekranları
-
Perakende POS ve Self-Servis Terminalleri
Profesyonel Bir Ekran Çözümünü Entegre Etmeye Hazır Mısınız?
Veri sayfaları, dokunmatik kontrolör özellikleri veya ücretsiz bir tasarım danışmanlığı için teknik satış ekibimizle iletişime geçin. En zorlu uygulamalarınızın taleplerini karşılayan bir ekran dağıtmanıza yardımcı olalım.
Özellikler
| ÖĞELER |
Birim |
Şartname |
| Ekran Diyagonal |
mm |
546,86(21,5”) |
| Aktif alan |
mm |
476,064(Y) x 267,786(D) |
| Piksel Y x D |
- |
1920(x3) x 1080 |
| Piksel Aralığı |
um |
247,95(bir üçlü başına) x247,95 |
| Piksel Düzeni |
- |
R.G.B. Dikey Şerit |
| Ekran Modu |
- |
VA Modu, Normalde Siyah |
| Tepki Süresi |
Milisaniye |
14ms (tipik, açık/kapalı) |
| Ağırlık |
Gram |
TBD |
| Elektriksel Arayüz |
- |
Çift kanallı LVDS, 8 bit RGB veri girişi |
| Desteklenen Renk |
- |
16,7M renk |
| Yüzey İşlemi |
- |
Parlama Önleyici, 3H |
|
Sıcaklık Aralığı Çalışma
Depolama(Nakliye)
|
℃ |
-10 ila +60
-20 ila +60
|
Dış Boyutlar
Arayüz Pini Tanımı
| Pin No. |
Sembol |
Açıklama |
| 1 |
RxO0- |
Negatif LVDS diferansiyel veri girişi (Tek veri) |
| 2 |
RxO0+ |
Pozitif LVDS diferansiyel veri girişi (Tek veri) |
| 3 |
RxO1- |
Negatif LVDS diferansiyel veri girişi (Tek veri) |
| 4 |
RxO1+ |
Pozitif LVDS diferansiyel veri girişi (Tek veri) |
| 5 |
RxO2- |
Negatif LVDS diferansiyel veri girişi (Tek veri) |
| 6 |
RxO2+ |
Pozitif LVDS diferansiyel veri girişi (Tek veri) |
| 7 |
GND |
Toprak |
| 8 |
RxOCLK- |
Negatif LVDS diferansiyel saat girişi (Tek saat) |
| 9 |
RxOCLK+ |
Pozitif LVDS diferansiyel saat girişi (Tek saat) |
| 10 |
RxO3- |
Negatif LVDS diferansiyel veri girişi (Tek veri) |
| 11 |
RxO3+ |
Pozitif LVDS diferansiyel veri girişi (Tek veri) |
| 12 |
RxE0- |
Negatif LVDS diferansiyel veri girişi (Çift veri) |
| 13 |
RxE0+ |
Pozitif LVDS diferansiyel veri girişi (Çift veri) |
| 14 |
GND |
Toprak |
| 15 |
RxE1- |
Negatif LVDS diferansiyel veri girişi (Çift veri) |
| 16 |
RxE1+ |
Pozitif LVDS diferansiyel veri girişi (Çift veri) |
| 17 |
GND |
Toprak |
| 18 |
RxE2- |
Negatif LVDS diferansiyel veri girişi (Çift veri) |
| 19 |
RxE2+ |
Pozitif LVDS diferansiyel veri girişi (Çift veri) |
| 20 |
RxECLK- |
Negatif LVDS diferansiyel saat girişi (Çift saat) |
| 21 |
RxECLK+ |
Negatif LVDS diferansiyel saat girişi (Çift saat) |
| 22 |
RxE3- |
Negatif LVDS diferansiyel veri girişi (Çift veri) |
| 23 |
RxE3+ |
Pozitif LVDS diferansiyel veri girişi (Çift veri) |
| 24 |
GND |
Toprak |
| 25 |
CTL |
CTL_DVR |
| 26 |
CE |
CE_DVR |
| 27 |
NC |
Bağlantı yok |
| 28 |
VDD |
Güç Kaynağı Giriş Voltajı |
| 29 |
VDD |
Güç Kaynağı Giriş Voltajı |
| 30 |
VDD |
Güç Kaynağı Giriş Voltajı |
PCAB USB Pin Tanımı
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Arka Işık Özelliği
| Parametre |
Sembol |
Değer |
Birim |
| |
|
MiN. |
Tip. |
Maks. |
|
| Işık Çubuğu giriş Voltajı |
VLED |
48 |
52 |
56 |
V |
| Işık Çubuğu giriş Akımı |
ILED |
- |
480 |
- |
mA |
| Güç Tüketimi |
PLED |
23,04 |
24,96 |
26,88 |
W |
| LED Ömrü |
LBL |
40000 |
50000 |
- |
Saat |
Elektriksel Özellikler
| Parametre |
Sembol |
Min |
Tip Maks |
Birim |
| Güç kaynağı voltajı |
VDD |
4,5 |
5,0 |
5,5 |
V |
| Güç Kaynağı Akımı |
IVDD |
|
500 |
1200 |
mA |
| Ani Akım |
IRUSH |
|
2,0 |
3,0 |
A |
| İzin Verilebilir Giriş Dalgalanma Voltajı |
VRF |
|
|
300 |
mV |
| Yüksek Seviyeli Diferansiyel Giriş Eşik Voltajı |
VIH |
|
|
+100 |
mV |
| Düşük Seviyeli Diferansiyel Giriş Eşik Voltajı |
VIL |
-100 |
|
|
mV |
| Diferansiyel giriş voltajı |
VID |
200 |
|
600 |
mV |
| Giriş voltajı(BL) |
VBL_I |
|
-0,3 |
VDD+0,3 |
mV |
| Diferansiyel giriş ortak mod voltajı |
VCM |
1,0 |
1,2 |
1,5 |
|
| Güç Tüketimi |
VD |
|
2,5 |
6 |
W |
Optik Özellikler
| Parametre |
Koşullar |
Min. |
Tip. |
Maks. |
Birim |
| Kontrast Oranı |
Merkez |
700 |
1000 |
- |
- |
| Tepki Süresi |
Tr+Td |
- |
14 |
20 |
ms |
|
CF Renk Renk
(CIE1931)
|
Kırmızı x |
Tip. -0,03
|
0 |
Tip. +0,03
|
0 |
| |
Beyaz x |
|
0,323 |
|
- |
| |
Beyaz y |
|
0,379 |
|
- |
| Beyazın Merkez Parlaklığı |
YLI |
800 |
1000 |
|
cd/m2 |
| Çapraz Konuşma |
Ct |
|
|
2,0 |
% |

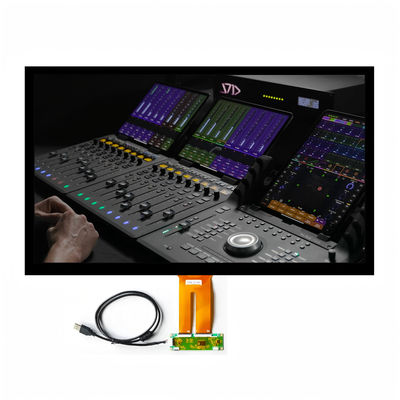

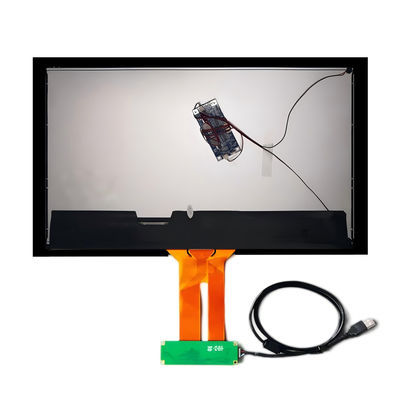

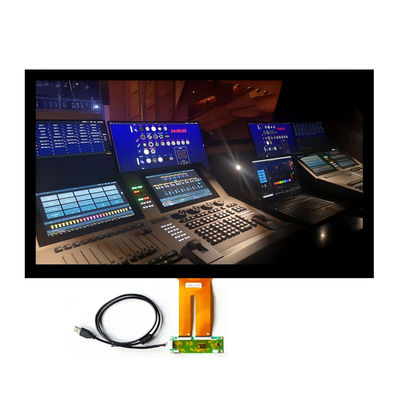

Ürün Resmi
