Ürün ayrıntıları:
|
Model numarası: | SFTO560SH-7316an (AT056TN52 V.3 temelli) | Ekran boyutu: | 5.6 inç diyagonal |
---|---|---|---|
Karar: | 640 × 480 piksel (RGB şerit) | Parlaklık: | 250 cd/m² |
Çalışma sıcaklığı.: | -20°C ila +70°C | Teknoloji: | TN TFT, Transif |
Arabirim: | 24 bit dijital RGB | Arka ışık: | 15 LED, 20.000-30.000 saat ömür |
Güç kaynağı: | Çift Voltaj | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | Endüstriyel TFT Ekran Modülü,Endüstriyel TFT LCD Ekran Modülü,640x480 TFT LCD Ekran Modülü |
Zorlu Ortamlar için Endüstriyel Sınıf 5,6" TFT Ekran
SFTO560SH-7316AN TFT LCD modülü, zorlu endüstriyel uygulamalarda ödün vermeyen performans sunar. AT056TN52 V.3 özelliklerine göre tasarlanan bu 5,6 inçlik ekran, yüksek ortam ışığında (250 cd/m² parlaklık, 500:1 kontrast) net bir görünürlük sağlayan, yansıma önleyici yüzey işlemine sahip keskin 640×480 çözünürlüğe sahiptir.
Güvenilirlik için Üretildi
-20°C ila +70°C arasında sorunsuz çalışın ve 100G mekanik şok direncine sahip olun. İstikrarın kritik olduğu fabrika otomasyonu, tıbbi cihazlar ve ulaşım sistemleri için idealdir. 24 bit RGB arayüzü 16,7M rengi desteklerken, çift voltajlı sürücü, elektriksel olarak kaotik ortamlarda gürültü girişimini ortadan kaldırır.
Mühendisler için Temel Avantajlar
✅ Uzatılmış Arka Işık Ömrü: 15 beyaz LED (25°C'de 30.000 saat)
✅ Esnek Entegrasyon: Tarama yönü kontrolü (S/S, Y/A pinleri)
✅ Sağlam Koruma: Toz geçirmez yapı, 240 Saat nem testlerini geçer
✅ Basitleştirilmiş Uygunluk: ROHS/REACH sertifikalı, Pb içermeyen lehimleme uyumlu
Uygulamalar
Endüstriyel HMI'lar ve Kontrol Panelleri
Taşınabilir Test Ekipmanları
Tıbbi İzleme Cihazları
Dış Mekan Kioskları ve Ulaşım Sistemleri
Teknik Öne Çıkanlar
Piksel Aralığı: 58,8×176,4µm
Tepki Süresi: 25ms (Tip.)
Görüş Açısı: 70°(Y)/50°(D)
Güç Sıralaması: Optimize edilmiş AÇMA/KAPAMA zamanlaması
Garanti: 1 yıllık fonksiyonel kusur kapsamı
Uygunluk Hazır
Küresel endüstriyel ekipmanlara sorunsuz entegrasyon için AB ROHS 2011/65/EU, REACH 1907/2006/EC ve EMC direktiflerini karşılar.
Sipariş ve Destek
Hacim fiyatlandırması, özel FPC kuyruk seçenekleri ve teknik dokümantasyon için Shenzhen merkezimizle iletişime geçin. Tüm modüller elektrostatik güvenli ambalaj ve IEC uyumlu veri sayfaları içerir.
Özelleştirme İsteği
İletişim sales2@saef.com.cn IP65 sızdırmaz versiyonlar, kapasitif dokunmatik seçenekler veya özel çerçeve tasarımları için.
Özellikler
Özellikler | Detaylar |
Ekran Boyutu (Diyagonal) | 5,6” |
LCD türü | TN TFT |
Ekran Modu | Yarı Saydam / Normal Beyaz |
Çözünürlük | 640 RGB x 480 |
Görüş Yönü | 12 YÖNÜNDE |
Gri Tonlamalı Ters Çevirme Yönü | 6 YÖNÜNDE |
Modül Anahattı | 126,5(Y) x 100(D) x 5,7(K) (Not1) |
Etkin Alan | 112,896(Y) x84,672(D) |
Piksel Boyutu | 58,8*3 x 176,4 |
Piksel Düzeni | RGB |
Polarize Yüzey İşlemi | Yansıma önleyici |
Sürücü IC'si | ILI6192A-01&ILI5481A |
Ekran Renkleri | 16,7M |
Arayüz | 24 Bit-RGB Arayüzü |
Dokunmatik Panel ile veya Olmadan | Olmadan |
Çalışma Sıcaklığı | -20~70 |
Depolama Sıcaklığı | -30~80 |
Ağırlık | 100 |
Optik Özellikler
Öğe | Sembol | Durum | Özellik | Birim | |||
Min. | Tip. | Maks. | |||||
Aydınlık TFT( If =20mA/LED) |
Lv |
Normal görüş açısı θX = φY =0º |
200 |
250 |
- |
cd/m² |
|
Kontrast oranı (Bkz. 6.3) | CR | 600 | 1000 | - | |||
Tepki süresi (Bkz. 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
Beyaz | XW | 0,25 | 0,30 | 0,35 | |||
YW | 0,26 | 0,31 | 0,36 | ||||
Görüş Açısı (Bkz. 6.4) |
Yatay | θX+ |
Merkez CR≥10 |
60 | 70 | - |
Derece |
θX- | 60 | 70 | - | ||||
Dikey | φY+ | 40 | 50 | - | |||
φY- | 60 | 70 | - | ||||
NTSC Oranı (Renk Gamı) | - | 51,2 | - | % |
Arka Işık Özellikleri
Öğe | Sembol | Durum | Min. | Tip. | Maks. | Birim |
Arka Işık Gerilimi | VLED | Ta=25 ºC, IF=20mA/LED | - | 9,3 | - | V |
Arka Işık Akımı | ILED | Ta=25 ºC, VF=3,1V/LED | - | 100 | - | mA |
Güç dağılımı | PD | - | 930 | - | mW | |
Tekdüzelik | Ort. | 75 | 80 | - | % | |
LED çalışma ömrü (25℃) | - | 20000 | 30000 | - | Saat | |
Sürüş yöntemi | Sabit akım | |||||
LED Yapılandırması | 15 Beyaz LED (bir dizede 3 LED ve paralel olarak 5 grup) |
Dış Boyutlar
Arayüz Pini Tanımı
Pin No. | Sembol | G/Ç | İşlev |
1 | VLED+ | P | LED arka ışık anot için güç |
2 | VLED+ | P | LED arka ışık anot için güç |
3 | VLED- | P | LED arka ışık katot için güç |
4 | VLED- | P | LED arka ışık katot için güç |
5 | GND | P | Güç toprağı |
6 | VCOM | I | VCOM girişi |
7 | VCC | P | Dijital devre için güç kaynağı |
8 | MOD | I | DE veya HV modu kontrolü |
9 | DE | I | Veri Etkinleştirme |
10 | VS | I | Vsync sinyal girişi |
11 | HS | I | Hsync sinyal girişi |
12 | B7 | I | Mavi veri girişi (MSB) |
13 | B6 | I | Mavi veri girişi |
14 | B5 | I | Mavi veri girişi |
15 | B4 | I | Mavi veri girişi |
16 | B3 | I | Mavi veri girişi |
17 | B2 | I | Mavi veri girişi |
18 | B1 | I | Mavi veri girişi |
19 | B0 | I | Mavi veri girişi (LSB) |
20 | G7 | I | Yeşil veri girişi (MSB) |
21 | G6 | I | Yeşil veri girişi |
22 | G5 | I | Yeşil veri girişi |
23 | G4 | I | Yeşil veri girişi |
24 | G3 | I | Yeşil veri girişi |
25 | G2 | I | Yeşil veri girişi |
26 | G1 | I | Yeşil veri girişi |
27 | G0 | I | Yeşil veri girişi (LSB) |
28 | R7 | I | Kırmızı veri girişi (MSB) |
29 | R6 | I | Kırmızı veri girişi |
30 | R5 | I | Kırmızı veri girişi |
31 | R4 | I | Kırmızı veri girişi |
32 | R3 | I | Kırmızı veri girişi |
33 | R2 | I | Kırmızı veri girişi |
34 | R1 | I | Kırmızı veri girişi |
35 | R0 | I | Kırmızı veri girişi (LSB) |
36 | GND | P | Güç toprağı |
37 | DCLK | I | Örnek saat |
38 | GND | P | Güç toprağı |
39 | S/S | I | Soldan sağa tarama yönünü seçin |
40 | Y/A | I | Yukarı veya aşağı tarama yönünü seçin |
41 | VGH | I | Tarama sürücüsü için pozitif güç |
42 | VGL | I | Tarama sürücüsü için negatif güç |
43 | AVDD | P | Analog devre için güç kaynağı |
44 | RESET | I | Sıfırlama |
45 | POL | O | Hat ters çevirme kontrol sinyali için polarite seçimi |
46 | VCOM | I | VCOM girişi |
47 | NC | - | Konektör Yok |
48 | NC | - | Konektör Yok |
49 | NC | - | Konektör Yok |
50 | NC | - | Konektör Yok |

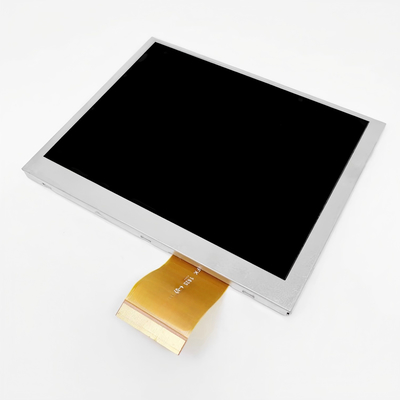

Ürün Resmi
