Ürün ayrıntıları:
|
Ekran Tipi: | Endüstriyel TFT LCD | Ekran boyutu: | 15.6 inç (365.72 × 220.39mm çerçeve) |
---|---|---|---|
Karar: | 1920 × 1080 FHD (0.179mm piksel perdesi) | zirve parlaklık: | 1500 CD/M² (tip) |
Görme açısı: | 85 °/85 °/85 °/85 ° (CR010) | Çalışma sıcaklığı.: | -30 ° C ila +85 ° C (geniş sıcaklık sertifikalı) |
Arabirim: | 40 pimli 2Ch LVD (I-PEX 20455-040E) | Güç girişi: | 3.3V DC ±% 10 (4W tip, 5W maks. |
Kontrast Oranı: | 800: 1 (tip) | Arka ışık: | Harici LED ışık çubuğu |
LED Ömrü: | 24.35W, 50.000 saat ömür | Renk aralığı: | %72 NTSC |
Uygulama: | HMI, dış mekan makineleri, otomotiv, tıbbi | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | 1500 nit endüstriyel TFT LCD ekranı,LVDS Endüstriyel TFT LCD Ekranı |
Aşırı endüstriyel ortamlar için tasarlanmıştır
SFTO1560RX-7312AN, sert koşullara dayanacak şekilde tasarlanmış 15.6 inçlik yüksek parlaklıklı bir TFT LCD'dir.Doğrudan güneş ışığında veya dondurucu sıcaklıklarda mükemmel bir görünürlük sağlar. İnşaat ekipmanları için mükemmel, fabrika otomasyonu ve açık hava kioskları.
Endüstriyel Kalite Sağlamlığı
Askeri sınıf dayanıklılık: 100 ısı şok döngüsü, 10-55Hz titreşim testleri ve ± 12kV ESD koruması ile doğrulandı.
50,000-Saat LED Arkaplan Işığı: Asgari bakım için 45.1V girişi (IP67 isteğe bağlı) ile dış ışık çubuğu.
Kimyasallara dayanıklı yüzey: 3H sertleştirilmiş parlaklığa karşı kaplama endüstriyel temizlik maddelerine dayanır.
Akıllı Entegrasyon Özellikleri
Plug & Play LVDS Arayüzü: Esnek montaj için ters tarama kontrolü ile 40 pinli konektör (I-PEX 20455).
Sıfır Görüntü Saklama: Sadece DE sinyali modu, 24 / 7 çalışma sırasında yanmayı önler.
Düşük Güç Tasarımı: 3.3V'de 4W tipik tüketim
Küresel dağıtım için sertifikalandırılmış
• AB RoHS/REACH Uyumlu
• ISO 9001 (Kalite) ve 14001 (Çevre) Sertifikalı
• 1 yıllık fonksiyonel garanti
Endüstriler tarafından güvenilir:
✅ Ağır Makineler: Ekskavator kontrol panelleri, tarımsal ekranlar
✅ Ulaştırma: Havacılık gösterge panelleri, deniz navigasyon sistemleri
✅ Tıbbi: Teşhis ekipmanları, taşınabilir monitörler
✅ Enerji: Petrol santrali HMI'leri, güneş enerjisi santrali kontrol terminalleri
İstek özelleştirme:İletişimsales2@saef.com.cnIP derecelendirilmiş versiyonlar için, dokunmatik ekran entegrasyonu veya özel çerçeveler.
Özellikler
Ürün | Özellikleri | Birim |
Ekran Boyutu | 15.6 ∆ gerçek çapraz | |
Beael Açılışı | 365.72x220.39x12.5 | mm |
Piksel Sayısı | 1920 x RGB x 1080 | piksel |
Pixel Pitch | 0.17925 (H) x 0.17925 (V) | mm |
Ekran Alanı | 344.16x193.59 | mm |
Renkleri Göster | 16.7M | Renk |
İletişim Modu | Normalde siyah. | - |
Yüzey Tedavisi | AG tipi, 3H sert kaplama, | - |
Güç tüketimi | Hücre toplamı | |
TC | 8100 | k |
NTSC | 72 (tip) | % |
Dış Boyutlar
Arayüz Pin Tanımı
Pin | Adı | Açıklama |
1 | NC | Bağlantı yok, bu iğne açık olmalı. |
2 | NC | Bağlantı yok, bu iğne açık olmalı. |
3 | NC | Bağlantı yok, bu iğne açık olmalı. |
4 | NC | Bağlantı yok, bu iğne açık olmalı. |
5 | NC | Bağlantı yok, bu iğne açık olmalı. |
6 | NC | Bağlantı yok, bu iğne açık olmalı. |
7 | NC | Bağlantı yok, bu iğne açık olmalı. |
8 | NC | Bağlantı yok, bu iğne açık olmalı. |
9 | NC | Bağlantı yok, bu iğne açık olmalı. |
10 | NC | Bağlantı yok, bu iğne açık olmalı. |
11 | LCD_VCC | LCD mantığı ve sürücü gücü 3.3V |
12 | LCD_VCC | LCD mantığı ve sürücü gücü 3.3V |
13 | LCD_VCC | LCD mantığı ve sürücü gücü 3.3V |
14 | NC | Bağlantı yok, bu iğne açık olmalı. |
15 | NC | Bağlantı yok, bu iğne açık olmalı. |
16 | NC | Bağlantı yok, bu iğne açık olmalı. |
17 | REV_SCAN |
Düşük → Normal Mod. Yüksek → Yatay ve Dikey Ters Tarama |
18 | RXO0- | LVDS'nin negatif diferansiyel veri girişi. |
19 | RXO0+ | Pozitif LVDS diferansiyel veri girişi. Kanal O0 (eşit) |
20 | RXO1- | LVDS'nin negatif diferansiyel veri girişi. Kanal O1 (eşit) |
21 | RXO1+ | Pozitif LVDS diferansiyel veri girişi. Kanal O1 (eşit) |
22 | RXO2- | LVDS'nin negatif diferansiyel veri girişi. Kanal O2 (eşit) |
23 | RXO2+ | Pozitif LVDS diferansiyel veri girişi. Kanal O2 (eşit) |
24 | LCD GND | LCD mantığı ve sürücü zemini |
25 | RXOC- | LVDS diferansiyel saat giriş negatif (eşit) |
26 | RXOC+ | Pozitif LVDS diferansiyel saat girişi. (farklı) |
27 | LCD GND | LCD mantığı ve sürücü zemini |
28 | RXO3- | LVDS farklılık veri girişi negatif. Kanal O3 ((odd) |
29 | RXO3+ | Pozitif LVDS diferansiyel veri girişi. Kanal O3 (eşit) |
30 | RXE0- | LVDS'nin negatif diferansiyel veri girişi. Kanal E0 (par) |
31 | RXE0+ | Pozitif LVDS diferansiyel veri girişi. Kanal E0 (par) |
32 | RXE1- | LVDS'nin negatif diferansiyel veri girişi. |
33 | RXE1+ | Pozitif LVDS diferansiyel veri girişi. Kanal E1 (par) |
34 | LCD GND | LCD mantığı ve sürücü zemini |
35 | RXE2- | LVDS farklılık veri girişi negatif. Kanal E2 (par) |
36 | RXE2+ | Pozitif LVDS diferansiyel veri girişi. Kanal E2 (par) |
37 | RXEC- | LVDS diferansiyel saat giriş negatif (eşit) |
38 | RXEC+ | Pozitif LVDS diferansiyel saat girişi (par) |
39 | RXE3- | LVDS'de negatif diferansiyel veri girişi. |
40 | RXE3+ | Pozitif LVDS diferansiyel veri girişi. Kanal E3 (par) |

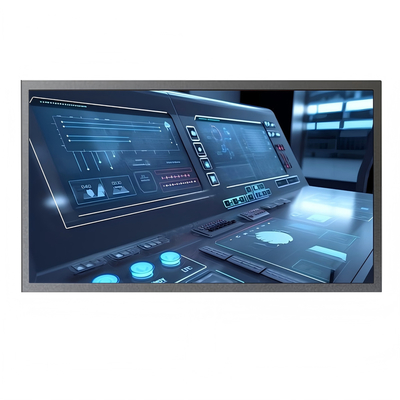

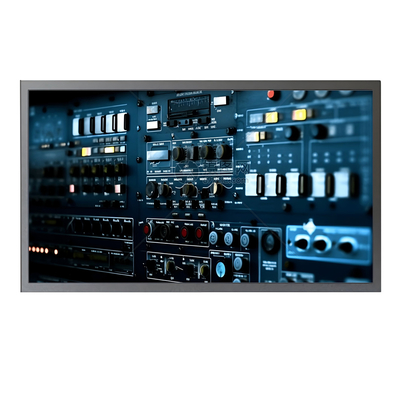

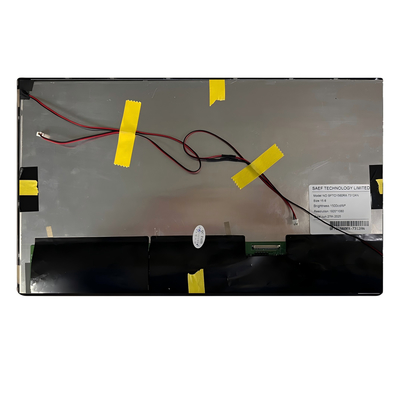

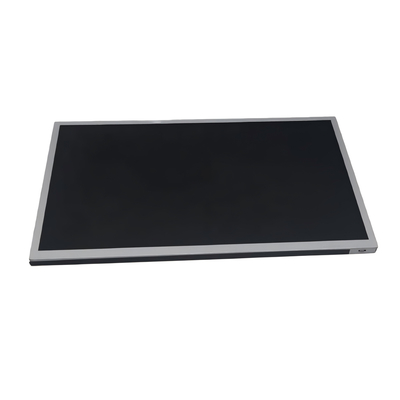

Ürün Görüntüsü
