Güneş Işığı Okulabilir 21.5 Inch TFT LCD Ekranı USB Dokunmatik Ekranla, Çin Endüstriyel TFT Ekranı 21.5 Inch

Güneş Işığı Okulabilir 21.5 Inç TFT LCD Ekranı USB Dokunmatik Ekranla, Çin Endüstriyel TFT Ekranı 21.5 InçÜrün Tanımı

SFTO2150SMT-7048A-CT PCAP TFT LCD ekranı, aktif anahtarlama cihazı olarak amorf silikon TFT'leri ( İnce Film Transistörleri) kullanan 21.5 inç renkli aktif matris TFT LCD modülüdür.SFTO2150SMT-7048A-CT PCAP TFT LCD ekran modülü 21Full-HD çözünürlükleri (1920 yatay 1080 dikey piksel dizisi) ile.5 inç çapraz olarak ölçülen aktif alan.Üst üste çizgi halinde düzenlenmiş MAVİ noktalar ve bu modül 16.7M ((Dengelleme) ((6bit+2FRC) renkleri ve renk gamı % 72'dir. Arka ışık sürüşü için LED sürücüsü bu modelde yer almaktadır.

SFTO2150SMT-7048A-CT PCAP TFT ekranı, Çift kanallı LVDS, 8 bit RGB veri girişi ve +3 sağlayarak 16.7M renkler ile 1920×3×1080 nokta paneli üzerindeki grafikleri ve metinleri göstermektedir.TFT-LCD panel sürüşü için 3VDC güç kaynağı voltajıBu SFTO2150SMT-7048A-CT TFT LCD ekran paneli, daha parlak ve net görüntüler elde etmek için mükemmel renk performansı için renk filtreleri dahil edilmiştir.Bu ekranı multimedya uygulamalarında kullanmak için en uygun hale getirmek- En iyi görüntüler her yönden.

* Rezerv Türü
* LVDS arayüzü
* Yüksek hızlı yanıt
* 6 bit (Hi-FRC) renk derinliği, 16.7M renkleri görüntüler
* İçeriye eklenmiş kenar tipi (LED) arka ışıklandırması
* RGB98% ve NTSC45% ile uyumludur (NTSC72% de mevcut)
* Yüksek parlaklık ve kontrast oranı, düşük yansıma ve geniş görüntüleme açısı
* Sadece DE (veriler etkinleştirilir)
* Roh ve Halogen içermiyor
* TEO 6.0, ES6.0 Uygun
* Gamma Düzeltmesi

Özellikleri:

Güç kaynağı voltajı VDD:5.0 V

Güç kaynağı akımı IVDD:500 mA

Hızlı akım IRUSH 2.0 A

İzin verilen Girdi RippleVoltage VRF: 300 mV

Yüksek Seviye Diferansiyel Giriş Sınır VoltajıVIH: +100 mV

Düşük seviye diferansiyel giriş eşiği voltajıVIL: -100 mV

Farklı giriş voltajı VID:200 - 600 mV

Giriş voltajı ((BL) VBL_I :-0.3 - VDD + 0.3 mV (V IH = 100mV,V IL = 100mV)

Farklı giriş ortak mod voltajı VCM: 1.0 1.2 1.5 V

Güç tüketimi VD:2.5 - 6 W

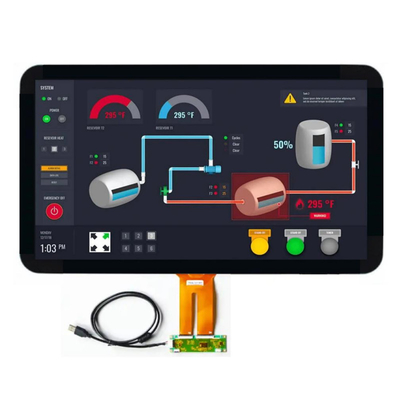

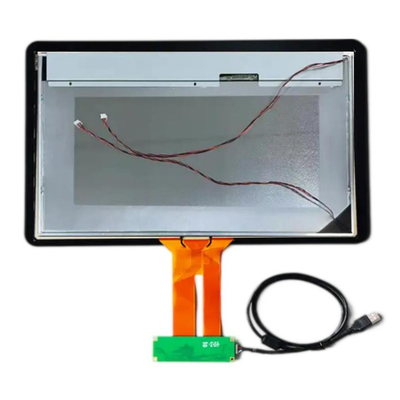

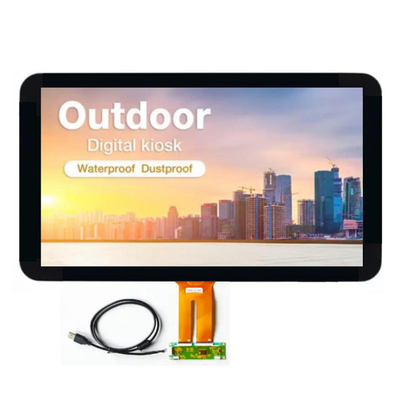

Güneş Işığı Okulabilir 21.5 Inç TFT LCD Ekranı USB Dokunmatik Ekranla, Çin Endüstriyel TFT Ekranı 21.5 InçPBölüm IMage

Güneş Işığı Okulabilir 21.5 Inch TFT LCD Ekranı USB Dokunmatik Ekranla, Çin Endüstriyel TFT Ekranı 21.5 Inch ÜrünÇizim

Ekran Pin Tanımı

1 RxO0 - LVDS negatif diferansiyel veri girişi (Odd verileri)

2 RxO0+ Pozitif LVDS diferansiyel veri girişi (Odd verileri)

3 RxO1- LVDS negatif diferansiyel veri girişi (Odd verileri)

4 RxO1+ Pozitif LVDS diferansiyel veri girişi (Odd verileri)

5 RxO2- LVDS negatif diferansiyel veri girişi (Odd verileri)

6 RxO2+ Pozitif LVDS diferansiyel veri girişi (Odd verileri)

7 GND Yer

8 RxOCLK- LVDS negatif diferansiyel saat girişi (Odd saat)

9 RxOCLK+ Pozitif LVDS diferansiyel saat girişi (Odd saat)

10 RxO3- LVDS negatif diferansiyel veri girişi (Odd verileri)

11 RxO3+ Pozitif LVDS diferansiyel veri girişi (Odd verileri)

12 RxE0 - LVDS negatif diferansiyel veri girişi (par veriler)

13 RxE0+ Pozitif LVDS diferansiyel veri girişi (par veriler)

14 GND Toprak

15 RxE1- LVDS negatif diferansiyel veri girişi (par veriler)

16 RxE1+ Pozitif LVDS diferansiyel veri girişi (par veriler)

17 GND Arazi

18 RxE2 - LVDS negatif diferansiyel veri girişi (par veriler)

19 RxE2+ Pozitif LVDS diferansiyel veri girişi (par veriler)

20 RxECLK- LVDS negatif diferansiyel saat girişi (par saat)

21 RxECLK+ Negatif LVDS diferansiyel saat girişi (par saat)

22 RxE3- LVDS negatif diferansiyel veri girişi (par veriler)

23 RxE3+ Pozitif LVDS diferansiyel veri girişi (par veriler)

24 GND Ground 25 CTL CTL_DVR

26 CE CE_ DVR 27 NC Bağlantı yok

28 VDD Güç kaynağı Giriş Voltajı

29 VDD Güç kaynağı Giriş Voltajı

30 VDD güç kaynağı giriş voltajı

PCAB USB Pin Tanımı

1 VBUS / VDD

2 DN / D-

3 DP / D+

4 GND

Fabrika Tesisleri ve Sertifikaları

Projectioned Capacitive (PCAP) dokunuşu

Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.

PCAP dokunmatik ekranları sıvı kristal ekranlarla (LCD'ler) birleştirebiliriz.Bu, tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..

Kapak Camı:

1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF

Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232

Dokunmatik ekran OCA Bağlama malzemelerinin tanıtımı

Teknolojinin gelişmesiyle birlikte, elektronik cihazlarımızın, özellikle dokunmatik ekranların gelişimi,Optik bağlama yapısı için optik malzemeler için daha yüksek ve daha yüksek alıyorlarRenksiz şeffaflık,% 98'den fazla ışık geçirgenliği, iyi yapışma gücü, oda sıcaklığında veya orta sıcaklıkta sertleştirilebilir,ve küçük sertleştirme küçülme özelliklerine sahiptir, bu yapışkan optik yapışkan olarak adlandırılır. Silikon, akrilik reçine, doymamış poliester, poliüretan, epoksi reçine vb. gibi farklı malzemelerden yapılan optik yapışkanlar.

1OCA nedir?

OCA (Optically Clear Adhesive), optik akrilik yapıştırıcının altyapı olmayan bir malzeme haline getirilmesiyle elde edilen matris malzemesi olmayan iki taraflı yapıştırıcı banttır.ve daha sonra üst ve alt katmanlarda bir katman serbest bırakma filmi laminasyon.

2. OCA'nın avantajları

Yüksek temizlik, yüksek ışık geçirgenliği, düşük sis; Yapıştırıcı tabakasının kalınlığı tekdüze ve düzlüğü yüksektir; Laminasyondan sonra yüksek yapışkanlık ve yüksek yapışma gücü; Yumuşaktan yumuşak,yumuşaktan sertlere, sertden sertlere monte edilebilir ve uygun malzemenin geniş bir uygulanabilirliği vardır.

3OCA'nın dezavantajları

Esnek ekranların ve büyük boyutlu ekranların geliştirilmesi ve sert ortamlarda ekranların artan uygulanması, OCA'nın eksikliklerini daha belirgin hale getiriyor:

1) Bülbüller tam laminatörle üretilmesi kolaydır ve laminatörün boyutu ne kadar büyükse, baloncuk olasılığı o kadar büyüktür.

2) Katı yapıştırıcının akıcılığı zayıf ve düz olmayan yüzeylerdeki boşluk doldurma etkisi iyi değildir, bu da çerçeveli LCD ekranlarının tam laminatı için uygun değildir;

3) Büyük boyutları laminat etmek zordur ve laminatör verimi ve üretim verimliliği düşüktür;

4) Zayıf yüzey laminatör etkisi;

5) Bağlama istikrarı güçlü değildir ve bağlama gücü sıcaklık artışıyla yavaş yavaş azalır;

6) Laminasyondan sonra, yeniden işlenmesi kolay değildir ve yeniden işleme maliyeti yüksektir;

7) İkincil kirliliğe neden olan toz ve kirlilikleri kolayca emiyor;

8) Ekranın dayanıklılığını ve patlama geçirmezliğini etkili bir şekilde artıramaz; Laminasyondan sonra, ekranın patlama geçirmezliği iyi değildir, düşmeye karşı dayanıklı değildir,ve ekran kolayca hasar görür.;

9) Her ürün ayrı ayrı kesilmelidir.

4OCA yapım şirketi.

3M ve tesa, 3M üretim kapasitesinin uzun süredir çoğunlukla geleneksel LCD üreticileri tarafından işgal edildiği ve temel olarak en yüksek düzeyde pazarı işgal ettiği ana ürünlerdir.Japonya'dan Mitsubishi ve Nitto Denko, Güney Kore'den LG Chem ve Güney Kore'den SKC.

5. OCR nedir?

OCR (Optical Clear Resin) bir tür optik yapıştırıcıdır, çünkü yapıştırıcı sıvı durumdadır, ayrıca sıvı optik yapıştırıcı, optik su yapıştırıcısı veya LOCA olarak da bilinir.Yapıştırıcı renksiz ve şeffaf.,% 98'den fazla bir ışık geçirgenliği ile ve küçük sertleştirme küçülme ve sararma direnci özelliklerine sahiptir.OCR'nin büyük boyutta benzersiz avantajları var, eğri yüzeyler, sert ortamlar ve diğer alanlar.

6. OCR/LOCA'nın avantajları

1) Güçlü uygulanabilirlik, bir yapıştırıcı çeşitli laminatör ürünlerine karşılık gelebilir;

2) Sıvı yapıştırıcı güçlü bir akışkanlığa sahiptir, mürekkep kalınlığına duyarlı değildir ve iyi boşluk doldurma özelliğine sahiptir;

3) Büyük boyutlu laminatör için uygundur ve laminatör ürününün boyutunda herhangi bir kısıtlama yoktur;

4) Yüzey laminasyonu veya karmaşık yapı laminasyonu için uygundur;

5) Yüksek laminatör verimi ve iyi işleme performansı;

6) Kimyasal bağlama, bağlama sıcaklıktan daha az etkilenir ve bağlama istikrarı güçlüdür.

7. OCR/LOCA üretim şirketleriBunlar: Wacker, Henkel, Momentive, DuPont;

SAEF Technology, akıllı ve dokunmatik endüstriler için işlevsel malzemeler için tam çözümler sunmaya kararlıdır.ve ekran kapak camı gibi ekran bileşenlerinin optik laminat işleminde kullanılan dokunmatik ekranlar için yüksek hassasiyetli silikon OCR ürünleri geliştirmiştir, dokunmatik sensörler ve LCD modülleri. silikon OCR ve A/R camının birleştirilmesi, dokunmatik ekran ve ekran paneli arasındaki hava katmanındaki ışık kaybı sorununu mükemmel bir şekilde çözer.Güneş ışığında kontrastı %400 artırabilir ve dokunmatik ekranın iç ve dış görünümünü iyileştirebilir.Yüksek hassasiyetli dokunmatik paneller için silikon OCR, -50-200°C aralığında uzun süre kullanılabilir.Ekranın güvenilir performansını iyileştiren ve böylece ekran ürününün ömrünü uzatanÇerçeveye monte edilmiş bileşenlerle karşılaştırıldığında, yüksek hassasiyetli dokunmatik ekranlar için silikon OCR / LOCA, dış etkilerin etkisini de azaltabilir, darbe direncini ve bükme gücünü artırabilir,ve dokunmatik ekranların güvenilirliğini artırmakSıvı silikon OCR, çok çeşitli ürün yapışkanlık kalınlıklarını sağlar, mürekkepler ve kaplamalar arasındaki boşlukları daha iyi doldurur ve daha ince tasarımları sağlar.

Bizimle İletişim

Projeleriniz hakkında bilgi almak isteriz, herhangi bir sorunuz varsa, bize sales2@saef.com.cn adresinde ulaşabilirsiniz.
