Çin Endüstriyel TFT Ekranı 13.3 Inch, 13.3 Inch FHD Çözünürlüğü Endüstriyel Kapasitif Dokunmatik LCD Monitörü

Çin Endüstriyel TFT Ekranı 13.3 Inch, 13.3 Inch FHD Çözünürlüğü Endüstriyel Kapasitif Dokunmatik LCD Monitör Ürün Tanımı

SFTO1330JD-7057A-CT TFT LCD ekranı, aktif anahtarlama cihazları olarak amorf silikon TFT'leri ( İnce Film Transistörleri) kullanan 13.3 inç renkli aktif matris TFT LCD modülüdür.SFTO1330JD-7057A-CT TFT LCD ekran modülü 13.3 inç çaplı ölçülen aktif alan, Full-HD çözünürlükleri ile (1920 yatay 1080 dikey piksel dizisi).Üst üste çizgi halinde düzenlenmiş MAVİ noktalar ve bu modül 16.7M ((Dengelleştirilmiş) ((6bit+2FRC) renkleri ve renk gamı % 72'dir. Arkaplan ışığındaki sürüş için LED sürücüsü bu modelde yer almaktadır.

SFTO1330JD-7057A-CT TFT LCD ekranı, eDP (Embedded Display Port) Ver1.2 arayüzünü kullanarak ve +3 sağlayarak 16.7M renkler ile 1920×3×1080 nokta paneli üzerinde grafik ve metinleri göstermektedir.TFT-LCD panel sürüşü için 3VDC güç kaynağı voltajıBu SFTO1330JD-7057A-CT TFT LCD ekran panelinde, daha parlak ve net görüntüler elde etmek için mükemmel renk performansı için renk filtreleri yerleştirilmiştir.Bu ekranı multimedya uygulamalarında kullanmak için en uygun hale getirmek.Optimal görüntüleme her yönde.Arka ışık ile çalışan LED denetleyici olmadan. EDP aktarım hızı özellikleri: 2.7Gbps / 2 şerit 8 bit.

* Rezerv Türü
* eDP arayüzü
* Yüksek hızlı yanıt
* 6 bit (Hi-FRC) renk derinliği, 16.7M renkleri görüntüler
* İçeriye eklenmiş kenar tipi (LED) arka ışıklandırması
* RGB% 98 ve NTSC% 72 ile uyumludur
* Yüksek parlaklık ve kontrast oranı, düşük yansıma ve geniş görüntüleme açısı
* Sadece DE (veriler etkinleştirilir)
* Roh ve Halogen içermiyor
* TEO 6.0, ES6.0 Uygun
* Gamma Düzeltmesi

Özellikleri:

Çin Endüstriyel TFT Ekranı 13.3 Inch, 13.3 Inch FHD Çözünürlüğü Endüstriyel Kapasitif Dokunmatik LCD Monitör Ürün Çizimi

Ekran Pin Tanımı

1 NC Bağlantı yok

2 H-GND Yer

3 LAN1_N Ek sinyal bağlantısı _Lane1

4 LAN1_P Gerçek sinyal bağlantısı _Lane1

5 H-GND Toprak

6 LAN0_N Ek sinyal bağlantısı _Lane0

7 LAN0_P Gerçek sinyal bağlantısı _Lane0

8 H-GND Yüksek Hızlı Yer

9 AUXP Gerçek Sinyal Bağlantısı _Yardım Kanalı

10 AUXN Ek Sinyal Bağlantısı _Yardım Kanalı

11 H-GND Yer

12 LCD_VCC Güç kaynağı, 3.3V (tipik)

13 LCD_VCC Güç kaynağı, 3.3V (tipik)

14 BIST Panel öz test etkinleştir

15 H-GND Toprak

16 H-GND Toprak

17 HPD HPD ((Hot Plug Detect) Sinyal Pin

18 BL_GND Yüksek Hızlı Yer

19 BL_GND Yüksek Hızlı Yer

20 BL_GND Yüksek Hızlı Yer

21 BL_GND Yüksek Hızlı Yer

22 BL_EN Arkaplan ışığı açık/kapalı

23 BL_PWM Arka ışık PWM Hafifleştirme

24 NC Bağlantı yok

25 NC Bağlantı yok

26 BL_PWR Arka ışık gücü

27 BL_PWR Arka ışık gücü

28 BL_PWR Arkaplan Işık Gücü

29 BL_PWR Arka ışık gücü

30 NC Bağlantı yok

PCAB USB Pin Tanımı

1 VCC

2 USB-

3 USB+

4 GND

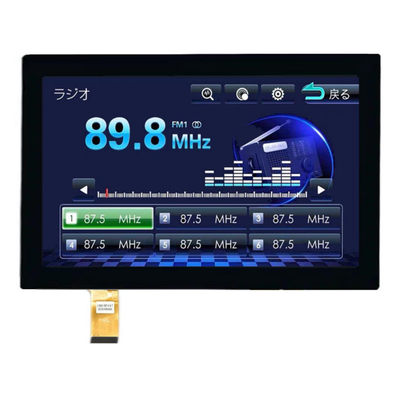

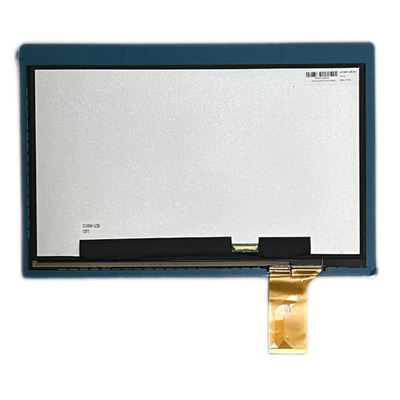

Çin Endüstriyel TFT Ekranı 13.3 Inch, 13.3 Inch FHD Çözünürlüğü Endüstriyel Kapasitif Dokunmatik LCD Monitör Ürün Görüntüsü

Fabrika Tesisleri ve Sertifikaları

Projectioned Capacitive (PCAP) dokunuşu

Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.

PCAP dokunmatik ekranları sıvı kristal ekranlarla (LCD'ler) birleştirebiliriz.tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..

Kapak Camı:

1Şekil: Özel boyutlar, şekiller, kenar işlemleri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF

Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232

Dokunmatik ekran OCA Bağlama malzemelerinin tanıtımı

Teknolojinin gelişmesiyle birlikte, elektronik cihazlarımızın, özellikle dokunmatik ekranların gelişimi,Optik bağlama yapısı için optik malzemeler için daha yüksek ve daha yüksek oluyorRenksiz şeffaflık,% 98'den fazla ışık geçirgenliği, iyi yapışma gücü, oda sıcaklığında veya orta sıcaklıkta sertleştirilebilir,ve küçük sertleştirme küçülme özelliklerine sahiptir, bu yapışkan optik yapışkan olarak adlandırılır. Silikon, akrilik reçine, doymamış poliester, poliüretan, epoksi reçine vb. gibi farklı malzemelerden yapılan optik yapışkanlar.

1OCA nedir?

OCA (Optically Clear Adhesive), optik akrilik yapıştırıcının altyapı olmayan bir malzeme haline getirilmesiyle elde edilen matris malzemesi olmayan iki taraflı yapıştırıcı banttır.ve daha sonra üst ve alt katmanlarda bir katman serbest film laminatör.

2. OCA'nın avantajları

Yüksek temizlik, yüksek ışık geçirgenliği, düşük sis; Yapıştırıcı tabakasının kalınlığı tekdüze ve düzlüğü yüksektir; Laminasyondan sonra yüksek yapışkanlık ve yüksek yapışma gücü; Yumuşaktan yumuşak,yumuşaktan sertlere, sertden sertlere monte edilebilir ve uygun malzemenin geniş bir uygulanabilirliği vardır.

3OCA yapım şirketi.

3M ve tesa, 3M üretim kapasitesinin uzun süredir çoğunlukla geleneksel LCD üreticileri tarafından işgal edildiği ve esasen en yüksek düzeyde pazarı işgal ettiği ana ürünlerdir.Japonya'dan Mitsubishi ve Nitto Denko, Güney Kore'den LG Chem ve Güney Kore'den SKC.

4. OCR nedir?

OCR (Optical Clear Resin) bir tür optik yapıştırıcıdır, çünkü yapıştırıcı sıvı halindedir, ayrıca sıvı optik yapıştırıcı, optik su yapıştırıcısı veya LOCA olarak da bilinir.Yapıştırıcı renksiz ve şeffaf.,% 98'den fazla bir ışık geçirgenliği ile ve küçük sertleştirme küçülme ve sararma direnci özelliklerine sahiptir.OCR'nin büyük boyutta benzersiz avantajları var, eğri yüzeyler, sert ortamlar ve diğer alanlar.

5. OCR/LOCA'nın avantajları

1) Güçlü uygulanabilirlik, bir yapıştırıcı çeşitli laminatör ürünlerine karşılık gelebilir;

2) Sıvı yapıştırıcı güçlü bir akışkanlığa sahiptir, mürekkep kalınlığına duyarlı değildir ve iyi boşluk doldurma özelliğine sahiptir;

3) Büyük boyutlu laminatör için uygundur ve laminatör ürününün boyutunda herhangi bir kısıtlama yoktur;

4) Yüzey laminasyonu veya karmaşık yapı laminasyonu için uygundur;

5) Yüksek laminatör verimi ve iyi işleme performansı;

6) Kimyasal bağlanma, bağlanma sıcaklıktan daha az etkilenir ve bağlanma istikrarı güçlüdür.

6. OCR/LOCA üretim şirketleriBunlar: Wacker, Henkel, Momentive, DuPont;

SAEF Technology, akıllı ve dokunmatik endüstriler için işlevsel malzemeler için tam çözümler sunmaya kararlıdır.ve ekran kapak camı gibi ekran bileşenlerinin optik laminat işleminde kullanılan dokunmatik ekranlar için yüksek hassasiyetli silikon OCR ürünleri geliştirmiştir, dokunmatik sensörler ve LCD modülleri. silikon OCR ve A/R camının birleştirilmesi, dokunmatik ekran ile ekran paneli arasındaki hava katmanındaki ışık kaybı sorununu mükemmel bir şekilde çözer.Güneş ışığında kontrastı %400 artırabilir ve dokunmatik ekranın iç ve dış görünümünü iyileştirebilir.Yüksek hassasiyetli dokunmatik paneller için silikon OCR, -50-200°C aralığında uzun süre kullanılabilir.Ekranın güvenilir performansını iyileştiren ve böylece ekran ürününün ömrünü uzatanÇerçeveye monte edilmiş bileşenlerle karşılaştırıldığında, yüksek hassasiyetli dokunmatik ekranlar için silikon OCR / LOCA, dış etkilerin etkisini de azaltabilir, darbe direncini ve bükme gücünü artırabilir.ve dokunmatik ekranların güvenilirliğini artırmakSıvı silikon OCR, çok çeşitli ürün yapışkanlık kalınlıklarını sağlar, mürekkepler ve kaplamalar arasındaki boşlukları daha iyi doldurur ve daha ince tasarımları sağlar.
