Ürün ayrıntıları:
|
Ekran boyutu: | 15.6 inç diyagonal | Ekran Tipi: | Endüstriyel TFT LCD Modülü |
---|---|---|---|
Karar: | 1920 × 1080 piksel (RGB şerit) | saklama derecesi.: | -30°C ila +80°C |
Çalışma sıcaklığı.: | -35°C ila +85°C | Parlaklık: | 500 cd/m² |
Kontrast Oranı: | 1200:1 (Tip.) | Arabirim: | 8 bit LVD girişi, I-PEX konnektörü |
Yüzey Tedavisi: | AG/AR/AF Kaplamalar (seçilebilir) | Dokunmatik teknoloji: | kapasitif dokunmatik panel |
kapak camı: | Goril cam/temperli cam/pmMA | Temas noktaları: | 10 noktalı çoklu dokunuş |
dokunmatik arayüz: | I²C/USB/RS232 (Yapılandırılabilir) | IC Seçenekleri: | Eeti, Ilitek, Cypress, Goodix |
Özelleştirme: | İpek baskı, logo, kesimler | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | FHD Endüstriyel TFT Ekranı,Kapasitatif dokunmatik panel endüstriyel TFT ekranı |
SFTO1560JD-7328BN'i Tanıtmak A Professional-Grade 15.6" FHD Endüstriyel TFT Ekranı
BuSFTO1560JD-7328BNYüksek performanslıendüstriyel TFT LCD modülüEndüstriyel, tıbbi, havacılık ve deniz ortamlarında sağlam uygulamalar için tasarlanmıştır.15.6 inç çaplı aktif alanveTam HD çözünürlük (1920 x 1080), bu ekran aşırı koşullarda olağanüstü netlik ve güvenilirlik sağlar.
Temel özellikleri:
Teknik özellikler:
Uygulamalar:
Neden SFTO1560JD-7328BN'i seçtiniz?
Avrupa ve ABD'deki OEM ve Sistem Entegratörleri için mükemmel:
SFTO1560JD-7328BN,endüstriyel otomasyon, sağlık ve havacılık sektörleriKompakt tasarımı, yüksek parlaklığı ve geniş sıcaklık toleransı, bu cihazı ihtiyaç duyan profesyoneller için en iyi seçim haline getirir.uzlaşmaz güvenilirlik.
Toplu sipariş veya özelleştirme için bugün bizimle iletişime geçin!
Saef Technology Limited'de,Sontan sona destekÇin merkezli ve küresel dağıtım ile, müşteriler için hızlı teslimat ve teknik destek sağlıyoruzKuzey Amerika ve Avrupa.
Özellikler
Parametreler | Spesifikasyon | Birim |
Etkin Alan | 345.6 ((W) x 194.4 ((H) | mm |
Piksel Sayısı | 1920 x RGB x 1080 | piksel |
Pixel Pitch | 0.18 ((W) x 0.18 ((H) | mm |
Piksel Düzenlemesi | RGB Dikey şerit | |
Ekran Kipi | Normalde siyah. | |
Renkleri Göster | 8 bit | Renkler |
Yüzey Tedavisi | HC | |
Kontrast oranı | Tipik olarak 1200 dakika.1000 | |
Görme açısı ((CR>10) | Tip.85/85/85/85 | deg. |
Renk aralığı | % 72 NTSC | |
Parlaklık | 500 tip 425 dakika | cd/m2 |
Parlaklık Tekdüzeliği | % 80 tip % 75 dakikası | |
Güç tüketimi | - Max. - Hayır.10.65W Tip 9.55W | watt |
Çizelge Boyutu | 363.8 çarpı 215.9 | mm |
Ağırlık | Tip: 850 gram | gram |
Dış Boyutlar
Arayüz Pin Tanımı
- Hayır, hayır. |
Simge |
- Hayır, hayır. |
Simge |
||
1 |
RE3P |
Pozitif LVDS diferansiyel veri girişi Kanal E3 ((Even) |
21 |
RO1N |
LVDS'nin negatif diferansiyel verileri giriş kanalı O1 ((Odd) |
2 |
RE3N |
LVDS'nin negatif diferansiyel veri girişi Kanal E3 ((Eşit) |
22 |
RO0P |
Pozitif LVDS diferansiyel verileri put kanalında O0 ((Odd) |
3 |
RECLKP |
Pozitif LVDS diferansiyel saat girişi t (Even) |
23 |
RO0N |
LVDS'nin negatif diferansiyel verileri i nput Kanalı O0 ((Odd) |
4 |
Hatırla. |
LVDS diferansiyel saat girişleri negatif ((Eşit) |
24 |
GND |
LCD Yer |
5 |
RE2P |
Pozitif LVDS diferansiyel veri girişi Kanal E2 ((Even) |
25 |
NC |
SAEF kullanımı için SDA, bu iğne açık olmalıdır |
6 |
RE2N |
LVDS'nin negatif diferansiyel veri girişi kanalı E2 ((Par) |
26 |
NC |
SAEF kullanımı için SCL, bu iğne açık olmalıdır |
7 |
GND |
LCD Yer |
27 |
NC |
SAEF kullanımı için MTP, bu iğne açık olmalıdır |
8 |
RE1P |
Pozitif LVDS diferansiyel veri girişi Kanal E1 ((Eşit) |
28 |
LCD_VCC |
LCD Gücü 3.3V |
9 |
RE1N |
LVDS'nin negatif diferansiyel veri girişi kanalı E1 ((Eşit) |
29 |
LCD_VCC |
LCD Gücü 3.3V |
10 |
RE0P |
Pozitif LVDS diferansiyel veri girişi Kanal E0 ((Eşit) |
30 |
LCD_VCC |
LCD Gücü 3.3V |
11 |
RE0N |
LVDS farklılık verisi giriş kanalı E0 ((Eşit) |
31 |
LED_PW M |
Arka ışık ayarlama,3.3V(3V~3.6V) |
12 |
RO3P |
Pozitif LVDS diferansiyel veri girişi Kanal O3 ((Odd) |
32 |
LED_EN |
Pin'i etkinleştir.3.3V(3V~3.6V) |
13 |
RO3N |
LVDS farklılık veri girişi kanalı O3 ((Odd) |
33 |
GND |
Toprak |
14 |
GND |
LCD Yer |
34 |
STBYB |
Derin bekleme modunda ayarlamalı. |
15 |
ROCLKP |
Pozitif LVDS diferansiyel saat girişi t (Odd) |
35 |
RSTB |
Aygıt LCD sürücü IC için sıfırlama, düşük aktif |
16 |
ROCLKN |
LVDS diferansiyel saat girişleri negatif (Odd) |
36 |
GND |
Toprak |
17 |
GND |
LCD Yer |
37 |
BL_POW Acil Servis |
+12V Vi güç kaynağı |
18 |
RO2P |
Pozitif LVDS diferansiyel veri girişi Kanal O2 ((Odd) |
38 |
BL_POW Acil Servis |
+12V Vi güç kaynağı |
19 |
RO2N |
LVDS farklılık veri girişi O2 (Odd) kanalı |
39 |
BL_POW Acil Servis |
+12V Vi güç kaynağı |
20 |
RO1P |
Pozitif LVDS diferansiyel veri girişi Kanal O1 ((Odd) |
40 |
BL_POW Acil Servis |
+12V Vi güç kaynağı |
Optik özellikleri
Ürün |
Simge |
Durum |
Min. |
Tipik. |
En fazla. |
Birim |
parlaklık |
Basınç |
θ=0° |
425 |
500 |
- Hayır. |
cd/m2 |
L255 Tekrartı |
△Bp |
|
75 |
80 |
- Hayır. |
% |
Görme açısı |
θL |
Cr≥10 |
- Hayır. |
85 |
- Hayır. |
deg |
|
θR |
|
- Hayır. |
85 |
- Hayır. |
|
|
ψT |
|
- Hayır. |
85 |
- Hayır. |
|
|
ψB |
|
- Hayır. |
85 |
- Hayır. |
|
Kontrast oranı |
Kr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
CIE1931'in Renk Koordinatı |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
Wy. |
|
0.299 |
0.329 |
0.359 |
|
Renk aralığı |
|
NTSC |
- Hayır. |
72 |
- Hayır. |
% |
Gamma |
|
25°C |
2.0 |
2.2 |
2.4 |
% |
Karşılıklı ses |
|
25°C |
- Hayır. |
- Hayır. |
2 |
% |
Arka ışık özellikleri
Parametreler |
Simge |
Değerler |
Birim |
||
|
|
- Min. |
Tipik. |
- Max. - Hayır. |
|
LED Güçlendirme Voltajı |
V LED |
28 |
30 |
31 |
V |
LED besleme akımı |
İLED |
- |
252 |
- |
mA |
Güç tüketimi |
PLED |
- |
8.89 |
9.19 |
W |
LED miktarı |
QLED |
- |
40 |
- |
EA |
LED ömrü |
TLED |
40000 |
50000 |
- |
Saatler. |
CTP Specifikasyonu (ihtiyaç duyulmaz)
Kategoriler | Parametreler | Spesifikasyon |
Genel | Yapı | Kapak Cam + DITO Cam |
Kapak Lens Güçlendirme | Kimyasal Olarak Güçlendirilmiş | |
Kapak lensinin yüzey sertliği | ≥6H (Kalem sertliği) | |
Işık iletim hızı | % 85 | |
Çalışma sıcaklığı | -30°C ~ +80°C, %85 RH | |
Depolama sıcaklığı | -35°C ~ +85°C, %85 RH | |
Elektrikli | Arayüz | IIC / USB / UART |
Dokunma IC | IL12511 | |
Güç kaynağı voltajı (VDD) | 3.3V veya 5V (Seçilebilir) | |
Ev sahibi direnci (SDA/SCL) | Ana panoda yapılandırılabilir | |
Çevre | Çalışma koşulları | Sis/yüzey suyunda işlevsel |
Yüzey Özellikleri | Yüzey mürekkebi | UV karşıtı |
Yüzey Tedavisi | Parlama önleyici (Haze: 10%) | |
LCD-TP Laminasyon | OCA (Optik Açık Yapıştırıcı) | |
Uygunluk | Maddi Standartlar | RoHS ve Halogen Serbest Uyumlu |

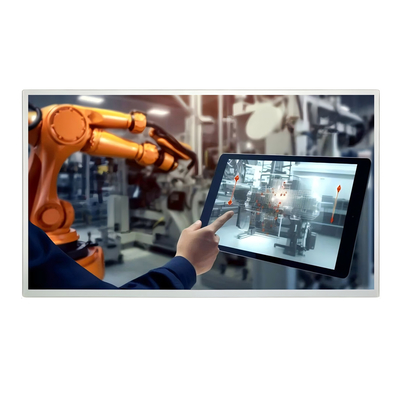

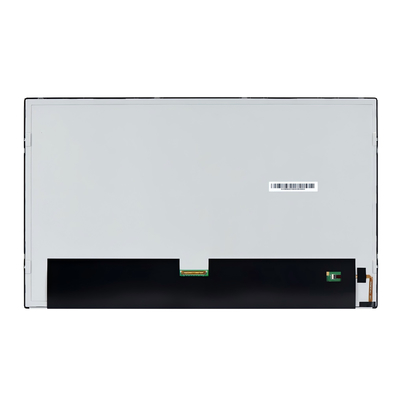

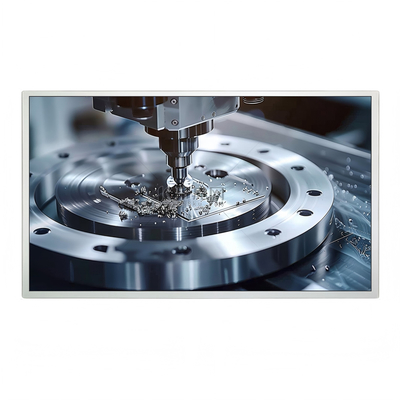

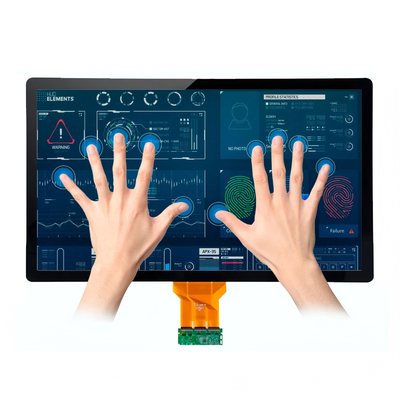

Ürün Görüntüsü
