20x4 Karakter LCD Ekran Modülü Sarı/Yeşil STN 3.3V Mantık Arka Işık -20°C-70°C İzleme Yönü Saat 6 Uygunluk REACH RoHS Uyumlu

20x4 Karakter LCD Ekran Modülü Sarı/Yeşil STN 3.3V Mantık Arka Işık -20°C-70°C İzleme Yönü Saat 6 Uygunluk REACH RoHS Uyumlu
20x4 Karakter LCD Ekran Modülü Sarı/Yeşil STN 3.3V Mantık Arka Işık -20°C-70°C İzleme Yönü Saat 6 Uygunluk REACH RoHS Uyumlu 20x4 Karakter LCD Ekran Modülü Sarı/Yeşil STN 3.3V Mantık Arka Işık -20°C-70°C İzleme Yönü Saat 6 Uygunluk REACH RoHS Uyumlu 20x4 Karakter LCD Ekran Modülü Sarı/Yeşil STN 3.3V Mantık Arka Işık -20°C-70°C İzleme Yönü Saat 6 Uygunluk REACH RoHS Uyumlu

Büyük resim :  20x4 Karakter LCD Ekran Modülü Sarı/Yeşil STN 3.3V Mantık Arka Işık -20°C-70°C İzleme Yönü Saat 6 Uygunluk REACH RoHS Uyumlu

Ürün ayrıntıları:
Menşe yeri: Shenzhen Çin
Marka adı: SAEF
Sertifika: ISO9001 / ISO14000
Model numarası: SFBM2004HX-AY (3.3V)
Ödeme & teslimat koşulları:
Min sipariş miktarı: 3 parça
Fiyat: The lowest market price guaranteed
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 1-5 hafta
Ödeme koşulları: paypal, banka havalesi
Yetenek temini: Ayda 3000K adet

20x4 Karakter LCD Ekran Modülü Sarı/Yeşil STN 3.3V Mantık Arka Işık -20°C-70°C İzleme Yönü Saat 6 Uygunluk REACH RoHS Uyumlu

Açıklama
Ekran Tipi: Karakter LCD'si Biçim: 20 karakter x 4 satır
Teknoloji: STN Pozitif Transif Renk Göster: Sarı yeşil
Görüntüleme yönü: saat 6 Arka ışık: Beyaz LED (yan aydınlatılmış)
Arabirim: 8 bit paralel (HD44780 uyumlu) Sürücü IC: SPLC780D
Mantıksal Voltaj: 3.3V Çalışma sıcaklığı: -20°C ila +70°C
Ömür: 40.000 saat uyma: REACH ve RoHS Uyumlu
Vurgulamak:

20x4 Karakter LCD ekran

,

STN Karakter LCD Ekran Modülü

,

Karakter LCD Ekran Modülü



HMI ve Kontrol Sistemleri için Endüstriyel 20×4 Karakter LCD Modülü



Saef Technology'nin dayanıklı ekranı, zorlu ortamlarda net Sarı/Yeşil metin sunar, Alman ve Amerikan endüstriyel otomasyonu için 3.3V uyumluluğu ile tasarlanmıştır.



Mühendisler için Temel Avantajlar:

HD44780 Uyumlu Tasarım

  • Eski sistemler için tak ve çalıştır yedek | 8 bit paralel arayüz | SPLC780D denetleyici

​​Endüstriyel Sınıf Güvenilirlik

  • -20°C'de soğuk çalıştırma özelliği (120 saat boyunca -20°C'de test edilmiştir)
  • ESD koruması: ±8kV hava / ±4kV temas deşarjı
  • Titreşime dayanıklı (10-55Hz, 1.5mm genlik)

Optimize Edilmiş Güç Verimliliği

  • Mantık ve arka aydınlatma için tek 3.3V besleme
  • Düşük tüketim: maks. 0.8mA (mantık) + 40mA (LED)
  • Kontrast ayarı için VO pini



Teknik Özellikler:

Karakter Boyutu: 4.76×2.96 mm

Görüş Alanı: 77×25.2 mm

Boyutlar: 98×60×13.2 mm

Görev/Önyargı: 1/16 Görev, 1/5 Önyargı



Uygulamalar:

Fabrika Otomasyonu (Endüstri 4.0)

CNC Makine Kontrolleri | Tıbbi Cihazlar

Laboratuvar Ekipmanları | HVAC Sistemleri

Perakende POS Terminalleri | Gömülü Kontrol Cihazları



Uygunluk ve Garanti:

RoHS/REACH uyumlu | ISO 9001/14001 sertifikalı

1 yıl garanti | MIL-STD-105E denetim standardı




Mekanik Boyutlar

20x4 Karakter LCD Ekran Modülü Sarı/Yeşil STN 3.3V Mantık Arka Işık -20°C-70°C İzleme Yönü Saat 6 Uygunluk REACH RoHS Uyumlu 0





Özellikler



Öğe Standart Değer
Ekran Tipi 20 karakter × 4 satır
LCD Tipi STN, Pozitif, Sarı/Yeşil, Geçirgen
Sürücü Durumu LCD Modülü: 1/16 Görev, 1/5 Önyargı
Görüş Yönü 6 O'clock (Saat 6)
Arka Işık Tipi YAN BEYAZ
Arayüz 8 bit MPU arayüzü
Sürücü IC SPLC780D





Mekanik Özellikler



Öğe Standart Değer Birim
Dış Hat Boyutu 98(U) * 60(G) * Maks. 13.2(T) mm
Görüş Alanı 77(U) * 25.2(G) mm
Nokta boyutu 0.56(G) × 0.56(Y) mm
Nokta aralığı 0.6(G) × 0.6 (Y) mm
Karakter boyutu 4.76(G) × 2.96(Y) mm





Mutlak Maksimum Değerler



Öğe Sembol Durum Min. Maks. Birim
Sistem Güç Kaynağı Gerilimi VDD - -0.3 3.5 V
LCD Sürücü Besleme Gerilimi VLCD - VDD-12 VDD-0.3 V
Giriş Gerilimi VIN - -0.3 VDD + 0.3 V
Çalışma Sıcaklığı TOP - -20 70 °C
Depolama Sıcaklığı TST - -30 80 °C
Depolama Nemi HD Ta < 40 °C 20 90 %RH





DC Elektriksel Özellikler



Öğe Sembol Durum Min. Tip. Maks. Birim
Mantık Besleme Gerilimi VDD - - 3.3 - V
Giriş Yüksek Gerilimi VIH - 0.8VDD - VDD V
Giriş Düşük Gerilimi VIL - GND - 0.3VDD V
Çıkış Yüksek Gerilimi VOH - 0.7VDD - VDD V
Çıkış Düşük Gerilimi VOL - GND - 0.2VDD V

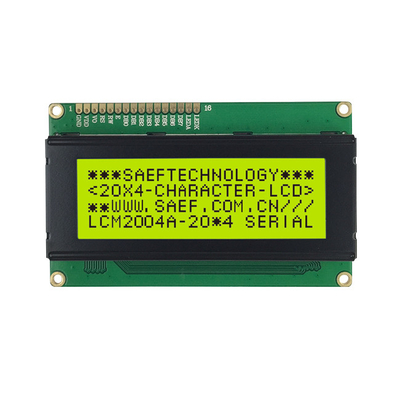

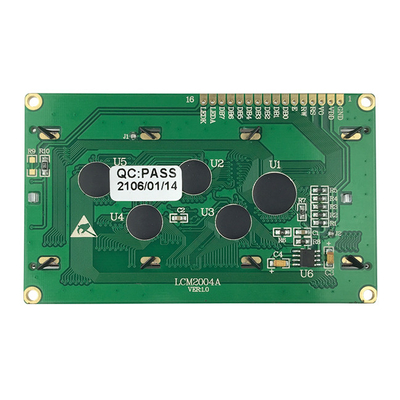

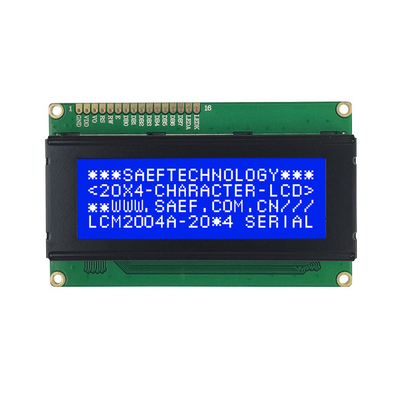

Ürün Resimleri

20x4 Karakter LCD Ekran Modülü Sarı/Yeşil STN 3.3V Mantık Arka Işık -20°C-70°C İzleme Yönü Saat 6 Uygunluk REACH RoHS Uyumlu 1

20x4 Karakter LCD Ekran Modülü Sarı/Yeşil STN 3.3V Mantık Arka Işık -20°C-70°C İzleme Yönü Saat 6 Uygunluk REACH RoHS Uyumlu 2
