SFBM2004HX-A-Y 20x4 Karakter LCD Ekran Modülü 3V STN Sarı/Yeşil SPLC780D Uyumlu Kontrast Ayarı VO Pini Kolay Ayarlama

SFBM2004HX-A-Y 20x4 Karakter LCD Ekran Modülü 3V STN Sarı/Yeşil SPLC780D Uyumlu Kontrast Ayarı VO Pini Kolay Ayarlama
SFBM2004HX-A-Y 20x4 Karakter LCD Ekran Modülü 3V STN Sarı/Yeşil SPLC780D Uyumlu Kontrast Ayarı VO Pini Kolay Ayarlama SFBM2004HX-A-Y 20x4 Karakter LCD Ekran Modülü 3V STN Sarı/Yeşil SPLC780D Uyumlu Kontrast Ayarı VO Pini Kolay Ayarlama SFBM2004HX-A-Y 20x4 Karakter LCD Ekran Modülü 3V STN Sarı/Yeşil SPLC780D Uyumlu Kontrast Ayarı VO Pini Kolay Ayarlama

Büyük resim :  SFBM2004HX-A-Y 20x4 Karakter LCD Ekran Modülü 3V STN Sarı/Yeşil SPLC780D Uyumlu Kontrast Ayarı VO Pini Kolay Ayarlama

Ürün ayrıntıları:
Menşe yeri: Shenzhen Çin
Marka adı: SAEF
Sertifika: ISO9001 / ISO14000
Model numarası: SFBM2004HX-AY
Ödeme & teslimat koşulları:
Min sipariş miktarı: 3 parça
Fiyat: Negotiable based on order lot quantity
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 3-5 hafta
Ödeme koşulları: L/C, , T/T, Western Union
Yetenek temini: Ayda 3000K adet

SFBM2004HX-A-Y 20x4 Karakter LCD Ekran Modülü 3V STN Sarı/Yeşil SPLC780D Uyumlu Kontrast Ayarı VO Pini Kolay Ayarlama

Açıklama
Ekran Tipi: 20 karakter x 4 satır stn lcd Voltaj: 3.0V ± 0.2V (düşük güç tüketimi)
Görüntüleme yönü: saat 6 arayüzler: 8 bit MPU paralel
Sürücü IC: SPLC780D veya eşdeğeri (endüstriyel sınıf) Arka ışık: Sarı-yeşil LED (100 CD/m² tip.)
Çalışma sıcaklığı: -20°C ila +70°C Boyut: 98 (l) x 60 (w) x 13.2 (t)
görüş alanı: 77 (l) * 25.2 (w) Kontrast ayarı: Vo pim (kolay ayar)
Görev/önyargı: 1/16 Görev, 1/5 Önyargı ESD Koruması: ± 8kV hava / ± 4kv kontağı (sağlam)
Güvenilir: MIL-STD-105E Test Edildi (Endüstriyel Dayanıklılık) uyma: ROHS, Reach, AB Direktifleri
Vurgulamak:

STN 20x4 Karakter LCD Modülü

,

Sarı/Yeşil 20x4 LCD Modülü





Endüstriyel ve Gömülü Sistemler için Profesyonel Sınıf 20x4 LCD


SFBM2004HX-A-Y, otomasyon, tıbbi cihazlar ve laboratuvar ekipmanlarında zorlu uygulamalar için tasarlanmış, yüksek güvenilirliğe sahip 20×4 karakterli bir LCD modülüdür. 3V'da çalışır ve ultra düşük güç tüketimi (tipik 0,15mA) ile endüstriyel sıcaklık aralıklarında (-20°C ila +70°C) olağanüstü performans sunar.



Temel Teknik Avantajlar

  • SPLC780D Kontrol Cihazı Uyumluluğu: Endüstri standardı HD44780 protokolleri ile sorunsuz entegrasyon—mevcut kod kütüphaneleri ve referans tasarımları ile geliştirme hızlandırın.
  • Üstün Optik Performans: 6 yönünde görüş açısına sahip STN Sarı/Yeşil yansıtıcı ekran, ortam aydınlatması altında netlik sağlar. Arka ışık düzgünlüğü >%75 (tipik 100 cd/m²), sıcak noktaları ortadan kaldırır.
  • Zorlu Ortamlar için Tasarlandı:
  1. ESD'ye Dayanıklı: ±8kV hava/±4kV temas deşarj koruması
  2. MIL-STD-105E'ye göre doğrulanmıştır (Büyük Hata AQL 0,4)
  3. Neme dayanıklı (yoğuşmasız %20-90 RH)

Teknik Özelliklere Derinlemesine Bakış

  • Zamanlama Kontrolü: 270kHz osilatör, 450ns E-darbe genişliği (Yazma Modu)
  • Bellek Eşlemesi: DDRAM adresleri 4 satırlı sarmalamayı destekler (Onaltılık: Satır1=00-13, Satır2=40-53)
  • Elektriksel Güvenlik: VDD=2.8-3.5V, VLCD=VDD-12V ila VDD-0.3V
  • Mekanik Hassasiyet: 0,56mm nokta aralığı, 13,2mm maksimum kalınlığa sahip 98×60mm ayak izi



Uygunluk ve Uzun Ömür

  • Tam ROHS 2011/65/EU, REACH 1907/2006/EC uyumluluğu
  • Termal döngüde (-30°C↔80°C) ve titreşim testlerinde (10-55Hz XYZ ekseni) >120 saatlik doğrulama ile 1 yıl garanti



Tasarım Mühendisleri İçin

Tam veri sayfasında pinout diyagramlarını, zamanlama dalga biçimlerini (Sayfa 9) ve DDRAM eşleme tablolarını indirin. ARM, PIC ve AVR MCU'lar ile uyumludur.





Mekanik Boyutlar

SFBM2004HX-A-Y 20x4 Karakter LCD Ekran Modülü 3V STN Sarı/Yeşil SPLC780D Uyumlu Kontrast Ayarı VO Pini Kolay Ayarlama 0



Özellikler



Öğe Standart Değer
Ekran Tipi 20 karakter ´ 4 satır
LCD Tipi STN(Y-G), POZİTİF, GEÇİRGEN
Sürücü Koşulu LCD Modülü : 1/16Görev , 1/5 Önyargı
Görüş Yönü 6 Yönü
Arka Işık Tipi Sarı Yeşil
Arayüz 8 bit MPU arayüzü
Sürücü IC'si SPLC780D





Mutlak Maksimum Değerler



Öğe Sembol Durum Min. Maks. Birim
Sistem Güç Kaynağı Gerilimi VDD - -0.3 5.5 V
LCD Sürücü Besleme Gerilimi VLCD - 4.0 5.0 V
Giriş Gerilimi VIN - -0.3 5.5 V
Çalışma Sıcaklığı TOP - -20 70 °C
Depolama Sıcaklığı TST - -30 80 °C
Depolama Nemi HD Ta < 40 °C 20 80 %RH





DC Elektriksel Özellikler



Öğe Sembol Durum Min. Tip. Maks. Birim
Mantık Besleme Gerilimi VDD - 2.8 3.0 3.5 V
Giriş Yüksek Gerilimi VIH - 2.2 - 5.0 V
Giriş Düşük Gerilimi VIL - 0 - 0.6 V
Çıkış Yüksek Gerilimi VOH - 2.4 - 5.0 V
Çıkış Düşük Gerilimi VOL - 0 - 0.4 V




Arka Işık Özellikleri



Öğe Sembol Koşullar Min. Tip. Maks. Birim
İleri Gerilim Vf If=30mA 2.9 3.0 3.1 V
Ters Akım Ir If=5v     5 uA
Ortalama Parlaklık IV If=30mA 100     cd/m2
Düzgünlük Δ% IVMin / IVMax *100% 75 - - %
Renk Y-G

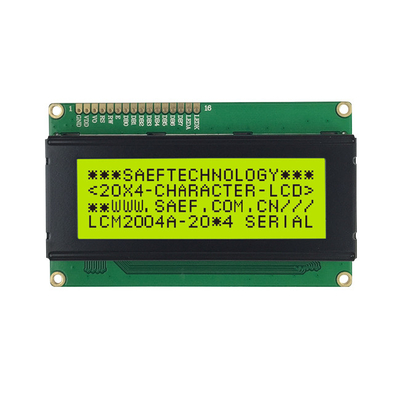

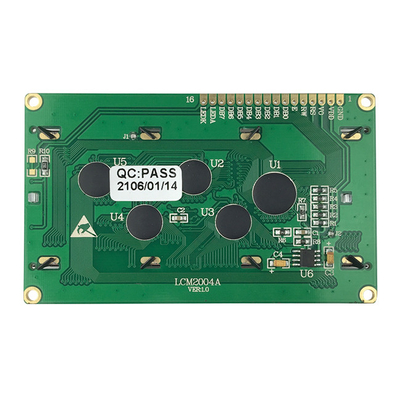

Ürün Resmi

SFBM2004HX-A-Y 20x4 Karakter LCD Ekran Modülü 3V STN Sarı/Yeşil SPLC780D Uyumlu Kontrast Ayarı VO Pini Kolay Ayarlama 1

SFBM2004HX-A-Y 20x4 Karakter LCD Ekran Modülü 3V STN Sarı/Yeşil SPLC780D Uyumlu Kontrast Ayarı VO Pini Kolay Ayarlama 2

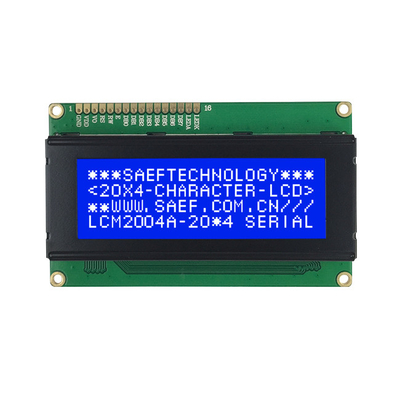

STN Mavi Modu İsteğe Bağlı

SFBM2004HX-A-Y 20x4 Karakter LCD Ekran Modülü 3V STN Sarı/Yeşil SPLC780D Uyumlu Kontrast Ayarı VO Pini Kolay Ayarlama 3
