Ürün ayrıntıları:
|
Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
---|---|---|---|
Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable) |
Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
Vurgulamak: | 4 inç endüstriyel TFT LCD ekran,PCAP dokunmatik ekranlı TFT ekran,geniş sıcaklık aralıklı TFT LCD |
Endüstriyel Dayanıklılık ve Hassaslık için tasarlanmıştır
SFTO400XC-7013ACT, zorlu ortamlarda zorlu endüstriyel uygulamalar için tasarlanmış yüksek performanslı 4 inç kare TFT LCD modülüdür.720×720 çözünürlüklü, 262K renkleri ve 18 bitlik RGB arayüzü, HMI'ler, IoT kontrol panelleri ve enstrümanlama için olağanüstü netlik sağlar.
Güçlü PCAP Dokunma Entegrasyonu
FT6336U IC (I2C arayüzü) aracılığıyla çoklu dokunma desteği.
Özelleştirilebilir yapılandırmalar: G + F (Şekil/Film) veya G + G (Şekil/Şekil) yapılar.
İsteğe bağlı endüstriyel sınıf dokunmatik IC'ler (-40°C'den +85°C'ye, ±15kV ESD).
Aşırı Çevreye Hazırlık
Termal döngü (-30 °C'den 80 °C'ye kadar depolama) ve titreşim direnci (1055Hz, 1,5 mm genişliği) için onaylanmıştır.
IP67 kapalı varyasyonlar mevcuttur (paklama + kaplama).
Islak / açık hava kullanım için hidrofobic kaplamalar (> 110° temas açısı).
Optik Mükemmellik
9001:1 kontrast oranı 80° omnidirectional görüntüleme ile.
Parlama karşıtı (AG) + yansıtma karşıtı (AR) kaplamalar (iletilmelidir).
≥82% ışık geçirgenliği (%90'a yükseltilebilir).
Uygunluk Döneminde Tasarım
AB/ABD pazarları için tam RoHS/REACH/PFAS uyumluluğu.
Sertifikalar: ISO 9001:2015ISO 14001:2015, EN 55032/24 (EMC).
Kritik Uygulamalar için Özelleştirme
Kalınlık seçenekleri: 0.95mm ∙ 6.0mm kapak camı.
Endüstriyel güncellemeler: Genişletilmiş temp IC'leri, yağmur reddetme algoritmaları, EMI kalkanları.
Yüzey tedavileri: Seramik mürekkepler (10+ yıl UV direnci), 2.5D / 3D kenarları.
Fabrika Otomasyonu: Kontrol panelleri, PLC arayüzleri.
Tıbbi cihazlar: Tanılama ekipmanları, taşınabilir monitörler.
Taşımacılık: Flot yönetim sistemleri, EV gösterge panelleri.
Akıllı bina: HVAC kontrolü, güvenlik terminalleri.
*"72.3×72.3mm aktif alanı ve OCA bağlanmış laminatör ile bu modül, ±8kV ESD olaylarına dayanabilerek optik bozulmayı ortadan kaldırır.ve I2C dokunmatik arayüzümüz MCU yükünü azaltıyor. MIL-STD ortamları için özelleştirilebilir. "*
Genel Özellikler
Özellik | Özellikler | |
Görüntüleme özellikleri. |
LCD tipi | 4.0 inç |
Karar (H*V) | 720 ((RGB) × 720 | |
Teknoloji Türü | a-Si TFT | |
Piksel Yapılandırması | RGB Dikey Çizgi | |
Ekran Kipi | Normalde siyah. | |
Görme Yönü | Hepsi | |
Gri ölçekli ters yön | - | |
Mekanik Özellikleri |
Çizelge Boyutları (W x H x T) (mm) | 84.00 çarpı 84.00 çarpı 3.2 |
Etkin Alan ((mm) | 71.93 çarpı 71.93 | |
CTP Görünüm Alanı ((mm) | 72.30 çarpı 72.30 | |
Dokunma ekranı ile / dokunma ekranı olmadan | Kapasitatif dokunmatik ekranla | |
Bağlantı tipi (LCD için) | 0.5 mm'lik 40 pin ZIF | |
Arka ışık tipi | LED | |
Ağırlık (g) | TBD | |
Elektrikli Özellikleri |
Ekran Arayüzü | RGB 18 bit |
Dokunma Arayüzü | I2C | |
Renk sayısı | 262K. | |
Ekran Sürücü IC | NV3052CGRB | |
Dokunma Sürücü IC | FT6336U |
Mekanik çizim
CTP Spesifikasyonu
Kategoriler | Parametreler | Spesifikasyon |
Genel |
Yapı | Kapak Camı + ITO Sensör Filmi (G+F) |
Çizelge boyutu | 84.0 ((H) x 84.0 ((V) x 0.95 (T) mm | |
Kapak Lens Güçlendirme | Kimyasal Olarak Güçlendirilmiş | |
Kapak lensinin yüzey sertliği | ≥6H (Kalem sertliği) | |
Işık iletim hızı | ≥82% | |
Çalışma sıcaklığı | -20°C ~ +70°C, %90 RH | |
Depolama sıcaklığı | -30°C ~ +80°C, %90 RH | |
Elektrikli |
Arayüz | I2C |
Dokunma IC | FT6336U | |
Güç kaynağı voltajı (VDD) | 2.8V ~ 3.3V | |
Ev sahibi direnci (SDA/SCL) | Ana panoda yapılandırılabilir | |
Dokunma Noktası | Çoklu dokunuş | |
Çevre | Çalışma koşulları | Özelleştirilebilir |
Yüzey Özellikler |
Yüzey mürekkebi | Özelleştirilebilir |
Yüzey Tedavisi | Açık yazı tipi, özelleştirilebilir | |
LCD-TP Laminasyon | OCA Bağlantısı | |
Uygunluk | Maddi Standartlar | RoHS, REACH ve Halogen Serbest Uyumlu |
Arayüz Pin Açıklaması
1 | LED A | LED ANOD |
2 | LED K1 | LED Katod |
3 | LED K2 | LED Katod |
4 | GND | Toprak |
5 | VCI | Güç kaynağı (+3.3V) |
6 | Dönüştür | Sinyal sıfırlandı, aktif düşük. |
7 | IM1 | Bağlantı yok. |
8 | IM0 | Bağlantı yok. |
9 | SDA | Bağlantı yok. |
10 | SCK | Bağlantı yok. |
11 | CS | Bağlantı yok. |
12 | PCLK | RGB nokta saat sinyali |
13 | DE | RGB veri etkinleştirme sinyali |
14 | VSYNC | RGB çerçeve senkronizasyon sinyali |
15 | HSYNC | RGB hat senkronizasyon sinyali |
16~33 | DB0 ~ DB17 |
RGB veri sinyali (DB0: Blue LSB; DB5:Blue MSB; DB6: GREEN LSB; DB11: GREEN MSB; DB12: RED LSB; DB17: RED MSB) |
34 | GND | Toprak |
35 | TP_INT | Kısıtlama dokunuşu |
36 | TP_SDA | Dokunma IIC Veri sinyali |
37 | TP_SCL | IIC Saat sinyali |
38 | TP_RESET | Dönüştürme Sinyaline Dokun |
39 | TP_VCI | Dokunma Güç kaynağı |
40 | GND | Toprak |
Elektriksel Özellikler
Ürün | Simge | Min. | Türü | En fazla. | Birim |
Çalışma voltajı | VDD | 2.5 | 3.3 | 3.6 | V |
Besleme akımı | IDD | - | 25.7 | 60 | mA |
Giriş voltajı | HIV | 0.8VDD | - | VDD | V |
VIL | 0 | - | 0.2VDD | V | |
Giriş sızıntısı akım |
IIL | - Bir.0 | - | 1.0 | μA |
Arka ışık özellikleri
Ürün | Simge | Min. | Tip | En fazla. | Birim |
İleri Akım | Eğer | - Hayır. | 40 | 50 | mA |
İleri Voltaj | VF | - | 12.8 | - | V |
Bağlantı modu | - Hayır. | 4S2P | - Hayır. | ||
LED numarası | / | 8 | pcs |
Ürün | Simge | Durum | Min. | Tip | En fazla. | Birim |
Görüş açıları |
θT |
CR≥10 |
- | 80 | - |
Derece |
θB | - | 80 | - | |||
θL | - | 80 | - | |||
θR | - | 80 | - | |||
Kontrast oranı | CR | θ=0° | 700 | 900 |
- |
- |
Yanıt Zamanı | TON | 25°C |
- |
25 | 35 |
ms |
TOFF | ||||||
Tekdüzelik | U |
- |
70 | 80 |
- |
% |
NTSC |
- |
- |
- |
68 |
- |
% |
Parlaklık | L |
- |
300 |
- |
cd/m2 |

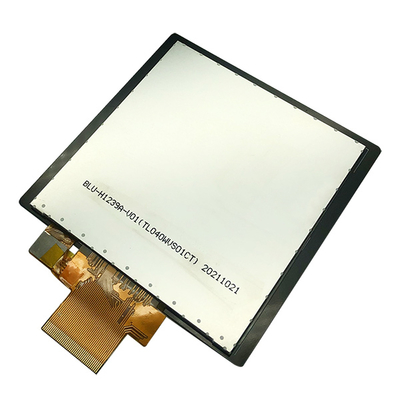

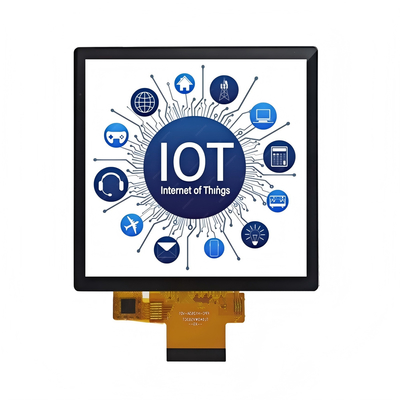

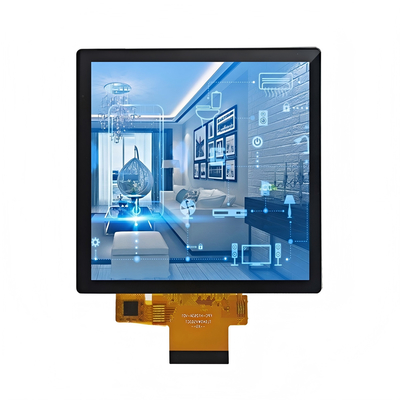

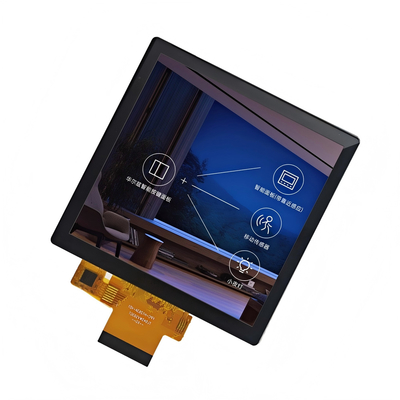

Ürün Görüntüsü
