Ürün ayrıntıları:
|
| Ürün: | 1.3 inç SPI OLED 7 Pin | Karar: | 128x64 Grafik |
|---|---|---|---|
| arayüzler: | SPI | Algle'i görmek: | Tüm Görüş Açısı |
| PIN numarası: | 7 pim | Renk: | Beyaz Mavi isteğe bağlı |
| Modül boyutu: | 35,5(G)×33,6(Y)×2,6(D) (mm) | Cam: | PMOLED (Passive Matrix OLED) |
| Kontrolör: | SH1106 veya Eşdeğeri | Operasyon Temp.: | -40℃ ila +85℃ |
| Kontrast Oranı: | 2000 : 1 ( Karanlık Oda Kontrastı ) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | SPI OLED Ekran 1.3 İnç,7 Pinli OLED Ekran 1.3 İnç,SH1106 1.3 inç oled i2c |
||
SFOM130YZ7-12864WB-01 Spesifikasyon.pdf
1.3 inç OLED, SPI OLED Ekran
SFOM130YZ7-12864WB-01 modeli, modül üzerinde bir PCB kartına sahip olan SF-OS130YZ-12864WB-01'in uzantısıdır. Diyagonel boyutu 1.3 inç, 128x64 pikselden yapılmıştır.Dört montaj deliği olan bu PCB kartı, müşterilerin uygulamalarına modülleri sabitlemeleri için kolay bir yöntemdir. SFOM130YZ7-12864WB-01 modülü SH1106 IC ile yerleştirilmiştir; 4 tel SPI arayüzünü destekler; isteğe bağlı I2C arayüzü, sürüş görevi 1/64, mantık için güçlendirme voltajı 3.3V ~ 5V'dir,Dönüştürme devresine sahip 5V ila 3V E/O seviyesi, % 50 kontrol tahtası akımı ile ekran 80mA @ 3.3VDD'dir (tipik değer). Modülün bağlantısı 7 başlık iğnesi, isteğe bağlı 4 başlık iğnesi bağlantısıdır.
Bu OLED modülü akıllı ev uygulaması, tıbbi cihaz, akıllı kontrol, sayaç vb. için uygundur. -40 °C'den +85 °C'ye kadar sıcaklıklarda çalışabilir.
1. 128X64 çözünürlüğü ve SH1106 yonga seti ile 1.3 inçlik mini OLED ekran
2Ultra düşük güç tüketimi: tam ekran aydınlatması 0.08w
3. Kolay kurulum için dört montaj deliği
4. Arayüz tipi: SPI (IIC'ye değiştirilebilir)
5. Çeşitli kontrol yongalarını destekler: Arduino 51 serisi, msp430 serisi, stm32/2 CSR IC, ETC ile tamamen uyumludur
6Güç Voltajı: DC 3V - 5V
Özellikleri
| Ürün: | 1.3 inç SPI OLED 7 Pin | Karar: | 128x64 Grafik |
|---|---|---|---|
| Arayüzler: | 4 Kablo SPI (I2C isteğe bağlı) | Algle izliyor: | Tüm Görme açısı |
| Pin Numarası: | 7 Pin (4 Pin isteğe bağlı) | Rengi: | Beyaz Mavi İsteğe bağlı |
| Modül boyutu: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) mm | Cam: | PMOLED |
| Kontrolör: | SH1106 Ya da Eşdeğer | Çalışma süresi: | -40°C +85°C |
| Kontrast oranı: | 2000: 1 (Karanlık Oda Kontrastı) | Uygunluk: | REACH ve RoHS uyumlu |
1.3 inç OLED, SPI OLED Ekran Çizimi

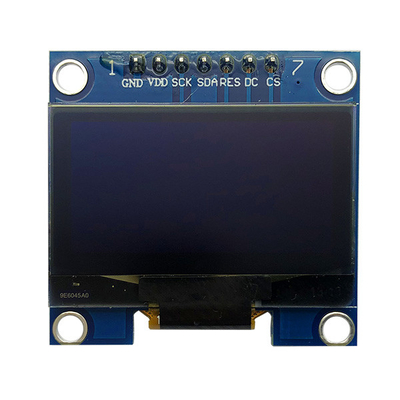

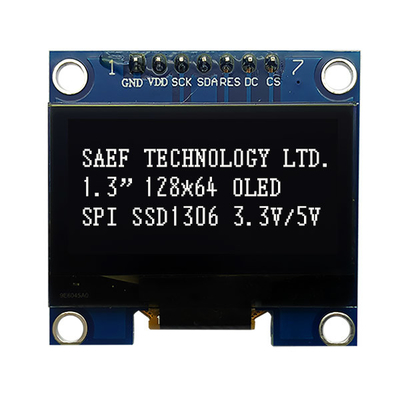

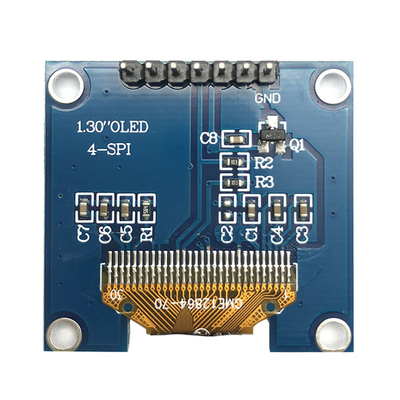

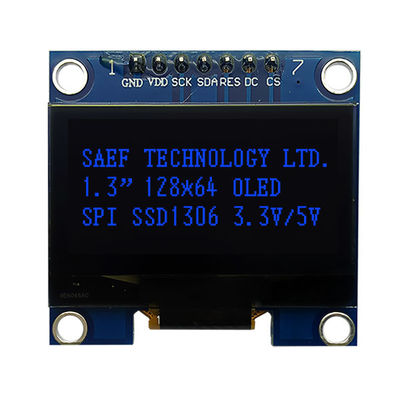

1.3 inç OLED, SPI OLED Ekran Gerçek Ürün Görüntüsü
Sıkça sorulan sorular:
Örnek siparişi alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişini memnuniyetle karşılıyoruz. Farklı öğe numaralarının karışık örnekleri kabul edilebilir.
Peki ya teslimat süresi?
A: raf dışı ürünler için, stoktaki örnekler hemen. Örnek yeniden yapımı için 1-1,5 hafta. Seri üretimi için 4-6 hafta. Tasarımlı ürünler için, karşı çizim önerisi için 2-3 gün;Çizim onayında örnek alma için 2 saatÖdeme süresi / seri üretimi için 5-6 saat.
Örnek ve üretim siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ. Örnek kontrolü için 3-5pcs mevcuttur. Toplu üretim MOQ'su normalde 1K / partidir. İzleme / PP-run siparişi için MP MOQ'dan daha düşük qty'yi destekliyoruz.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 5-7 gün sürer. Hava yolu ve deniz yoluyla gönderme de isteğe bağlıdır.
LCD modülü için bir siparişi nasıl devam ettirilir?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
LCD ürüne logomu yazdırmamın bir sakıncası var mı?
A: Evet. Lütfen tasarım aşamasında bize resmi olarak bildirin ve örnek testi ve onayınız için logonuzla örnekler yapacağız. Örnek onaylandığında, kitle üretimi onaylanmış örnekleri takip edecek.
S7: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 1 yıllık garanti sunuyoruz.
S8: Arızalı ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
İkincisi, garanti süresi boyunca küçük miktarlarda yeni siparişlerle yeni LCD'ler göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..
Fabrika ve Tesisler
Anahtar kelime: 1.3 OLED, OLED 1.3, 1.3 "OLED, OLED 1.3", 1.3 inç OLED, OLED 1.3 inç, 1.3 "PMOLED, PMOLED 1.3 inç, Grafik 1.3 inç OLED, 12864 OLED, OLED ekranı 128x64.
