Ürün ayrıntıları:
|
| Ürün: | 0,96 inç OLED 4 pinli I2C | Karar: | 96x16 Piksel |
|---|---|---|---|
| Yapı: | COG + PCB | Arabirim: | I2C Arayüzü |
| Sürücü IC: | SSD1306 veya Eşdeğer | dokunmatik ekran: | özelleştirilebilir |
| Görüntüleme yönü: | Tüm Görüş Açıları | Anahat Dim.: | 32,54 × 10 × 2,4 mm |
| Bağlantı: | Metal Pimler | PIN numarası: | 4 iğne |
| Çalışma sıcaklığı.: | -40℃ ila +80℃ | saklama derecesi.: | -40℃ ila +85℃ |
| Yaşam süresi: | 50.000 saat @ 60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 4Pins OLED Ekran Modülü,96x16 OLED Ekran Modülü,0.69 İnç 96x16 OLED Ekran |
||
SFOM069YZ4-9616WB-01 Spesifikasyon.pdf

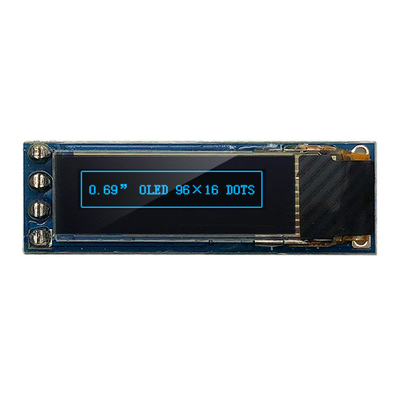

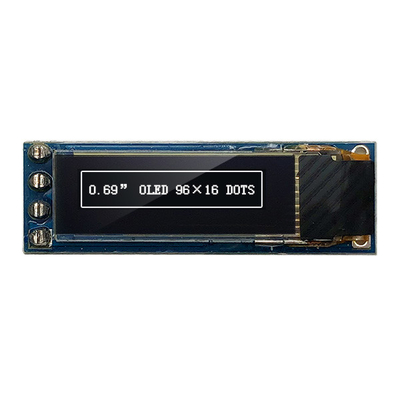

0.69" 96x16 OLED, 4 pin IIC 0.69 inç OLED Modülü Ekranı
SFOM069YZ4-9616WB-01, 96x16 piksel çözünürlükten, enlem boyutu 0,69 inç olan PCB OLED modülü ile grafik bir COG'dir. SFOM069YZ4-9616WB-01, SSD1306 IC ile yerleşiktir;I2C arayüzünü destekler., 1/16 sürüş görevi. Üzerine montaj delikleri ve modülde 4x1 metal iğne ile PCB hatları boyutu 32.54 × 10 mm'ye sahiptir.
1IIC seri iletişim arayüzü, basit kablolama, sadece 2 sinyal hattı, 4PIN hattı ile güç kaynağı ile bağlantılı, kullanımı kolay;
2. Beyaz renk, Görme açısı: 160 dereceden fazla, Arduino, 51 serisi, ESP, STIM32 / 2, SCR çipleri için uyumludur.
3Düşük güç tüketimi: Normal çalışma sırasında 0.05W, Destek voltajı: 3.3V DC, Çalışma sıcaklığı: -40C-80C derecesi.

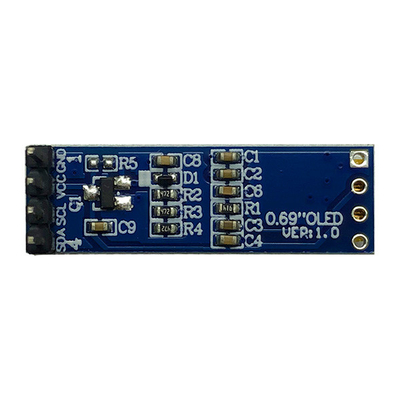

Pin Tanımı
Pin 1, GND, mantıksal devre Gound.
Pin 2, VCC, OLED için güç kaynağı, bu bir voltaj kaynağı iğnesi.
Pin 3, SCL, Seri saat girişi SCL
Pin 4, SDA, seri veri girişi SD.
Ürün Bilgisi
| Ürün: | 0.96 inç OLED 4 Pin I2C | Karar: | 96x16 piksel |
|---|---|---|---|
| Yapı: | COG + PCB | Arayüz: | I2C Arayüzü |
| Sürücü İK: | SSD1306 veya eşdeğer | Dokunmatik ekran: | Özelleştirilebilir |
| Görme yönü: | Tüm Bakış Açıları | Çizelge: | 32.54 × 10 × 2.4 mm |
| Bağlantı: | Metal Pinler | Pin Numarası: | 4 Pin |
| Çalışma Temp.: | -40°C +80°C | Depolama sıcaklığı: | -40°C +85°C |
| Yaşam süresi: | 50,000 Saat @ 60 cd/m2 | Uygunluk: | REACH ve RoHS uyumlu |
Sık Sorulan Sorular
Örnek siparişi alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişini memnuniyetle karşılıyoruz. Farklı öğe numaralarının karışık örnekleri kabul edilebilir.
Peki ya teslimat süresi?
A: raf dışı ürünler için, stoktaki örnekler hemen. Örnek yeniden yapımı için 1-1,5 hafta. Seri üretimi için 4-6 hafta. Tasarımlı ürünler için, karşı çizim önerisi için 2-3 gün;Çizim onayında örnek alma için 2 saatÖdeme süresi / seri üretimi için 5-6 saat.
Örnek ve üretim siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ. Örnek kontrolü için 3-5pcs mevcuttur. Toplu üretim MOQ'su normalde 1K / partidir. İzleme / PP-run siparişi için MP MOQ'dan daha düşük qty'yi destekliyoruz.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 5-7 gün sürer. Hava yolu ve deniz yoluyla gönderme de isteğe bağlıdır.
LCD modülü için bir siparişi nasıl devam ettirilir?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
LCD ürüne logomu yazdırmamın bir sakıncası var mı?
A: Evet. Lütfen tasarım aşamasında bize resmi olarak bildirin ve örnek testi ve onayınız için logonuzla örnekler yapacağız. Örnek onaylandığında, kitle üretimi onaylanmış örnekleri takip edecek.
S7: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 1 yıllık garanti sunuyoruz.
S8: Arızalı ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
İkincisi, garanti süresi boyunca küçük miktarlarda yeni siparişlerle yeni LCD'ler göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..
0.69" 96x16 OLED, 4 pin IIC 0.69 inç OLED Modülü Ürün Çizimi

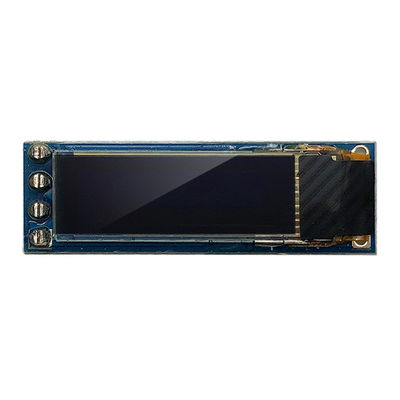

0.69" 96x16 OLED, 4 pin IIC 0.69 inç OLED Modülü Ürün Görüntüsü
