Ürün ayrıntıları:
|
| Ürün: | 2.23 inçlik grafik OLED ekran | Karar: | 128x32 Nokta çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 74,1,0(Uzunluk) x 33,1(G) x 7,4(D) mm | Etkin Alan: | 55,02(U) x 13,1(G) mm |
| Piksel aralığı: | 0,43x0,41 mm | Sürüş Yöntemi: | 1/32 Görev döngüsü |
| Çalışma sıcaklığı: | -40°C'den +70°C'ye kadar (Özelleştirilebilir) | PIN numarası: | 4 pin ve 9 pin isteğe bağlı |
| Arabirim: | SPI ve IIC Arayüzü isteğe bağlı | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 128x32 OLED Grafik Ekran Modülü,2.23 İnç OLED Grafik Ekran Modülü,SPI 128x32 OLED Ekran |
||
SFOM223YZ49-12832WBYG-01Önerim.pdf
OLED SPI 2.23", 128x32 SPI OLED Ekran Modülü Ürün Tanıtımı
Organik ışık yayıcı diyotlar (OLED), daha parlak, daha net görüntüler ve daha hızlı yanıtlar sağlayan bir sonraki nesil teknolojisidir.23 inçlik model SFOM223YZ49-12832WBGY-01 OLED ekranı 128 x 32 nokta tek renkliBu OLED modülü hafif, düşük güç tüketimi, küçük boyuttadır ve farklı arayüz seçeneklerine sahiptir, varsayılan SPI'dir ve mevcut seçenekler IIC ve paralel portlardır.Modül COB OLED'den yapılmıştır., Üzerindeki PCB kartı nedeniyle modülü müşterinin uygulamasına kolayca bağlama avantajına sahiptir.
SFOM223YZ49-12832WBGY-01 OLED modülü başlangıçta dokunuşlu değildi, ancak dokunmatik panel özelleştirilebilir.para kayıt makineleri, el cihazları, mobil sipariş makineleri vb.
Özellikleri
1Bu 2.23 inçlik mini OLED ekranın 128X32 çözünürlüğü ve SSD1305 yonga seti var.
2Bu 2.23 inçlik OLED ekran modülü ultra düşük güç tüketimine sahiptir: tam ekran aydınlatması 0.08w.
3Bu 9 pinlik 2.23 inçlik OLED ekranın kolay kurulum için dört montaj deliği var.
4Bu 2.23 inç 128x32 OLED ürünü SPI tipi, IIC ve paralel arabirim için tasarlanmıştır.
5Bu 2.23 inçlik OLED 4 pinli ürün çeşitli kontrol yongalarını destekler: Arduino 51 serisi, msp430 serisi, stm32/2 CSR IC vb. ile tamamen uyumludur.
6Bu SPI 2.23 inç OLED ürününün güç kaynağı voltajı DC 3V-5V'dir.
7Bu 2.23 inç OLED ekran modülü gömülü sürücü IC'dir. 2C / IIC arayüzü ile iletişim kurabilir. Sadece 2 I / O portu gerekir.
8Bu OLED 2.23 inç 128x32 ürün MMDVM, Pi-Star ile uyumludur ve Raspberry pi ile uyumludur.
9. Bu 128x32 SPI OLED 2.23 inçlik ürün kendi kendine aydınlatıcı bir tasarımdır, arkaplan ışığına gerek yoktur, ekran kendi kendine aydınlatabilir; Yüksek kontrast, parlak ve net noktalara sahiptir, küçük yazı tipleri bile oldukça okunabilir.
10. 2.23 inç OLED ekran modülü, OLED kontrolörünün içine gömülü yazı tipleri yoktur, kullanıcı yazı tipleri oluşturma yazılımı aracılığıyla yazı tipleri oluşturabilir.
| Ürün: | 2.23 inçlik grafik OLED ekran |
| Karar: | 128x32 Nokta çözünürlüğü |
| Arayüz: | SPI ve IIC Arayüzü İsteğe bağlı |
| Pin Numarası: | 4 Pin ve 9 Pin İsteğe bağlı |
| Optik: | Tüm Bakış Açıları |
| Ekran Kipi: | Pasif Matris |
| Çizelge: | 74.1.0(L) X 33.1 ((W) X 7.4 ((T) (mm) |
| Etkin Alan: | 55.02 ((L) X 13.1 ((W) (mm) |
| Sürüş yöntemi: | 1/32 Görev Döngüsü |
| Piksel Pitch: | 0.43 X 0.41 (mm) |
| Çalışma sıcaklığı: | -40°C +70°C (Kustomlaştırılabilir) |
| Uygunluk: | REACH ve RoHS uyumlu |
OLED SPI 2.23", 128x32 SPI OLED Ekran Modülü Ürün Çizimi

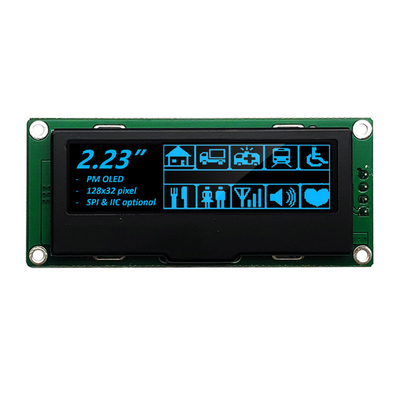

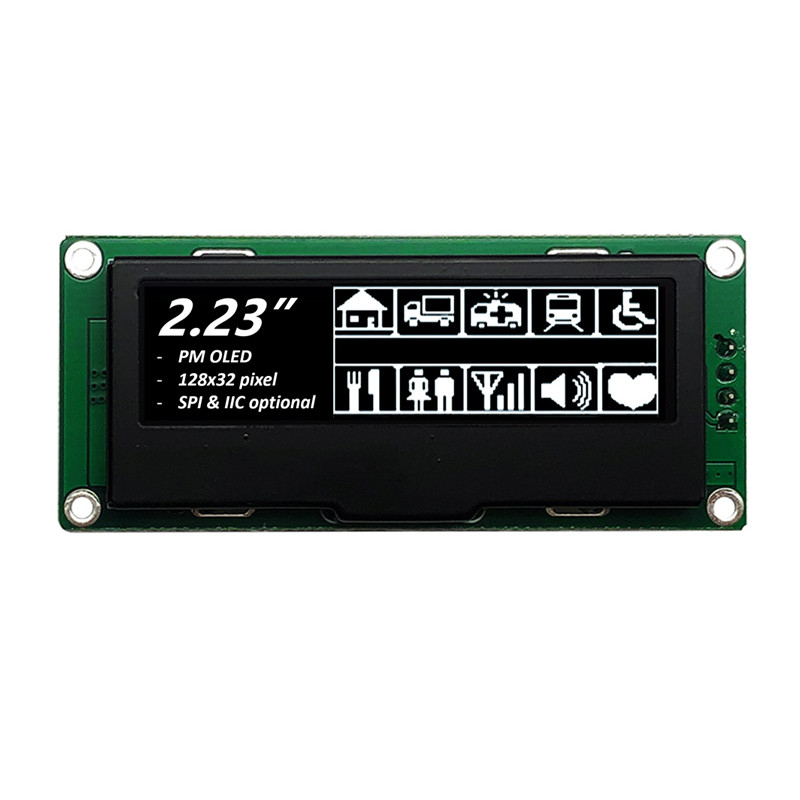

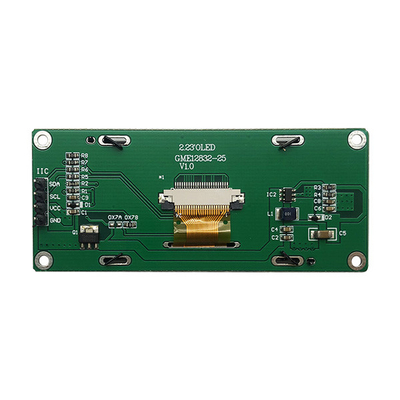

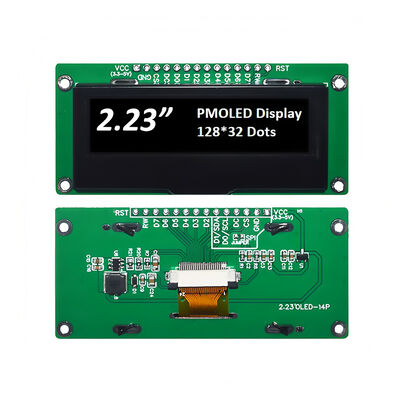

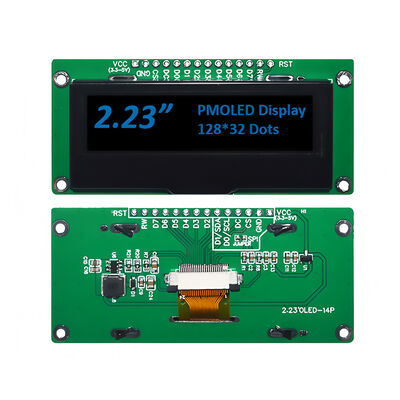

OLED SPI 2.23", 128x32 SPI OLED Ekran Modülü Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikaları
Profesyonel bir OLED Ekran Modülü Üreticisi
SAEF Technology'nin grafik OLED ekranları, COB, COG ve TAB pasif matris teknolojileri de dahil olmak üzere üç mekanik konfigürasyonda mevcuttur.50x16 OLED grafik ekranlarında bulunan grafik tek renkli OLED çözünürlükleri, 64x128 OLED, 100x8 OLED grafikleri, 100x16 OLED, 100x32 grafik OLED, 200x16 grafik OLED, OLED 128x32, OLED ekranları 128x64, OLED 128x128, ve 256x64 OLED ekranları.SAEF ürün ailesindeki grafik OLED ekranları, yerleşik denetleyici ve arayüzlere sahiptir., paralel, seri ve I2C OLED, SPI OLED dahil olmak üzere. Bu OLED ekran modülleri çözünürlük / renge bağlı olarak 3V veya 5V bir sürücü voltajı ile mevcuttur.
SAEF, 0.49 inçlik mikro OLED ekranı, 0.66 inçlik mini OLED ekranı, 0.69 inçlik OLED, 0.91 inçlik OLED ekranı, 0.66 inçlik mini OLED ekranı gibi 0.49 inçten 5.5 inçlik OLED'ye kadar çok sayıda OLED ekran modülü sunar.95 inçlik OLED, 0.96 inç OLED ekranı, 1.5 inç OLED ekranı, 2 inç OLED, 2.4 inç OLED, 2.7 inç OLED ekranı, 3.12 inç OLED ekranı, 5.5 inç OLED ekranı ve özel tasarım çözümleri.
SAEF küçük OLED ekran modülleri, elektronik ekran panelleri gerektiren birçok cihaz için idealdir.Endüstriyel aletler, POS sistemleri, otomasyon, ses-görsel görüntüleme sistemleri, tıbbi cihazlar, kişisel bakım cihazları, ev eşyaları, otomotiv ekranları, dinamik bilgi ekranları ve daha fazlası.
