Ürün ayrıntıları:
|
| Ürün: | 2.8" İnç Grafik OLED Ekran | Karar: | 256x64 piksel |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arabirim: | 3/4 SPI, 6800 8080 Arayüzü |
| Optik: | Tüm Görüş Açıları | Anahat Dim.: | 97,0 (U) x 32,5 (G) x 6,4 (Y) mm |
| Etkin Alan: | 69,1(U) x 17..26(G) mm | Piksel aralığı: | 0,27x0,27 mm |
| Sürüş Yöntemi: | 1/64 Görev döngüsü | Çalışma sıcaklığı: | -40°C ila +85°C |
| saklama derecesi.: | -45°C ile +90°C arası | Sürücü IC: | COF SSD1322 |
| Besleme gerilimi: | 3V | Gri Ölçek: | 16 Gri Tonlama |
| PIN numarası: | 7 başlık iğnesi, 4 iğne isteğe bağlı | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 256x64 OLED Ekran 6800,8080 256x64 OLED Ekran,SPI 2.8 İnç OLED Ekran |
||
OLED 2.8 inç 256x64 Ekran, Gri Ölçeği OLED 2.8 inç Açıklama
Organik Işık Yayıcı Diyot (OLED), daha çevik yanıtlama hızı ile daha parlak ve net görüntüler sunan yeni nesil bir teknolojidir.SFOM280YZ16-25664WB-01OLED ekranı 256 x 64 noktadan oluşan bireysel tek renklerden oluşur. Bu OLED modülü hafif, düşük güç ve küçüktür, farklı arayüzler isteğe bağlıdır; varsayılan 3 ve 4 hat SPI,mevcut seçenekler 6800Modül COB OLED'lerden yapılmıştır. Üzerinde PCB kartı olması nedeniyle müşterilerin uygulamalarında kolayca sabitlenmiş modüllerin avantajlarına sahiptir.
SFOM280YZ16-25664WB-01 bir nokta matris 256x64 COF grafik tipi pasif matris OLED ekran modülüdür. Aktif alanın boyutu modül boyutu 97 x 32,5 mm ile 2.8 ′′ çaplıdır. Bu 2.8 inçlik OLED ekranı dahili IC SSD1322U, ve yüksek kontrast oranı ile övünür 20,000: 1. 6800, 8080 ve SPI arayüzü de dahil olmak üzere seçim yapmak için birçok arayüz seçeneği vardır.Tipik değer 3V'dir.. Kullanılabilir yayımlama renkleri sarı, gök mavi ve destek grayscale.POS sistemi, beyaz mallar, ev uygulamaları, endüstriyel aletler, otomasyon, ses/görsel görüntüleme sistemleri, kişisel bakım cihazları, ev eşyaları, otomobil ekranları,Dinamik bilgi görüntüleri vb..
Özellikleri
| Ürün: | 2.8 inçlik grafik OLED ekran | Karar: | 256x64 piksel |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arayüz: | 3/4 SPI, 6800 8080 Arayüzü |
| Optik: | Tüm Bakış Açıları | Çizelge: | 97.0(L) X 32.5 ((W) X 6.4 ((T) mm |
| Etkin Alan: | 69.1 ((L) X 17..26 ((W) mm | Piksel Pitch: | 0.27 X 0.27 mm |
| Sürüş yöntemi: | 1/64 Görev Süresi | Çalışma sıcaklığı: | -40°C +85°C |
| Depolama sıcaklığı: | -45°C +90°C | Sürücü İK: | COF SSD1322 |
| Besleme voltajı: | 3V | Gri ölçek: | 16 Gri Ölçek |
| Pin Numarası: | 7 başlık çubuğu, 4 çubuğu isteğe bağlı | Uygunluk: | REACH ve RoHS uyumlu |
OLED 2.8 inç 256x64 Ekran, Gri Ölçeği OLED 2.8 inçÇizim
Pin Tanımı
| Pin No. | Simge |
| 1 | VSS |
| 2 | VCC_IN |
| 3 | NC |
| 4 | D0/CLK |
| 5 | D1/DIN |
| 6 | D2 |
| 7 | D3 |
| 8 | D4 |
| 9 | D5 |
| 10 | D6 |
| 11 | D7 |
| 12 | E/RD# |
| 13 | R/W# |
| 14 | D/C# |
| 15 | RES# |
| 16 | CS# |
Optik Özellikleri
|
|
Simge | Koşullar | Min. | Tip | En fazla. |
Birim |
| Parlaklık | Lbr |
Polarizer ile |
60 | 80 | - | cd/m2 |
| C.I.E. (Beyaz) | X Y | Polarizör olmadan | 0.280.29 | 0.32.0.33 | 0.360.37 | |
| Karanlık Oda Karşıtlığı | CR | - | >2000:1 | - | ||
| Görünüm açısı | > 160 | - | - | derecesi- |

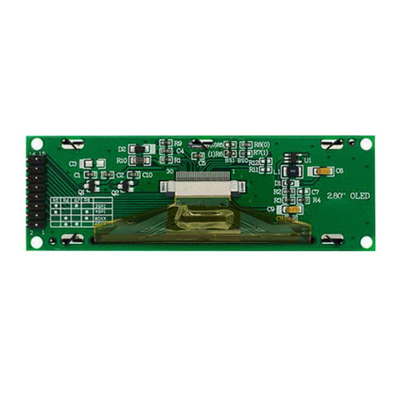

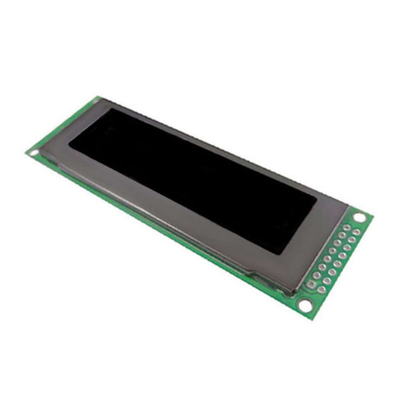

OLED 2.8 inç 256x64 Ekran, Gri Ölçekli OLED 2.8 inç Ürün Görüntüsü
