Ürün ayrıntıları:
|
| Ürün: | 1.5 inçlik OLED ekran | Karar: | 128x128 |
|---|---|---|---|
| Cam Tipi: | OLED (Organik Işık Yayan Diyot) | Optik: | Tüm bakış açıları 80/80/80/80 |
| Arabirim: | I2C, SPI, 6800, 8080 İsteğe bağlı | Anahat Dim.: | 33,8 (G) x 43,7 (Y) x 1,41 (D) mm |
| Etkin Alan: | 26,86 (G) x 26,86 (Y) mm | Çalışma sıcaklığı: | -40°C ila +70°C |
| PIN numarası: | 25 iğne | Kontrolör: | SSD1327 veya Eşdeğeri |
| Sürüş modu: | 1/128 Görev döngüsü | Bağlantı: | Dişli + FPC |
| Kontrast Oranı: | 2000 : 1 ( Karanlık Oda Kontrastı ) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 128x128 Grafik OLED Ekran,1.5 İnç Grafik OLED Ekran,Tek Renkli 1.5 İnç OLED Modül |
||
1.5" Inç Grafik OLED Ekran 128x128 Nokta Çözünürlüğü COG SSD1327 IC Monocrome White Bule Color ile
1.5 inç OLED, 128x128 OLED Ekran
SAEF Teknolojisi SFOS150YZ-128128WB-01, 128x128 nokta çözünürlüğü ile 1.5 inçlik bir OLED (Organic Light Emitting Diode) ekranıdır.Bu 1.5 oled modülü, denetleyici SSD1327 oled IC'de inşa edilmiştir; 8 bit 6800 ve 8080, 4 tel SPI ve I2C arayüzlerini destekler.SAEF, müşterilerin uygulamanız için uygun modülü seçmeleri için ZIF FPC ve Hotbar sürümlerini sağlar..
SFOS150YZ-128128WB-01Bu OLED modülü hafif, düşük güç ve çok ince, duvar / metre cihazları, ev uygulamaları, POS sistemi, Bulut / IoT sistemi, el aletleri için uygundur.,Akıllı teknoloji cihazları, enerji sistemleri, otomotiv, iletişim sistemleri, tıbbi aletler vb. OLED modülü -40°C'den +70°C'ye kadar sıcaklıklarda çalışabilir.Saklama sıcaklıkları -40°C'den +85°C'ye kadar değişir..
Pin Tanımı:
Pin 1, VSS, yerleşim.
Pin2, analog devre için VCC güç kaynağı.
Pin3, VCOMH Com Voltage Output. Bu pin ve VSS arasında bir kondansatör bağlanmalı.
Pin 4, GPIO Genel I/O bağlantısı.
Pin 5, mantıksal devre için güç kaynağı.
Pin6, VDD Bu pin ve VSS arasında bir kondansatör bağlanmalıdır.
Pin7, BS1 MCU otobüs arabirimi seçme pinleri.
Pin 8, BS2 MCU otobüs arabirimi seçme pinleri.
Pin 9, VSS Ground.
Pin10, IREF Referans akım girişi pin. Bu pin ve VSS arasında bir direnç bağlanmalıdır.
Pin11, CS# Çip seçimi girişi.
Pin12, RES# Sinyal girişini sıfırla. Düşük olduğunda, SSD1327'nin başlatılması yürütülür.
Pin13, D/C Data/Command kontrolü. Yaz/Oku görüntüleme verileri için yüksek çek. Yaz komutu veya okuma durumu için düşük çek.
Pin14, WR# MCU arayüzü giriş. Veriler yazma işlemi düşük çekildiğinde başlatılır.
Pin15, RD# MCU arayüzü giriş.
Pin16~23, D0~D7, Paralel arayüz için veri otobüsü
Pin24, analog devre için VCC güç kaynağı.
Pin25, VSS Ground
| Ürün: | OLED Ekranı 1.5 Inç | Karar: | 128 X 128 |
|---|---|---|---|
| Cam Türü: | OLED (Organic Light Emitting Diode) | Optik: | Tüm bakış açıları 80/80/80/80 |
| Arayüz: | I2C, SPI, 6800, 8080 Seçenek | Çizelge: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) mm |
| Etkin Alan: | 26.86 (W) X 26.86 (H) mm | Çalışma sıcaklığı: | -40°C - +70°C |
| Pin Numarası: | 25 Pin | Kontrolör: | SSD1327 veya Eşdeğer |
| Sürücü Kipi: | 1/128 Görev Süresi | Bağlantı: | COG+FPC |
| Kontrast oranı: | 2000: 1 (Karanlık Oda Kontrastı) | Uygunluk: | REACH ve RoHS uyumlu |
SAEF Technology'nin grafik OLED ekranları, COB, COG ve TAB pasif matris teknolojisi de dahil olmak üzere üç mekanik yapıda mevcuttur.50x16 OLED grafik ekranında mevcut grafik tek renkli OLED çözünürlüğü, 64x128 OLED, 100x16 OLED, 100x32 grafik OLED, 200x16 grafik OLED, OLED 128x32, OLED ekran 128x64, OLED 128x128, ve 256x64 OLED ekran.SAEF ürün yelpazesindeki grafik OLED ekranları, kablosuz denetleyicilere ve arayüzlere paralelBu OLED ekran modülleri çözünürlük / rengi bağlı olarak 3V veya 5V voltajı vardır.
SAEF, 0.42 "den 5.5" OLED'e kadar geniş bir yelpazede OLED ekran modülleri sunar.96" OLED ekranı, 1.5" OLED Ekranı, 2" OLED, 2.4" OLED, 2.7" OLED Ekranı, 5.5" OLED Ekranı ve özel tasarım çözümleri.
1.5 inç OLED, 128x128 OLED Ekran Çizimi

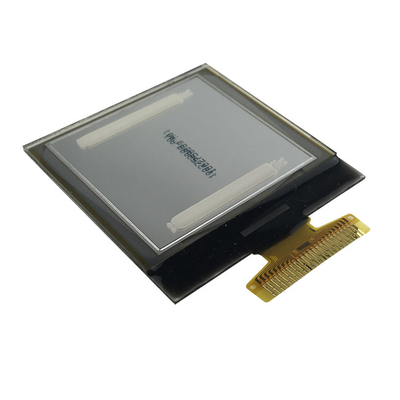

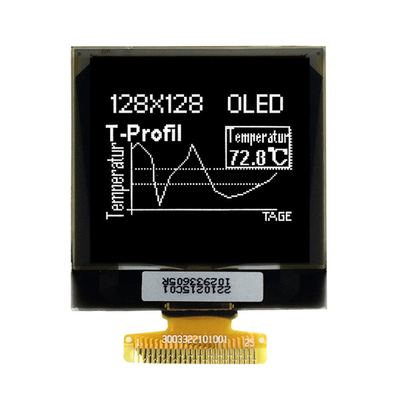

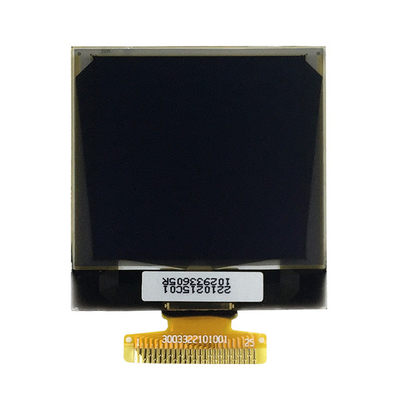

1.5 inç OLED, 128x128 OLED Ekran Gerçek Ürün Görüntüsü
