Ürün ayrıntıları:
|
| Ürün: | 2" İnç Pasif OLED 128x32 | Karar: | 128x32 Piksel Çözünürlük |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arabirim: | Paralel, SPI, IIC isteğe bağlı |
| Renk Göster: | Beyaz | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 55,60(G) x 21,80(Y) x 1,45 (K) mm | Etkin Alan: | 50,54 (G) x 12,62 (Y) mm |
| Piksel aralığı: | 0.395 (W) x 0.395 ((H) | Sürüş Yöntemi: | 1/32 Görev döngüsü |
| Çalışma sıcaklığı: | -20°C ila +70°C | saklama derecesi.: | -30°C ila +80°C |
| Sürücü IC: | COG SSD1309Z | Besleme gerilimi: | 3V |
| PIN numarası: | 31 Pin | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2 inç OLED Ekran Modülü,OLED Ekran Modülü 128x32,I2C 2 inç oled ekran |
||
2" 128x32 inç SSD1309Z Paralel SPI I2C Arayüzü ile Flex Lehimleme için COG ile grafik OLED ekranı
OLED 2 ′′ ekran, 128x32 OLED ekran
Organik Işık Yayıcı Diyot (OLED), daha çevik yanıtlama hızı ile daha parlak ve daha net görüntüler sunan yeni nesil bir teknolojidir.SFOS200TW-12832W-01 OLED ekranı 128 x 32 nokta bireysel mono renk yapılmıştır. Bu OLED modülü hafif, düşük güç ve küçüktür, farklı arayüzler isteğe bağlıdır; varsayılan SPI, Paralel ve I2C arayüzü.
Etkin alanın boyutu modül boyutu ile 2 ′′ diyagonaldir.55.60 ((W) x 21.80 ((H)mm, aktif alan boyutu50.54 (W) x 12.62 (H) mm.Bu 2 inçlik OLED ekranın yerleşik IC SSD1309Z'si var ve yüksek kontrast oranına sahiptir: 1.Tıbbi cihaz gibi uygulama için harika.,POS sistemi, beyaz mallar, ev uygulamaları, endüstriyel aletler, otomasyon, ses/görsel görüntüleme sistemleri, kişisel bakım cihazları, ev eşyaları, otomobil ekranları,Dinamik bilgi görüntüleri vb..
| Ürün: | 2 inçlik pasif OLED | Karar: | 128x32 piksel çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arayüz: | Paralel, SPI, IIC İsteğe bağlı |
| Görüntüleme Rengi: | Beyaz | Optik: | Tüm Bakış Açıları |
| Çizelge: | 55.60 ((W) X21.80 ((H) X1.45 ((T) mm | Etkin Alan: | 50.54 ((W) X 12.62 ((H) mm |
| Piksel Pitch: | 0.395 (W) X 0.395 ((H) | Sürüş yöntemi: | 1/32 Görev Döngüsü |
| Çalışma sıcaklığı: | -20°C +70°C | Depolama sıcaklığı: | -30°C +80°C |
| Sürücü İK: | COG SSD1309Z | Besleme voltajı: | 3V |
| Pin Numarası: | 31 Pin | Uygunluk: | REACH ve RoHS uyumlu |
Pin Tanımı
Pin1, NC, bağlantı yok.
Pin2, VCC, panel sürücü voltajı için güç kaynağı.
Pin3, VCOMH, COM sinyali, gerilim seviyesi seçilmemiş.
Pin4, IREF, Bu pin segment çıkış akım referans pinidir.
Pin5~Pin12, D7-D0, Bu pinler MCU veri otobüsüne bağlanan iki yönlü veri otobüsüdür. Kullanılmayan pinlerin LOW olarak bağlanması önerilir. Seri arayüz modu seçildiğinde,D0 seri saat girişi olacak: SCLK; D1 seri veri girişi olacaktır: SDIN ve D2 NC olarak tutulmalıdır. I2C modu seçildiğinde, D2, D1 birbirine bağlanmalı ve SDAout olarak hizmet etmelidir.Uygulama sırasında SDAin ve D0 seri saat girişidirSCL.
Pin13, RD#, 6800 serisi bir mikroprosesör ile bağlantı kurulduğunda, bu pin Enable (E) sinyali olarak kullanılacak. Bu pin HIGH çekildiğinde ve çip seçildiğinde okuma / yazma işlemi başlatılır..8080-mikroprosesörüne bağlandığında, bu pin Oku (RD#) sinyalini alır. Bu pin ALT çekildiğinde ve çip seçildiğinde okuma işlemi başlatılır.Bu iğne VSS'ye bağlanmalı..
Pin14, WR#, Bu MCU arayüzüne bağlanan okuma / yazma kontrol girişi pınıdır. 6800 serisi mikroprosesörüne bağlandığında, bu pin okuma / yazma (R / W #) seçim girişi olarak kullanılır.Bu iğne yukarı çekildiğinde okuma modu gerçekleştirilecek ve yazma modu düşük olduğunda. 8080 arabirim modu olduğunda, bu pin Yaz (WR#) giriş olacaktır. Bu pin aşağı çekildiğinde ve çip seçildiğinde veri yazma işlemi başlatılır. Seri arabirim olduğunda,Bu iğne VSS'ye bağlanmalı..
Pin15, D/C#, Data/Command veri kontrol pin. Komut için düşük, veri için yüksek.
Pin16, RES#, Bu pin sıfırlama sinyali girişidir. Pin düşük olduğunda, çipin başlatılması yürütülür. Normal işleyiş sırasında bu pencereyi HIGH tutun (yani VDD'ye bağlanın).
Pin17, CS#, çip seçme pin.
Pin18, NC, bağlantı yok.
Pin19, BS2, MCU otobüs arabirimi seçme pinleri.Ayrıntılı ayarlama için lütfen takip edilen tabloya bakın.
Pin20, BS1, MCU otobüs arabirimi seçme pinleri. Lütfen ayarlama ayrıntıları için takip edilen tabloya bakın.
Pin21, VDD, IC için mantıksal gerilim kaynağı
Pin22~Pin29, NC, bağlantı yok.
Pin 30, VSS, yerleşim.
Pin31, NC, bağlantı yok.
OLED 2 ′′ ekran, 128x32 OLED ekranÇizim

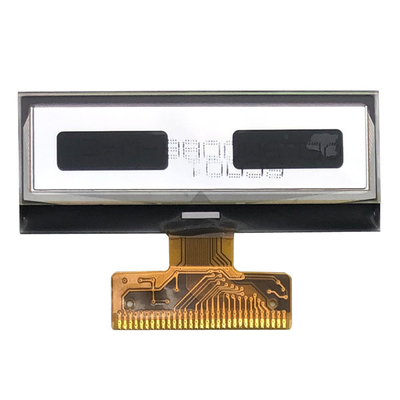

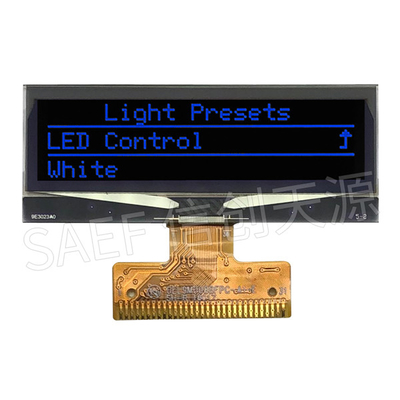

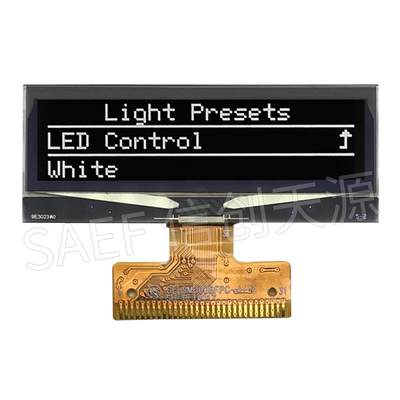

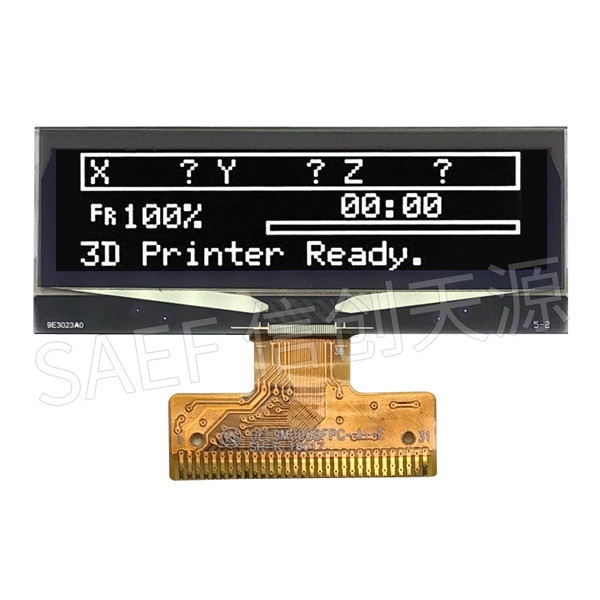

OLED 2 ′′ inç ekran, 128x32 OLED ekran Gerçek Ürün Görüntüsü
