Ürün ayrıntıları:
|
| Ürün: | 3.12 inçlik pasif OLED | Karar: | 256x64 Piksel Çözünürlük |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arabirim: | Paralel, SPI isteğe bağlı |
| Renk Göster: | Beyaz sarı | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 88.00 (W) x27.80 (H) | Etkin Alan: | 76.78 (W) x 19.18 (H) |
| Piksel aralığı: | 0.30 (W) x 0.30 (H) | Çalışma sıcaklığı: | -40°C ila +80°C |
| saklama derecesi.: | -40°C ila +85°C | Sürücü IC: | SSD1322 |
| Besleme gerilimi: | 2.4 - 3.5V | PIN numarası: | 30 pim |
| uyma: | REACH ve RoHS Uyumlu | IC Paket Türü: | COF |
| Modül Bağlantı Tipi: | ZIF | Görev: | 1/64 |
| Vurgulamak: | 256*64 Nokta OLED Ekran Modülü,İç mekan OLED Ekran Modülü,3.12 OLED Ekran Modülü |
||
3.12 inç OLED Ekran Modülü, 3.12" 256*64 Nokta OLED Ekran Modülü Tanıtım
Organik Işık Yayıcı Diyot (OLED), daha çevik yanıtlama hızı ile daha parlak ve daha net görüntüler veren yeni nesil bir teknolojidir.SFOS312YZ-7091AN OLED ekranı 256 x 64 noktadan bireysel tek renkBu OLED modülü hafif, düşük güç ve küçüktür, farklı arayüzler seçeneği vardır; varsayılan SPI, Paralel ve I2C arayüzüdür.
Aktif alanın boyutu, modül boyutu 88.00 (W) x 27.80 (H) mm, aktif alan boyutu 76.78 (W) x 19.18 (H) mm olan 3.12 ′′ çaplı.12 inçlik OLED ekranı dahili IC SSD1322'ye sahiptir ve yüksek kontrast oranına sahiptir,000: 1. Mantıksal kaynak voltajı 2.4V-2.6V arasında değişir, tipik değer 2.5V'dir. Tıbbi cihaz, POS sistemi, beyaz mallar, ev uygulamaları,endüstriyel alet, otomasyon, ses/görsel görüntüleme sistemleri, kişisel bakım cihazları, ev eşyaları, otomobil ekranları, Dinamik bilgi ekranları vb.
Özellikleri
| Ürün: | 3.12 inç pasif OLED | Karar: | 256x64 piksel çözünürlük |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arayüz: | Paralel, SPI İsteğe bağlı |
| Görüntüleme Rengi: | Beyaz, Sarı | Optik: | Tüm Bakış Açıları |
| Çizelge: | 88.00 (W) X27.80 (H) | Etkin Alan: | 76.78 (W) X 19.18 (H) |
| Piksel Pitch: | 0.30 (W) X 0.30 (H) | Çalışma sıcaklığı: | -40°C +80°C |
| Depolama sıcaklığı: | -40°C +85°C | Sürücü İK: | SSD1322 |
| Besleme voltajı: | 2.4 - 3.5V | Pin Numarası: | 30 Pin |
| Uygunluk: | REACH ve RoHS uyumlu | IC Paketi Tipi: | COF |
| Modül bağlantı tipi: | ZIF | Görev: | 1/64 |

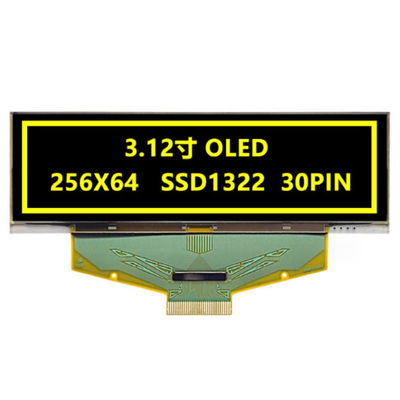

3.12" inç 256x64 piksel COF OLED Ekranı Resim
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
|
Güçlendirme Voltajı |
VDD | - 0 oldu.5 | 2.75 | V |
| VCC | - 0 oldu.5 | 21 | V | |
| VDDIO | - 0 oldu.5 | VCI | V | |
| VCI | - 0 oldu.3 | 4 | V | |
| Çalışma sıcaklığı | TOP | -40 | 85 | .C |
| Depolama sıcaklığı | TSTG | -65 | 150 | .C |
| Yaşam süresi (100 cd/m2) | 20,000 | - | saat | |
| Yaşam süresi (90 cd/m2) | 25,000 | - | saat | |
| Yaşam süresi (80 cd/m2) | 30,000 | - | saat |
Optik Özellikleri
|
|
Simge | Koşullar | Min. | Tip | En fazla. | Birim |
|
Parlaklık (VCC Dışarıdan Sağlanır) |
Lbr |
Not 5 |
60 |
80 |
- |
cd/m2 |
| C.I.E. (Beyaz) | X Y | M.Ö.T. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | |
|
| Görme açısı | 160 | - | - | derecesi |
DC Özellikleri
|
|
Simge | Koşullar | Min. | Tip | En fazla. |
Birim |
| Mantıksal Güçlendirme Voltajı | VDD | 2.4 | 2.5 | 2.6 | V | |
| İşlem için besleme voltajı | VCI | 2.4 | 2.8 | 3.5 | V | |
| I/O pinleri için güç kaynağı | VDDIO | 1.65 | VCI | V | ||
|
OLED için çalışma voltajı |
VCC |
Not 5 |
11.5 |
12 |
12.5 |
V |
|
Yüksek Seviye Giriş |
HIV |
IOUT = 100μA, 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Düşük düzeyde giriş | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDDIO | V |
| Yüksek Seviye Çıkış | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| Düşük Seviye Çıktı | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDDIO | V |
| VCI için çalışma akımı | ICI | - | 95 | 120 | μA | |
| VCC için çalışma akımı | ICC |
Not 6 |
- |
34.5 |
40 |
mA |
| VDD için Uyku Modu Akımı | IDD, SLEEP | Not 8 | - | 1 | 10 | μA |
| VDDIO için Uyku Modu Akımı | IDDIO, Uyku. | Not 8 | 1 | 10 | ||
|
VCI için Uyku Modu Akımı |
ICI, Uyku | Not 8 | - | 2 | 50 |
μA |

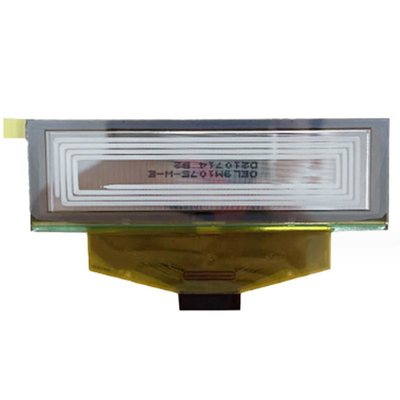

3.12 inç 256x64 piksel COF OLED Ekran Ürün Görüntüsü
