Ürün ayrıntıları:
|
| Ürün: | 3.12 inçlik pasif OLED | Karar: | 256x64 Piksel Çözünürlük |
|---|---|---|---|
| Arabirim: | Paralel, SPI isteğe bağlı | Renk Göster: | Beyaz sarı |
| Optik: | Tüm Görüş Açıları | Ekran Kipi: | Pasif Matris |
| Anahat Dim.: | 88.00 (W) x27.80 (H) | Sürücü IC: | SSD1322 |
| Etkin Alan: | 76.78 (W) x 19.18 (H) | Piksel aralığı: | 0.30 (W) x 0.30 (H) |
| Çalışma sıcaklığı: | -40°C ila +80°C | saklama derecesi.: | -40°C ila +85°C |
| Besleme gerilimi: | 2.4 - 3.5V | PIN numarası: | 30 pim |
| IC Paket Türü: | COF | Modül Bağlantı Tipi: | Eklenti Bağlantısı |
| Görev: | 1/64 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3.12 OLED Ekran Modülü,256*64 Nokta OLED Ekran Modülü,Paralel OLED Ekran Modülü |
||
UG-5664ASWEF013SPI/Paralel/I2C arayüzü ile.12" 256*64 Nokta OLED Ekran ModülüEkran Açıklaması
Organik ışık yayıcı diyotlar (OLED), daha parlak, daha net görüntüler ve daha çevik yanıtlar sağlayan bir sonraki nesil teknolojisidir.12 inçlik model UG-5664ASWEF01 OLED ekranı 256 x 64 noktadan yapılmıştır.Bu OLED modülü hafif, düşük güç tüketimi, küçük boyuttadır ve farklı arayüz seçeneklerine sahiptir; varsayılan SPI, paralel ve I2C arayüzüdür.
Etkin alan boyutları 3,12 inç çapraz, modül boyutları 88,00 (W) x 27,80 (H) mm ve aktif alan boyutları 76,78 (W) x 19,18 (H) mm'dir.12 inçlik OLED ekran, yerleşik bir IC SSD1322 ve 20 yüksek kontrast oranına sahiptir,000:1. Mantıksal kaynak voltaj aralığı 2.4V-2.6V'dir, tipik bir değeri 2.5V'dir. Tıbbi ekipman, POS sistemleri, beyaz mallar, ev uygulamaları,Endüstriyel aletler, otomasyon, ses-görsel görüntüleme sistemleri, kişisel bakım cihazları, ev eşyaları, otomobil ekranları, dinamik bilgi ekranları ve daha fazlası.
Özellikleri
Bu 3.12 inçlik OLED ekranın daha hızlı bir yanıt süresi var "10 mikrosaniye +25 °C'de".
Bu 3.12 inçlik 256x64 OLED ürününün "175 dereceye kadar" sonsuz bir görüntüleme açısı vardır.
Bu 3.12 inç paralel, SPI OLED ürünü çok ince kalınlığa sahiptir.
Bu 3,12 inçlik beyaz / sarı OLED ürününün gösterildiğinde arka ışıklandırılmasına gerek yoktur ve kendiliğinden aydınlatılır.
Bu 3.12 inçlik mono OLED ürünü yüksek parlaklığa sahiptir ve bu ürünün 2000'e kadar kontrast oranı vardır:1.
Bu 3.12 OLED 256x64 ürününün ultra geniş bir çalışma sıcaklık aralığı var "-40 °C ~ 85 °C".
Bu SPI 3.12 inç OLED ürünü daha düşük güç tüketimine sahiptir - CO2 emisyonlarını azaltır.
| Ürün: | 3.12 inç pasif OLED |
| Karar: | 256x64 piksel çözünürlük |
| Arayüz: | Paralel, SPI İsteğe bağlı |
| Ekran Kipi: | Pasif Matris |
| Görüntüleme Rengi: | Beyaz, Sarı |
| Optik: | Tüm Bakış Açıları |
| Etkin Alan: | 76.78 (W) X 19.18 (H) |
| Çizelge: | 88.00 (W) X27.80 (H) |
| Piksel Pitch: | 0.30 (W) X 0.30 (H) |
| Çalışma sıcaklığı: | -40°C +80°C |
| Depolama sıcaklığı: | -40°C +85°C |
| Besleme voltajı: | 2.4 - 3.5V |
| Modül bağlantı tipi: | Plug-in Bağlantısı |
| Sürücü İK: | SSD1322 |
| Pin Numarası: | 30 Pin |
| IC Paketi Tipi: | COF |
| Görev: | 1/64 |
| Uygunluk: | REACH ve RoHS uyumlu |

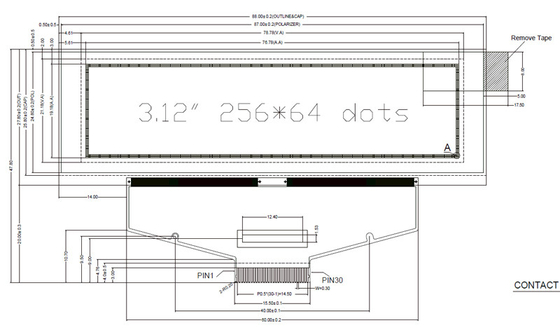

UG-5664ASWEF01 3.12 "Inch 256x64 Piksel Çözünürlüğü COF OLED ekranı SSD1322 Paralel SPI II arayüzü çizimi ile
DC Özellikleri
Aksi belirtilmedikçe, VSS'ye atıfta bulunan gerilim; VDD = 2,5V, VCI = 2,8V, VCC = 12,0V, IREF = 10uA,
(Ta = 22±3°C, 60±10% RH)
AC Özellikleri
Koşullar:VSS'ye atıfta bulunan voltaj, VDD=2.4 ila 2.6VVCI=2.4 ila 3.5V, TA = 25C
Not:
(1) FOSC, iç osilatörün frekans değerini temsil eder ve değer, komut B3h A[7:4] varsayılan değerde olduğunda ölçülür.
(2) D: bölünme oranı (varsayılan değer = 2). K: satır periyodunda görüntülenen saat sayısı (varsayılan değer = 138)
Detaylı açıklama için lütfen (Set Display Clock Divide Ratio/Oscillator Frequency, B3h) 'a bakın.
Elektro-Optik Özellikler
Aşağıdaki tüm veriler koşul (Ta = 22±3°C,60±10%RH) üzerine dayanır.

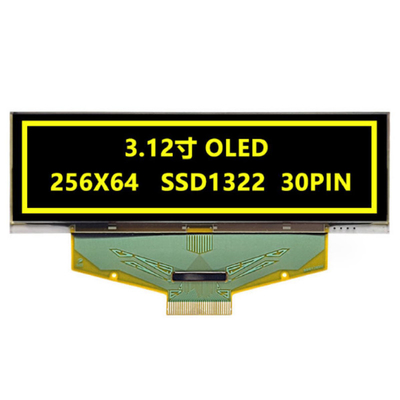

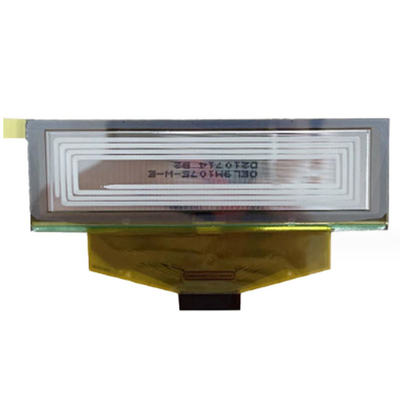

UG-5664ASWEF01 3.12" Inch 256x64 Piksel Çözünürlük COF OLED ekranı SSD1322 Paralel SPI IIinterface ile Ürün Görüntüsü
SAEF Teknoloji, profesyonel bir OLED Modülü Tedarikçisi
Standart pasif matris OLED (PMOLED) / OLED nokta matris ekranı ve özel tasarım Karakter OLED modülleri, Grafik OLED ekranları ve OLED ekran panelleri geniş bir yelpazede sunuyoruz.Mekanik yapı, Chip on Board (COB) içerir., Chip on Glass (COG) ve TAB (Tape Automated Bonded) türleri. Müşteriler STN LCD'den OLED ekranlarına uygulamaları kolayca yükseltebilirler. SAEF OLED modülleri tüm önemli avantajlarla sunulmaktadır.:
· Hızlı yanıt süresi At +25 °C 10 μsec.
· Sınırsız görüntüleme açısı 175 dereceye kadar
· İnce ️ Arkaplan ışığına gerek yok, kendiliğinden yayılıyor
· Yüksek parlaklık
· Yüksek kontrast oranı0001 ¢
· Geniş Çalışma Sıcağı: -40 °C ~ 80 °C
· Daha düşük güç tüketimi
SAEF Technology'nin grafik OLED ekranları, COB, COG ve TAB pasif matris teknolojisi de dahil olmak üzere üç mekanik yapıda mevcuttur.50x16 OLED grafik ekranında mevcut grafik tek renkli OLED çözünürlüğü, 64x128 OLED, 100x16 OLED, 100x32 grafik OLED, 200x16 grafik OLED, OLED 128x32, OLED ekran 128x64, OLED 128x128, ve 256x64 OLED ekran.SAEF ürün yelpazesindeki grafik OLED ekranları, kablosuz denetleyicilere ve arayüzlere paralelBu OLED ekran modülleri çözünürlük / renge bağlı olarak 3V veya 5V voltajı vardır.
SAEF, 0.42 "den 5.5" OLED'e kadar, 0.42 "mikro OLED Ekranı, 0.49 "OLED Ekranı, 0.5" OLED Ekranı, 0.54 "OLED Ekranı, 0.66" mini OLED Ekranı gibi geniş bir yelpazede OLED ekran modülleri sunar.,0.69" OLED, 0.77" OLED Ekranı, 0.87" OLED Ekran modülü0.91" OLED Ekranı, 0.95" OLED, 0.96" OLED Ekranı, 1.5" OLED Ekranı, 2" OLED, 2.4" OLED, 2.7" OLED Ekranı, 3.12 ′′ OLED Ekranı, 5.5 inçlik OLED ekran, ve özel tasarım çözümleri.
