Ürün ayrıntıları:
|
| Ürün: | 1.54 inç OLED SSD1309 | Karar: | 128x64 Piksel Çözünürlük |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arabirim: | 8-bit 68XX/80XX Paralel, 4-Kablolu SPI, I2C |
| Renk Göster: | Beyaz, Sarı, Mavi | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 42,04x27,22x1,45 mm | Etkin Alan: | 35.052 × 17.516 (mm) |
| Piksel aralığı: | 0,274 × 0,274 (mm) | Çalışma sıcaklığı: | -40°C ila +70°C |
| saklama derecesi.: | -40°C ila +85°C | Sürücü IC: | SSD1309 |
| Besleme gerilimi: | 1,65 - 3,3V | PIN numarası: | 24 pin |
| IC Paket Türü: | ÇARK DİŞİ | Modül Bağlantı Tipi: | ZIF |
| Görev: | 1/64 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | OLED Monokrom Ekran,1.54 inç OLED Ekran Modülü |
||
1.54 inç OLED UG-2864KSWMG01 Kontrolör SSD1309 Pasif Matris Monokrom 128 x 64 ZIF FPC Paralel, 4 tel SPI, I2C Arayüzü
Ürün Tanımı
Organik Işık Yayıcı Diyot (OLED), daha çevik yanıtlama hızı ile daha parlak ve daha net görüntüler sağlayan yeni nesil bir teknolojidir.UG-2864KSWMG01 OLED ekranı 128 x 64 nokta bireysel mono renk yapılmıştır. Bu OLED modülü hafif, düşük güç ve küçüktür, farklı arayüzler isteğe bağlıdır; varsayılan SPI, Paralel ve I2C arayüzüdür.
Etkin alanın boyutu, modül boyutu ile 1.54 ′′ diyagonaldir.42.04 x 27.22 x 1.45 mm, aktif alan boyutu35.052 × 17.516 mm.Bu 1.54 inçlik OLED ekranın yerleşik IC SSD1309'u var ve yüksek kontrast oranı 20.000: 1. Mantıksal kaynak voltajı 1.65V-3.3V arasında değişir, tipik değer 2.8V'dir.Tıbbi cihaz gibi uygulama için harika.,POS sistemi, beyaz mallar, ev uygulamaları, endüstriyel aletler, otomasyon, ses/görsel görüntüleme sistemleri, kişisel bakım cihazları, ev eşyaları, otomobil ekranları,Dinamik bilgi görüntüleri vb..
| Ürün: | 1.54 inç OLED SSD1309 | Karar: | 128x64 piksel çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arayüz: | 8 bit 68XX/80XX Paralel, 4 tel SPI, I2C |
| Görüntüleme Rengi: | Beyaz, Sarı, Mavi | Optik: | Tüm Bakış Açıları |
| Çizelge: | 42.04 X 27.22 X 1.45 mm | Etkin Alan: | 35.052 × 17.516 (mm) |
| Piksel Pitch: | 0.274 × 0.274 (mm) | Çalışma sıcaklığı: | -40°C - +70°C |
| Depolama sıcaklığı: | -40°C +85°C | Sürücü İK: | SSD1309 |
| Besleme voltajı: | 1.65 - 3.3V | Pin Numarası: | 24 Pin |
| IC Paketi Tipi: | COG | Modül bağlantı tipi: | ZIF |
| Görev: | 1/64 | Uygunluk: | REACH ve RoHS uyumlu |
1.54 inç OLED UG-2864KSWMG01 Kontrolör SSD1309 Pasif Matris Monokrom 128 x 64 ZIF FPC Paralel, 4 tel SPI, I2C Arayüz Çizimi

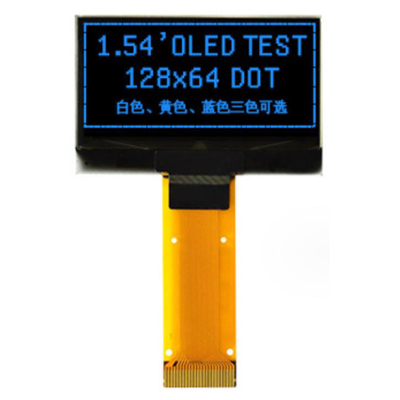

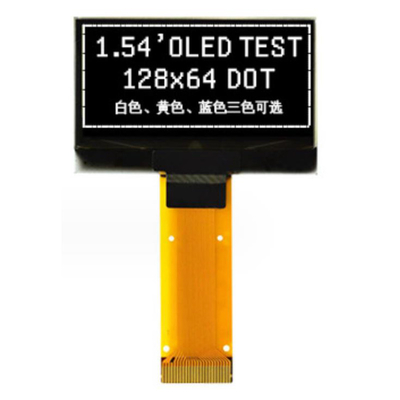

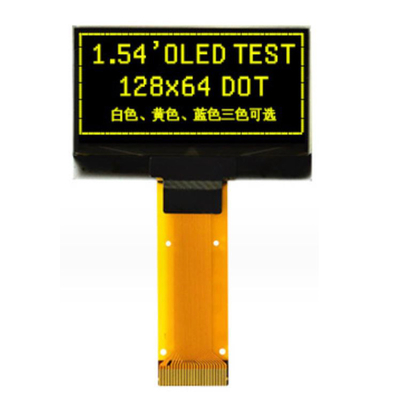

1.54 inç OLED UG-2864KSWMG01 Kontrolör SSD1309 Pasif Matris Monokrom 128 x 64 ZIF FPC Paralel, 4 tel SPI, I2C Arayüzü Ürün Görüntüsü
Fonksiyonel Spesifikasyon
Komutlar:SSD1309 için teknik kılavuza bakın.
Kapat ve aç.
OEL panelini korumak ve panelin ömrünü uzatmak için, sürücü IC güç açma / kapatma rutininde, açma / kapatma sırasında yüksek gerilim ve düşük gerilim güç kaynakları arasında bir gecikme süresi dahil edilmelidir.OEL paneline işlemden önce / sonra şarj ve boşaltma işlemini tamamlamak için yeterli zaman verir.
Güçlenme Sırası:
1VDD'yi çalıştır.
2- Ekranı kapat.
3. Başlatma
4- Açık ekran.
5VCC'yi çalıştır.
6100 saniye gecikme.
(VCC istikrarlı olduğunda)
7Komutla Göster gönder.
Güç kesme sırası:
1- Ekranı kapat.
2- VCC'yi kapatın.
3100 saniye gecikme.
(VCC 0'a ulaştığında ve panel tamamen
Sertifikasyonlar)
4VDD'yi kapatın.
OLED modülünün depolanması için önlemler
1OLED modüllerini depolarken, aşağıdaki önlemler gereklidir.
i. Kurutucuyla birlikte kapalı bir polietilen torbada saklayın.
ii. Karanlık bir yerde saklayın. Güneş ışığına veya floresan ışığa maruz bırakmayın, sıcaklığı 0 °C ile 35 °C arasında tutun ve göreceli nem %40 RH ile %60 RH arasında tutun.
Polarizer yüzeyi başka nesnelerle temas etmemelidir (onları gönderildiği anti-statik elektrik konteynerinde saklamanızı tavsiye ederiz).
2. Diğerleri
i. OLED modülleri uzun süre çalışmışsa, parlaklık bozulmasına neden olur. Uzun süre aynı ekran desenlerini göstermek önerilmez,aksi takdirde görüntüleme desenleri hayalet görüntü olarak ekranda kalabilir ve kurtarılamaz.
ii. OLED modüllerinin, statik elektrik ve benzeri neden olan yıkım sonucunda performans bozulmasını en aza indirmek,Modülleri kullanırken aşağıdaki bölümleri tutmaktan kaçınmak için dikkatli olun..
- Basılı devre kartının açık alanı.
- Son elektrot bölümleri.
