Ürün ayrıntıları:
|
| Ürün: | 2.42 inçlik OLED | Karar: | 128 x 64 nokta çözünürlük |
|---|---|---|---|
| Cam Tipi: | OLED (Organik Işık Yayan Diyot) | Optik: | Tüm bakış açıları 80/80/80/80 |
| Arabirim: | I2C, SPI, 6800, 8080 İsteğe bağlı | Anahat Dim.: | 60.50 × 73.00 × 2.00 mm (Polarizer dahil) |
| Etkin Alan: | 55.01 × 27.49 mm | Piksel aralığı: | 0.43 × 0.43 (mm) |
| Çalışma sıcaklığı: | -40°C ila +70°C | saklama derecesi.: | -40°C ila +85°C |
| PIN numarası: | 24 pin | Kontrolör: | SSD1309 veya eşdeğer |
| Sürüş modu: | 1/64 Görev döngüsü | Bağlantı: | Dişli + FPC |
| Kontrast Oranı: | 2000 : 1 ( Karanlık Oda Kontrastı ) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.42 inçlik PMOLED ekran,I2C/SPI PMOLED Ekranı |
||
2.42 inçlik PMOLED Ekran UG-2864ASWPG01 Modülü, SSD1309, I2C/SPI 6800/8080 Arayüzü
2.42 inç OLED Ekran, 2.42 inç OLED 128x64 Açıklama
SAEF Teknoloji UG-2864ASWPG01 bir2.42" OLED ekran. COG OLED yapısıyla 128x64 pikselden yapılmıştır.UG-2864ASWPG012.42 inçlik OLED ekran SSD1309 IC'ye yerleştirilmiştir, 6800, 8080, SPI ve I2C arayüzü üzerinden iletişim kurar.hafif ve düşük güç tüketimi, el aletleri için mükemmel, metre, akıllı ağ, IoT, vb.
OLED modülü -40 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -40 °C'den +85 °C'ye kadar değişir.
SAEF Technology'nin grafik OLED ekranları, COB, COG ve TAB pasif matris teknolojisi de dahil olmak üzere üç mekanik yapıda mevcuttur.50x16 OLED grafik ekranında mevcut grafik tek renkli OLED çözünürlüğü, 64x128 OLED, 100x16 OLED, 100x32 grafik OLED, 200x16 grafik OLED, OLED 128x32, OLED ekran 128x64, OLED 128x128, ve 256x64 OLED ekran.SAEF ürün yelpazesindeki grafik OLED ekranları, kablosuz denetleyicilere ve arayüzlere paralelBu OLED ekran modülleri çözünürlük / renge bağlı olarak 3V veya 5V voltajı vardır.
SAEF, 0.49 "den 5.5" OLED'e kadar, 0.49 "mikro OLED Ekranı, 0.66 "mini OLED Ekranı, 0.69" OLED, 0.91 "OLED Ekranı, 0.95" OLED, 0.96" OLED ekranı, 1.5" OLED Ekranı, 2" OLED, 2.4" OLED, 2.7" OLED Ekranı, 5.5" OLED Ekranı ve özel tasarım çözümleri.
| Ürün: | 2.42 inç OLED | Karar: | 128 X 64 Nokta Çözünürlüğü |
|---|---|---|---|
| Cam Türü: | OLED (Organic Light Emitting Diode) | Optik: |
Tüm Bakış Açıları (80/80/80/80) |
| Arayüz: | I2C, SPI, 6800, 8080 Seçenek | Çizelge: |
60.50 × 73.00 × 2.00 mm (Polarizer dahil) |
| Etkin Alan: | 55.01 × 27.49 mm | Piksel Pitch: | 0.43 × 0.43 mm |
| Çalışma sıcaklığı: | -40°C - +70°C | Depolama sıcaklığı: | -40°C +85°C |
| Pin Numarası: | 24 Pin | Kontrolör: | SSD1309 veya eşdeğer |
| Sürücü Kipi: | 1/64 Görev Süresi | Bağlantı: | COG+FPC |
| Kontrast oranı: |
2000: 1 (Karanlık Oda Karşıtlığı) |
Uygunluk: | REACH ve RoHS uyumlu |
2.42 inçlik PMOLED Ekran UG-2864ASWPG01 Modülü, SSD1309, I2C/SPI 6800/8080 Arayüzü
Çizim
2.42 inçlik PMOLED Ekran UG-2864ASWPG01 Modülü, SSD1309, I2C/SPI 6800/8080 Arayüzü

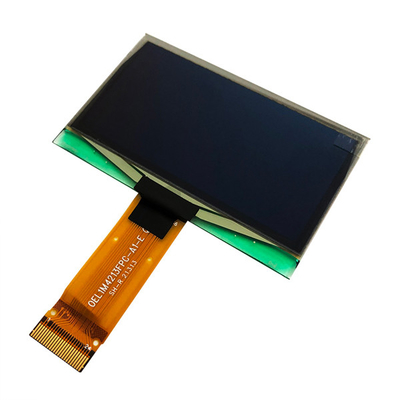

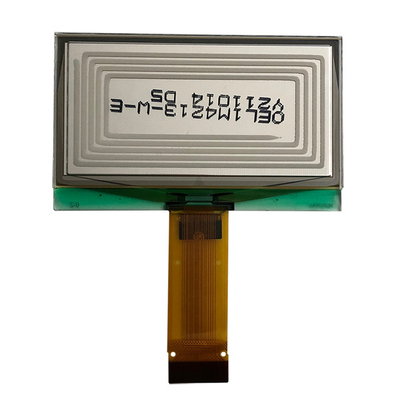

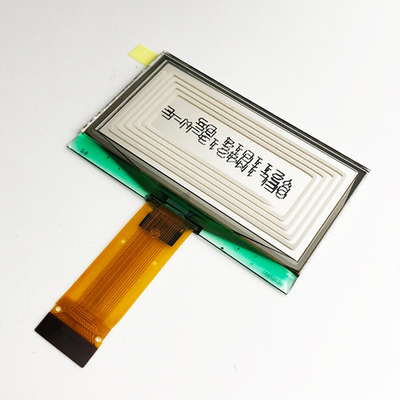

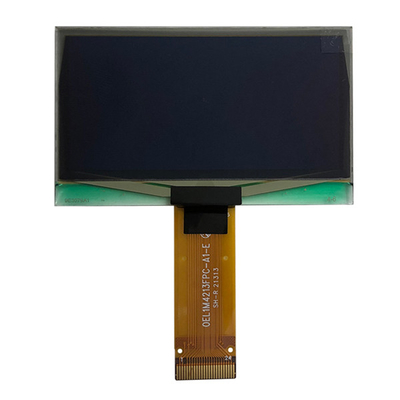

Ürün Görüntüsü
Fonksiyonel Spesifikasyon
Komutlar:SSD1309 için teknik kılavuza bakın.
Kapat ve aç.
OEL panelini korumak ve panelin ömrünü uzatmak için, sürücü IC güç açma / kapatma rutininde, açma / kapatma sırasında yüksek gerilim ve düşük gerilim güç kaynakları arasında bir gecikme süresi dahil edilmelidir.OEL paneline işlemden önce / sonra şarj ve boşaltma işlemini tamamlamak için yeterli zaman verir.
Güçlenme Sırası:
1VDD'yi çalıştır.
2- Ekranı kapat.
3. Başlatma
4- Açık ekran.
5VCC'yi çalıştır.
6100 saniye gecikme.
(VCC istikrarlı olduğunda)
7Komutla Göster gönder.
Güç kesme sırası:
1- Ekranı kapat.
2- VCC'yi kapatın.
3100 saniye gecikme.
(VCC 0'a ulaştığında ve panel tamamen
Sertifikasyonlar)
4VDD'yi kapatın.
OLED modülünün depolanması için önlemler
1OLED modüllerini depolarken, aşağıdaki önlemler gereklidir.
i. Kurutucuyla birlikte kapalı bir polietilen torbada saklayın.
ii. Karanlık bir yerde saklayın. Güneş ışığına veya floresan ışığa maruz bırakmayın, sıcaklığı 0 °C ile 35 °C arasında tutun ve göreceli nem %40 RH ile %60 RH arasında tutun.
Polarizer yüzeyi başka nesnelerle temas etmemelidir (onları gönderildiği anti-statik elektrik konteynerinde saklamanızı tavsiye ederiz).
2. Diğerleri
i. OLED modülleri uzun süre çalışmışsa, parlaklık bozulmasına neden olur. Uzun süre aynı ekran desenlerini göstermek önerilmez,aksi takdirde görüntüleme desenleri hayalet görüntü olarak ekranda kalabilir ve kurtarılamaz.
ii. OLED modüllerinin, statik elektrik ve benzeri neden olan yıkım sonucunda performans bozulmasını en aza indirmek,Modülleri kullanırken aşağıdaki bölümleri tutmaktan kaçınmak için dikkatli olun..
- Basılı devre kartının açık alanı.
- Son elektrot bölümleri.
