Ürün ayrıntıları:
|
| Ürün: | 1,69" İnç Renkli OLED | Karar: | 160x128 piksel çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arabirim: | 8-bit 68XX/80XX Paralel, 4-Kablolu SPI, I2C |
| Renk Göster: | Tüm renkler | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 39.90 x 48.50 x 1.60 (mm) | Etkin Alan: | 33.575 x 26.864 (mm) |
| Piksel aralığı: | 00,07 x 0,21 (mm) | Çalışma sıcaklığı: | -40°C ila +70°C |
| saklama derecesi.: | -40°C ila +85°C | Sürücü IC: | SSD1333 |
| Mantık için besleme voltajı: | 1.65 - 3.5V | PIN numarası: | 30 pim |
| IC Paket Türü: | COF | Modül Bağlantı Tipi: | ZIF |
| Görev: | 1/128 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 160x128 Renkli OLED,1.69 inç renkli OLED |
||
1.69 inç Tam Renkli OLED 160x128 Piksel SSD1333 Sürücü IC Ürün Tanıtımı
Organik Işık Yayıcı Diyot (OLED), daha çevik yanıtlama hızı ile daha parlak ve net görüntüler sağlayan yeni nesil bir teknolojidir.UG-6028GDEFF01 OLBu OLED modülü hafif, düşük güç ve küçüktür, farklı arayüzler isteğe bağlıdır.Paralel ve I2C arayüzü.
Etkin alanın boyutu modül boyutu ile 1,69 ′′ diyagonaldir.39.90 x 48.50 x 1.60 (mm), aktif alan boyutu33.575 x 26.864 (mm).Bu 1.69 inçlik OLED ekranın dahili IC SSD1333'ü var ve yüksek kontrast oranı 20.000: 1. Mantıksal kaynak voltajı 1.65V-3.5V arasında değişmektedir, tipik değer 3V'dir.Tıbbi cihaz gibi uygulama için harika.,POS sistemi, beyaz mallar, ev uygulamaları, endüstriyel aletler, otomasyon, ses/görsel görüntüleme sistemleri, kişisel bakım cihazları, ev eşyaları, otomobil ekranları,Dinamik bilgi görüntüleri vb..
| Ürün: | 1.69 inç renkli OLED | Karar: | 160x128 piksel çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris | Arayüz: | 8 bit 68XX/80XX Paralel, 4 tel SPI, I2C |
| Görüntüleme Rengi: | Tam Renkli | Optik: | Tüm Bakış Açıları |
| Çizelge: | 39.90 x 48.50 x 1.60 (mm) | Etkin Alan: | 33.575 X 26.864 (mm) |
| Piksel Pitch: | 0.07 X 0.21 (mm) | Çalışma sıcaklığı: | -40°C - +70°C |
| Depolama sıcaklığı: | -40°C +85°C | Sürücü İK: | SSD1333 |
| Mantık için güç kaynağı voltajı: | 1.65 - 3.5V | Pin Numarası: | 30 Pin |
| IC Paketi Tipi: | COF | Modül bağlantı tipi: | ZIF |
| Görev: | 1/128 | Uygunluk: | REACH ve RoHS uyumlu |
Çalışma için besleme voltajı ((VDD ): -0.3- 4 V
I/O Pins için besleme voltajı ((VDDIO): -0.3 - 4 V
Ekran için besleme voltajı ((VDDH): -0.3 - 15 V
Yaşam süresi (80 cd/m2): 10.000 saat
> Yukarıdaki tüm voltajlar VSS = 0V
> Bu modülün yukarıdaki mutlak maksimum özelliklerin ötesinde kullanıldığında, modülün kalıcı kırılması meydana gelebilir.Bu modülün 3. bölümdeki koşullar altında kullanılması arzu edilir.. Optik ve Elektriksel Özellikler. Bu modül bu koşulların ötesinde kullanılırsa, modülün arızası ortaya çıkabilir ve modülün güvenilirliği kötüleşebilir.
> Belirtilen sıcaklık aralıkları polarizatörü içermez. Polarizatörün maksimum dayanıklı sıcaklığı 80C olmalıdır.
> VCC = 14.0V, Ta = 25°C, %50 Satranç Taşı. Yazılım yapılandırması Bölüm 4.5 Başlatmayı takip eder. Hayat süresi sonu başlangıç parlaklığının %50'si olarak belirtilmiştir.Oda sıcaklığında ortalama çalışma ömrü, yüksek sıcaklık koşullarında hızlandırılmış çalışma ile tahmin edilir..
1.69 inç Tam Renkli OLED 160x128 Piksel SSD1333 Sürücü IC Ürün Çizimi

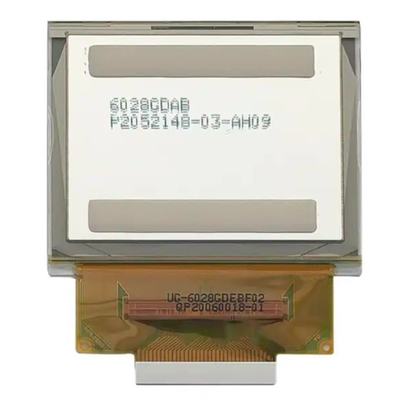

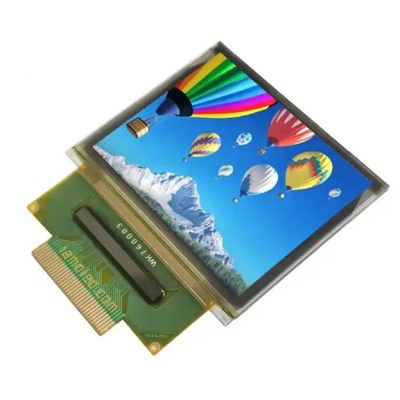

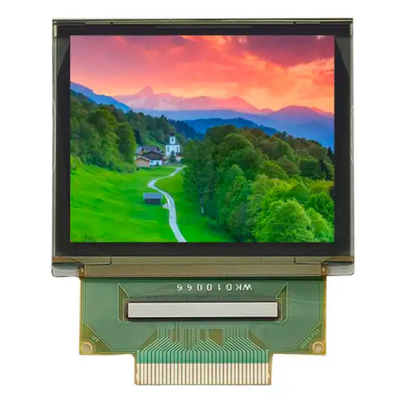

1.69 inç Tam Renkli OLED 160x128 Piksel SSD1333 Sürücü IC Ürün Görüntüsü
OEL görüntüleme modülü için önlemler
1) Mutlak maksimum değerler, OEL ekran modülü için aşılamayacak olan değerlerdir ve bu değerlerin aşılması durumunda panel hasarına neden olabilir.
2) Gürültü nedeniyle arızaların oluşmasını önlemek için, VIL ve VIH özelliklerini karşılamaya ve aynı zamanda sinyal hattı kablosunun mümkün olduğunca kısa olmasına dikkat edin.
3) Elektrik devresine (VDD) aşırı akım önleyici birimi (fiuzlar, vb.) yüklemenizi öneririz. (Önerilen değer: 0.5A)
4) Komşu cihazlarla karşılıklı gürültü müdahalesi oluşmaması için yeterli dikkat gösterin.
5) EMI'ye gelince, temel olarak ekipman tarafında gerekli önlemleri alın.
6) OEL ekran modülünü sabitlerken, dış plastik koruma bölümünü sabitleyin.
7) Eğer OEL ekran modülüne güç kaynağı, OEL ekran paneli çalışırken ana pilin çıkarılması gibi hatalar sonucu zorla kapatılırsa,Bu OEL ekran modülünün kalitesini garanti edemeyiz..
8) IC çipinin arka yüzüne bağlanacak elektrik potansiyeli aşağıdaki gibi olmalıdır: SSD1333
* Yukarıdaki potansiyelden başka herhangi bir potansiyele bağlantı (kontak), IC'nin kırılmasına neden olabilir.
