1.5 inç 128x128 nokta 262k Renkli AMOLED Ekran ZIF Tipi UG-2828GDEDF11 SSD1351 Denetleyicisi

SFOS150TW-7100AN SPECIFICATION.pdf

1.5 inç OLED Ekranı, 128x128 Nokta 262k Renkli AMOLED Ekran SSD1351Ürün Tanıtımı

Ürün Hızlı İncelemesi

Model numarası.UG-2828GDEDF11

Tip: Grafik
Yapı: COG
Boyut:1.5 inç
128 x 128 Nokta Matrisi
¢IC:SSD1351
3V Güç kaynağı
¥1/128 Vergi
Arabirim: 8080,SPI,I2C
Renk: Tam Renk


Açıklama

Organik Işık Yayıcı Diyot (OLED), daha çevik yanıtlama hızı ile daha parlak ve net görüntüler sağlayan yeni nesil bir teknolojidir.UG-2828GDEDF11 OLED ekranı 120 x 128 noktadan bireysel tek renkBu OLED modülü hafif, düşük güç ve küçüktür, farklı arayüzler seçeneği vardır; varsayılan SPI, Paralel ve I2C arayüzüdür.

Aktif alanın boyutu, modül boyutu 33.80 × 34.00 × 1.60 (mm), aktif alan boyutu 26.855 × 26.864 (mm) olan 1.5 ′′ çaplı.Bu 1.5 inçlik OLED ekranı dahili IC SSD1315'e sahiptir ve yüksek kontrast oranına sahiptir,000: 1. Mantıksal kaynak voltajı 1.65V-3.5V arasında değişir, tipik değer 3V'dir. Tıbbi cihaz, POS sistemi, beyaz mallar, ev uygulamaları,endüstriyel alet, otomasyon, ses/görsel görüntüleme sistemleri, kişisel bakım cihazları, ev eşyaları, otomobil ekranları, Dinamik bilgi ekranları vb.

Özellik:

Çalışma için besleme voltajı ((VDD ): -0.3- 4 V
I/O Pins için besleme voltajı ((VDDIO): -0.3 - 4 V
Ekran için besleme voltajı ((VDDH): -0.3 - 15 V
Yaşam süresi (80 cd/m2): 10.000 saat

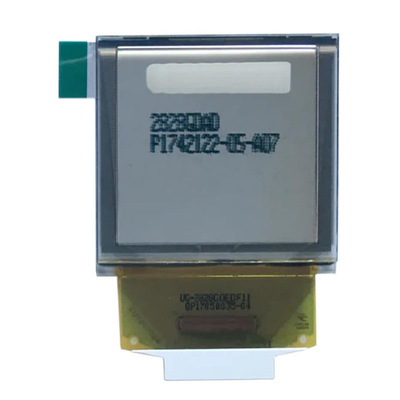

1.5 inç OLED Ekranı, 128x128 Nokta 262k Renkli AMOLED Ekran SSD1351Ürün Çizimi

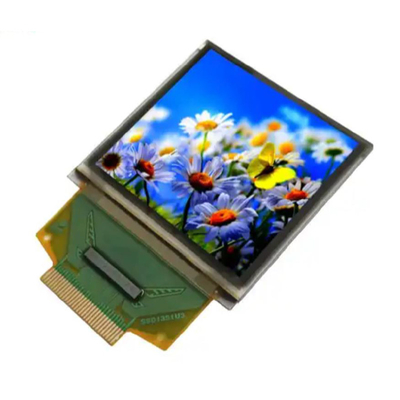

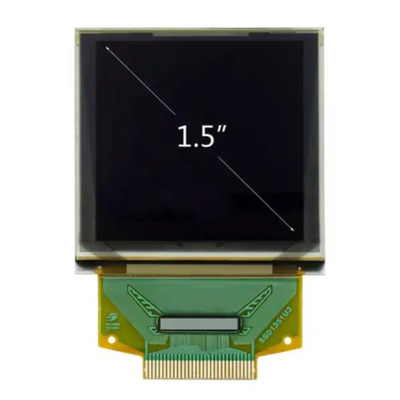

1.5 inç OLED Ekranı, 128x128 Nokta 262k Renkli AMOLED Ekran SSD1351Ürün Görüntüsü

OEL görüntüleme modülü için önlemler

1) Mutlak maksimum değerler, OEL ekran modülü için aşılamayacak olan değerlerdir ve bu değerlerin aşılması durumunda panel hasarına neden olabilir.
2) Gürültü nedeniyle arızaların oluşmasını önlemek için, VIL ve VIH özelliklerini karşılamaya ve aynı zamanda sinyal hattı kablosunun mümkün olduğunca kısa olmasına dikkat edin.
3) Elektrik devresine (VDD) aşırı akım önleyici birimi (fiuzlar, vb.) yüklemenizi öneririz. (Önerilen değer: 0.5A)
4) Komşu cihazlarla karşılıklı gürültü müdahalesi oluşmaması için yeterli dikkat gösterin.
5) EMI'ye gelince, temel olarak ekipman tarafında gerekli önlemleri alın.
6) OEL ekran modülünü sabitlerken, dış plastik koruma bölümünü sabitleyin.
7) Eğer OEL ekran modülüne güç kaynağı, OEL ekran paneli çalışırken ana pilin çıkarılması gibi hatalar sonucu zorla kapatılırsa,Bu OEL ekran modülünün kalitesini garanti edemeyiz..
8) IC çipinin arka yüzüne bağlanacak elektrik potansiyeli aşağıdaki gibi olmalıdır: SSD1315
* Yukarıdaki potansiyelden başka herhangi bir potansiyele bağlantı (kontak), IC'nin kırılmasına neden olabilir.


AMOLED hakkında

Tam renkli ekran, ekranın piyasada rekabetçi olup olmadığını kontrol etmek için önemli bir göstergedir, bu nedenle birçok tam renkli teknoloji OLED ekranlarına da uygulanmaktadır.panel türüne göre genellikle aşağıdaki üç vardır: RGB piksel bağımsız ışık, renk filtre ve ışık renk dönüşümü.

RGB pikselleri bağımsız olarak ışık yayar

Şu anda en çok kullanılan renk modu, ışığı bağımsız olarak yaymak için luminesan malzemelerin kullanımıdır.yeşil, mavi üç temel renk ışık yayıcı merkezi, ve sonra gerçek renk üretmek için üç renk kombinasyonlarının renk karıştırma oranını ayarlamak,Böylece üç renkli OLED elemanı bağımsız olarak bir piksel oluşturmak için ışık yayar.

Bu teknolojinin anahtarı, lüminesan malzemenin renk saflığını ve ışık verimliliğini arttırmak ve ayrıca metal gölge maskesinin kazım teknolojisini geliştirmektir.

OLED'lerin çekirdeği olarak, organik yarı iletken ışık yayıcı malzemeler tipik olarak konjugasyonlu küçük moleküller, metal kompleksleri ve katı düz yapılı polimerler içerir.Genel olarak kullanılan üç renkli malzemelerin özellikleri ve sınıflandırılması şunlardır::

1Mavi ışıldayan malzeme.

Mavi ışık tipik olarak yaklaşık 450 nm dalga boyunda ışık yayar, bu da yaklaşık 2.76 eV'lik bir foton enerjisine karşılık gelir. Kırmızı ve yeşil luminesan malzemelerle karşılaştırıldığında,Mavi ışıldayan malzemelerin konjugasiyon derecesi daha azdırGenellikle kullanılan mavi ışık malzemeleri TMTPEPA, BDPAS ve ST-G1'dir.

2Yeşil ışıltılı malzeme

Yeşil ışığın ışık dalga uzunluğu yaklaşık 532nm ve buna karşılık gelen foton enerjisi yaklaşık 2.33eV'dir ve yaygın olarak kullanılan yeşil ışık yayıcı malzemeler Alaq3, TDETE, Kumarin, NpGl vb.

3Kırmızı ışıltılı malzeme.

Kırmızı ışığın ışınlama dalga uzunluğu yaklaşık 65nm ve buna karşılık gelen foton enerjisi 1.9 ev'dir.Kırmızı ışık üreten malzemelerin HOMO ve LUMO enerji seviyeleri arasındaki fark en küçüktür., ve yaygın olarak kullanılan kırmızı ışık malzemeleri kırmızı flüor, PTPP, DCJTB ve Tz-Gl'dir.

Organik küçük moleküllü ışıltılı malzemelerin karşılaştığı en büyük engelle RGB malzemelerin ömrü büyük ölçüde değişir, özellikle saflık,Kırmızı ve mavi malzemelerin verimliliğini ve ömrünü geliştirmek gerekirBu nedenle, ana luminesan malzemenin melezleşmesiyle, yüksek renk saflığı, yüksek ışık verimliliği ve güçlü istikrarlı mavi ve kırmızı ışık elde edilir.Açık moleküler yapıya ve moleküler ağırlığa sahip küçük moleküllü ışıltılı malzemelerle karşılaştırıldığında, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red, ancak yaşam süreleri küçük moleküllü luminesan malzemelerden daha kısadır ve ışık verimliliği ve yaşam sürelerinin iyileştirilmesi gerekir.

OLED ekranlarının renklendirilmesi, yüksek çözünürlüğü ve büyük alanı ile metal gölge maskesinin kazma teknolojisi, ekran kartı görüntüsünün kalitesini doğrudan etkiler.Bu nedenle metal gölge maskesi grafiklerinin boyut doğruluğu ve konumlandırma doğruluğu için daha katı gereksinimler sunuluyor..

RGB piksellerin bağımsız yayılımı ile ilgili olarak, piksel düzeninden bahsetmemiz gerekiyor.Samsung tarafından AMOLED ekranında temsil edilen Pentile RGB düzenleme en iyi bilinen, bu düzenlemenin tek pikselliği standart RGB düzenlemesinden farklıdır ve çoğu AMOLED ekranı her pikselin düzenlenmesi için kırmızı-yeşil veya mavi-yeşil kullanır,ve sonra yan yana düzenlenirken akıllıca alt piksel paylaşmak, böylece tüm ekran hala tam renkli görüntü elde eder.

Eksiklikler

1AMOLED Pentile piksel düzenini benimser, gerçek çözünürlük sadece nominalin üçte ikisine ulaşabilir, düşük dpi durumunda, granular çok ağır olacaktır,ve renkli noktaları yakın mesafeden görebilirsiniz, ve metin, tablo ve grafik gibi tüm renk bloğu sınırları ışık yayılmasına yardımcı olmak için yakın piksellerin yardımıyla görüntülenmelidir,Bu da ciddi ve kaçınılmaz sorunlara yol açar..

2AMOLED'in yeşil renkte vurgulaması, çok canlı olmasına ve uzun süre bakıldığında göz yorgunluğuna neden olur.

3. AMOLED çok yüksek bir kontrast oranına sahiptir, ancak daha koyu bir resim görüntülerken, özellikle dinamik görüntülerde renk lekelerine eğilimlidir.Yüksek kontrast kısmen ışıklı olmayan siyahlardan kaynaklanıyor..

4. AMOLED'in her piksel bağımsız bir yayıcıdır, bu nedenle yaşlanma sürecinde, farklı piksellerin farklı yaşlanma dereceleri olabilir, sonuç olarak farklı parlaklık,Bu yüzden renk atma sorunu daha karmaşık olacak..

5. Ekran beyaz olduğunda, AMOLED LCD'den daha fazla güç tüketir, bu yüzden AMOLED ekranlı cep telefonlarının kullanıcı ara yüzü neden koyu renktedir.İnternette sörf yapmak gibi uygulamaların görüntüleri, oyunlar ve e-kitaplar neredeyse hepsi yüksek parlaklık renkleri ve çoğu web sitesinin arka plan rengi beyaz.

Teorik olarak, piksel başına bir rengin olmaması büyük bir sorun değildir ve ekran sürücüsü bitişik olanla görüntülenebilir.

Bununla birlikte, pratikte, bu yazılım için daha talepkârdır ve görüntü, eserler ve mura üretme olasılığı yüksektir.Sürücü teknolojisi de var.Aşağıda OLED piksel sürücü devrelerinin ortak tasarımlarının bir açıklaması veriliyor.
