0.96 inç SSD1306 Kontrolör 7 Pin Beyaz ve Mavi Yazı Tipleri SPI OLED Ekran 128x64 3V PMOLED

0.96 inç SSD1306 Kontrolör 7 Pin Beyaz ve Mavi Yazı Tipleri SPI OLED Ekran 128x64 3V PMOLED Ürün Tanımı

SFOM096YZ7-12864WB-01 modeli, modül üzerinde bir PCB kartına sahip olan SF-OS096YZ7-12864WB-01'in uzantısıdır; 128x64 pikselden yapılmış olan diagonal boyutu 0.96 inç.Dört montaj deliği olan bu PCB kartı, müşterilerin uygulamalarına modülleri sabitlemeleri için kolay bir yöntemdir. SFOM096YZ7-12864WB-01 modülü SSD1306 IC ile yerleşiktir; 4 tel SPI arayüzünü destekler; isteğe bağlı I2C arayüzü, sürüş görevi 1/64, mantık için güçlendirme voltajı 3.3V ~ 5V'dir,Dönüştürme devresine sahip 5V ila 3V E/O seviyesi, % 50 kontrol tahtası akımı ile ekran 80mA @ 3.3VDD'dir (tipik değer). Modülün bağlantısı 7 başlık düğmesi, isteğe bağlı 4 başlık düğmesi bağlantısıdır.
Bu OLED modülü akıllı ev uygulaması, tıbbi cihaz, akıllı kontrol, sayaç vb. için uygundur. -40 °C'den +85 °C'ye kadar sıcaklıklarda çalışabilir.

1. 128X64 çözünürlüğü ve SSD1306 yonga seti ile 0.96 inçlik mini OLED ekran
2Ultra düşük güç tüketimi: tam ekran aydınlatması 0.08w
3. Kolay kurulum için dört montaj deliği
4. Arayüz tipi: SPI (IIC'ye değiştirilebilir)
5. Çeşitli kontrol yongalarını destekler: Arduino 51 serisi, msp430 serisi, stm32/2 CSR IC, ETC ile tamamen uyumludur
6Güç Voltajı: DC 3V - 5V


Özellikleri:


SAEF Teknoloji profesyonel bir OLED Modülü Tedarikçisidir.Grafik OLED ekranları ve OLED ekran panelleriMekanik yapı, Chip on Board (COB), Chip on Glass (COG) ve TAB (Tape Automated Bonded) türlerini içerir.SAEF OLED modülleri tüm önemli avantajlara sahiptir.

• Hızlı yanıt süresi: +25 °C'de 10 μsec.
• Sınırsız görüntüleme açısı “175 dereceye kadar”
• İnce ️ Arkaplan ışığına gerek yok, kendiliğinden yayılıyor
• Yüksek parlaklık
• Yüksek kontrast oranı: 10'a kadar0001 ¢
• Geniş Çalışma Sıcağı: 40 - 80 °C
• Düşük güç tüketimi

0.96 inç SSD1306 Kontrolör 7 Pin Beyaz ve Mavi Yazı Tipleri SPI OLED Ekran 128x64 3V PMOLED Ürün Çizimi

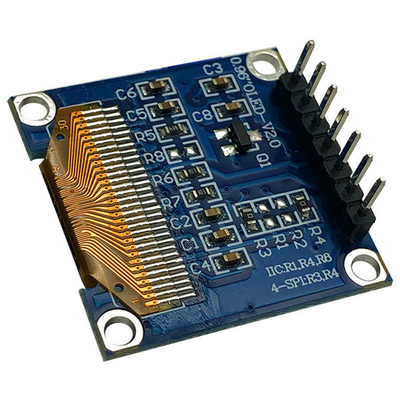

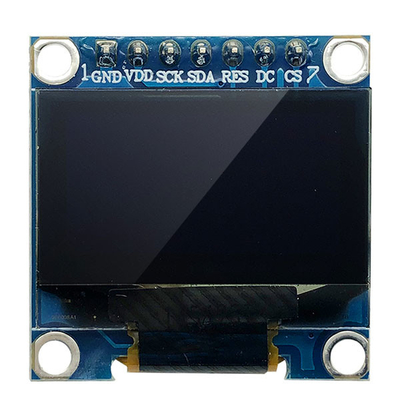

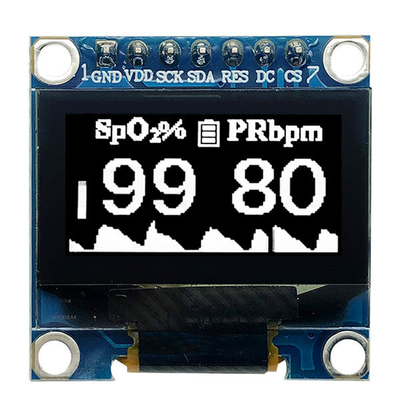

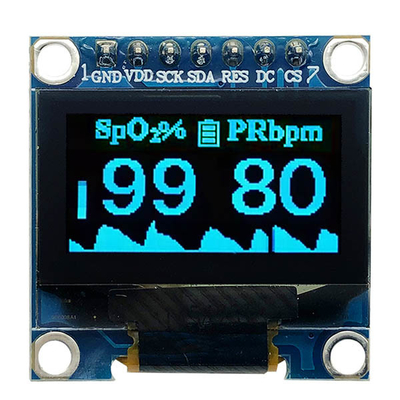

 0.96 inç SSD1306 Kontrolör 7 Pin Beyaz Ve Mavi Yazı Tipleri SPI OLED Ekranı 128x64 3V PMOLED Ürün Görüntüsü


OLED modülünü kullanma önlemleri

1. Ekran paneli cam ve polarizerden yapılmıştır. Cam kırılgan olduğu için, özellikle kenarlarda kullanılırken parçalanma eğilimindedir. Lütfen düşmekten veya çarpmaktan kaçının.Düşürerek veya çarparak mekanik şoka maruz kalmayın..
2Ekran yüzeyine veya ona bitişik alanlara aşırı kuvvet kullanmayın, çünkü bu anormalliklere neden olabilir.Bu görüntü alanı leke (bazı kozmetik polarizer belirlenir).
3. OLED modülünün ekran yüzeyini kaplayan polarizer yumuşak ve kolayca çizilmiştir. Bu polarizer'i dikkatlice kullanın. Dokunmayın,Açık polarizatörleri HB kalem kurşundan daha sert bir şeyle ( cam) itmek veya sürtmek.Yüzeydeki yoğunlaşma ve soğuktan kaynaklanan terminallerle temas hasar verecektir.Polarizörü lekele ya da kirle.Ürünler düşük sıcaklıkta test edildikten sonra oda sıcaklığı hava ile temas etmeden önce bir kapta ısıtılmalıdır.
4Ekran yüzeyi kirlenirse, yüzeye nefes alın ve yumuşak kuru bir bezle hafifçe silin.
- Izopropil alkol
- Etil alkolü
Ekran yüzeyine zarar vermemek için sıkıca fırçalama.
5. Yukarıda belirtilenlerden başka çözücüler polarizatöre zarar verebilir. Özellikle aşağıdakileri kullanmayın.
- Su.
- Keton
- Aromatik çözücüler
Tükürüğü veya su damlalarını hemen silin, uzun süre su ile temas etmek deformasyon veya renk solmasına neden olabilir.
6Elektrotların korozyonunu en aza indirmek için dikkatli olun. Elektrotların korozyonu, yüksek nemli bir ortamda su damlaları, nem kondansiyonu veya akım akışı ile hızlandırılır.
7. OLED modülünü monte ederken, bükülme, bükülme ve çarpıklık olmamasına emin olun. Özellikle I ̇ O kablosunu zorla çekmeyin veya bükmeyin.

8OLED modülünü sökmeye veya işlemeye çalışmayın.
9NC terminali açık olmalı.
10Eğer mantıksal devre güç kapalı ise, giriş sinyalleri uygulamayın.
11. Elektrostatik İndirim Kontrolü,Bu modül bir CMOS LSI kullandığından, sıradan bir CMOS IC için olduğu gibi elektrostatik boşalmaya da aynı dikkatle dikkat edilmelidir.Elemelerin statik elektrikle yok edilmesini önlemek için, en iyi çalışma ortamını korumaya dikkat edin.

- OLED'i paket kutusundan çıkarmadan veya bir set'e dahil etmeden önce, modülün ve vücudunuzun aynı elektrik potansiyeline sahip olduğundan emin olun.OLED modülleri kullanırken vücudu topraklamak için emin olun.
- Lehimleyici demir gibi montaj için gerekli araçlar, uygun şekilde topraklanmış olmalıdır.Elektrikli tornavida kullanarak LCM'yi bağlarken, tornavida, motorun komutatöründen gelen elektromanyetik dalgaların üretilen kıvılcımların mümkün olduğunca azaldığı şekilde toprak potansiyeline sahip olmalıdır.
- Üretilen statik elektrik miktarını azaltmak için kuru koşullarda montaj ve diğer işler yapmayın.Statik elektrik üretimini azaltmak için çalışmada hava çok kuru değil dikkatli olun%50-60 oranında nispi nem tavsiye edilir. Mümkün olduğunca çalışma kıyafetlerinizin ve çalışma koltuğunun elektrik potansiyelini zemin potansiyeline çevirin.
- OLED modülü ekran yüzeyini korumak için bir filmle kaplanmıştır.

OLED modülünün depolanması için önlemler

1OLED modüllerini depolarken, aşağıdaki önlemler gereklidir.
i. Kurutucuyla birlikte kapalı bir polietilen torbada saklayın.
ii. Karanlık bir yerde saklayın. Güneş ışığına veya floresan ışığa maruz bırakmayın, sıcaklığı 0 °C ve 35 °C arasında tutun ve göreceli nem %40 RH ile %60 RH arasında tutun.
Polarizer yüzeyi başka nesnelerle temas etmemelidir (onları gönderildiği anti-statik elektrik konteynerinde saklamanızı tavsiye ederiz).
2. Diğerleri
i. OLED modülleri uzun süre çalıştırılırsa, parlaklık bozulmasına neden olur. Uzun süre aynı ekran desenlerini göstermek önerilmez,aksi takdirde görüntüleme desenleri hayalet görüntü olarak ekranda kalabilir ve kurtarılamaz.
ii. OLED modüllerinin, statik elektrik ve benzeri neden olan yıkım sonucunda performans bozulmasını en aza indirmek,Modülleri kullanırken aşağıdaki bölümleri tutmaktan kaçınmak için dikkatli olun..
- Basılı devre kartının açık alanı.
- Son elektrot bölümleri.
