1.27 inç AMOLED Ekran Modülü UG-2896GDEAF11 SSD1351 Denetleyicisi 128x96 Pasif Matrix 30 Pin ZIF Bağlantısı Tıbbi Cihaz için

1.27 inç AMOLED UG-2896GDEAF11 SSD1351 Kontrolör 128x96 Pasif Matrix 30 Pin ZIF Bağlantısı Tıbbi Cihazlar İçin  Ürün Tanımı

Organik Işık Yayıcı Diyot (OLED), daha çevik yanıtlama hızı ile daha parlak ve net görüntüler sunan yeni nesil bir teknolojidir.UG-2896GDEAF11 OLED ekranı 128 RGB x 96 nokta bireysel yapılmıştırBu OLED modülü hafif, düşük güç ve küçüktür, farklı arayüzler seçeneği vardır; varsayılan SPI, Paralel ve I2C arayüzüdür.

Etkin alanın boyutu, modül boyutu 33.70 × 26.90 × 1.60 (mm), aktif alan boyutu 25.708 × 19.28 (mm) ile 1.27 ′′ çaplıdır.27 inçlik OLED ekranı dahili IC SSD1351'e sahiptir ve yüksek kontrast oranına sahiptir,000: 1. Mantıksal kaynak voltajı 1.65V-3.5V arasında değişir, tipik değer 3V'dir. Tıbbi cihaz, POS sistemi, beyaz mallar, ev uygulamaları,endüstriyel alet, otomasyon, ses/görsel görüntüleme sistemleri, kişisel bakım cihazları, ev eşyaları, otomobil ekranları, Dinamik bilgi ekranları vb.

Özellikleri:

Çalışma için besleme voltajı ((VDD ): -0.3- 4 V
I/O Pins için besleme voltajı ((VDDIO): -0.3 - 4 V
Ekran için besleme voltajı ((VDDH): -0.3 - 15 V
Yaşam süresi (80 cd/m2): 10.000 saat

> Yukarıdaki tüm voltajlar VSS = 0V

> Bu modülün yukarıdaki mutlak maksimum özelliklerin ötesinde kullanıldığında, modülün kalıcı kırılması meydana gelebilir.Bu modülün 3. bölümdeki koşullar altında kullanılması arzu edilir.. “Optik ve Elektriksel Özellikler”. Bu modül bu koşulların ötesinde kullanılırsa, modülün arızası ortaya çıkabilir ve modülün güvenilirliği kötüleşebilir.

> Belirtilen sıcaklık aralıkları polarizatörü içermez. Polarizatörün maksimum dayanıklı sıcaklığı 80C olmalıdır.

> VCC = 14.0V, Ta = 25°C, %50 Satranç Taşı. Yazılım yapılandırması Bölüm 4.5 Başlatmayı takip eder. Hayat süresi sonu başlangıç parlaklığının %50'si olarak belirtilmiştir.Oda sıcaklığında ortalama çalışma ömrü, yüksek sıcaklık koşullarında hızlandırılmış çalışma ile tahmin edilir..

1.27 inç AMOLED UG-2896GDEAF11 SSD1351 Kontrolör 128x96 Pasif Matrix 30 Pin ZIF Bağlantısı Tıbbi Cihazlar İçin ÜrünÇizim

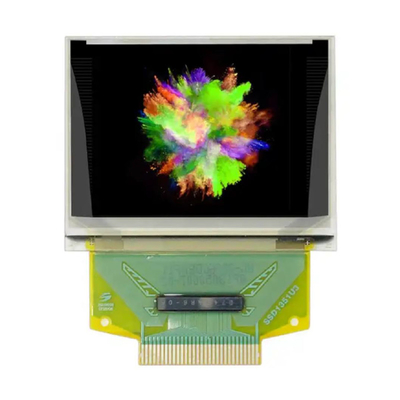

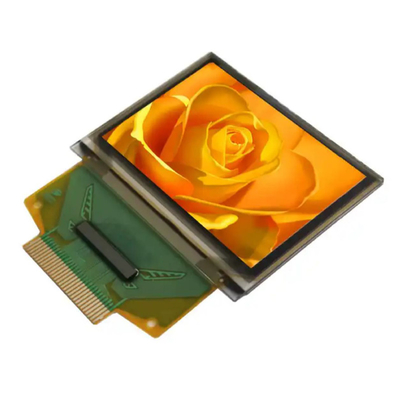

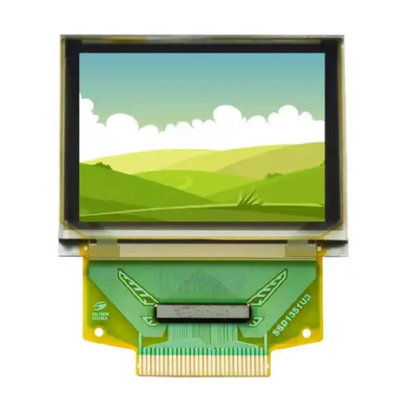

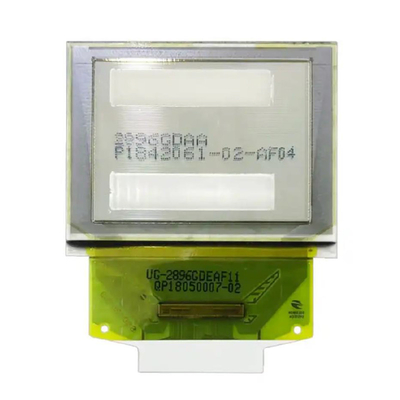

1.27 inç AMOLED UG-2896GDEAF11 SSD1351 Kontrolör 128x96 Pasif Matrix 30 Pin ZIF Bağlantısı Tıbbi Cihazlar İçin ÜrünResim

OEL görüntüleme modülü için önlemler

1) Mutlak maksimum değerler, OEL ekran modülü için aşılamayacak olan değerlerdir ve bu değerlerin aşılması durumunda panel hasarına neden olabilir.
2) Gürültü nedeniyle arızaların oluşmasını önlemek için, VIL ve VIH özelliklerini karşılamaya ve aynı zamanda sinyal hattı kablosunun mümkün olduğunca kısa olmasına dikkat edin.
3) Elektrik devresine (VDD) aşırı akım önleyici birimi (fiuzlar, vb.) yüklemenizi öneririz. (Önerilen değer: 0.5A)
4) Komşu cihazlarla karşılıklı gürültü müdahalesi oluşmaması için yeterli dikkat gösterin.
5) EMI'ye gelince, temel olarak ekipman tarafında gerekli önlemleri alın.
6) OEL ekran modülünü sabitlerken, dış plastik koruma bölümünü sabitleyin.
7) Eğer OEL ekran modülüne güç kaynağı, OEL ekran paneli çalışırken ana pilin çıkarılması gibi hatalar sonucu zorla kapatılırsa,Bu OEL ekran modülünün kalitesini garanti edemeyiz..
8) IC çipinin arka yüzüne bağlanacak elektrik potansiyeli aşağıdaki gibi olmalıdır: SSD1333
* Yukarıdaki potansiyelden başka herhangi bir potansiyele bağlantı (kontak), IC'nin kırılmasına neden olabilir.


AMOLED sürücü teknolojisi

PMOLED'den farklı olarak, AMOLED, her piksel biriminde 2 transistör ve 1 kondansatör (yani 2T1C) ile düzenlenmiştir.Parlaklık eşitliği gibi performans telafiyi göz önünde bulundurarak, daha fazla transistör ve kondansatör de tasarlanabilir. Aktif sürücünün her pikselinde bir anahtarlama fonksiyonu olan ince filmli bir transistör vardır.ve her piksel bir yük depolama kapasitörü ile donatılmıştır, ve çevresel tahrik devresi ve ekran dizisi aynı cam substrat üzerinde entegre edilmiştir. Aktif matrisin sürücü devresi ekranın içinde gizlidir,Entegre etmeyi ve küçültmeyi kolaylaştırmakEk olarak, çevresel tahrik devresi ile ekran arasındaki bağlantı sorunu çözüldüğü için, verimlilik ve güvenilirlik belli ölçüde iyileştirilmiştir.Aktif sürücünün öne çıkan özelliği, sabit akım sürücü devresinin ekran ekranına entegre edilmesidir, ve her ışık yayıcı piksel matris adresleme için ince filmli transistörüne karşılık gelir ve ışık yayıcı sürücü ince filmli transistörü, yük depolama kapasitörünü vb içerir.

Aktif sürücü, bir depolama etkisi olan statik bir sürücü modudur ve tarama elektrotlarının sayısıyla sınırlı olmayan %100 yükle çalıştırılabilir.ve her piksel için bağımsız olarak seçici olarak ayarlanabilir, görev döngüsü problemi olmadan ve yüksek parlaklık ve yüksek çözünürlük elde etmek kolaydır.Aktif sürücü bağımsız olarak düşük parlaklık ile kırmızı ve mavi piksellerin gri ölçeğini ayarlayabilirsinizOLED ekran cihazlarının diyot özellikleri vardır, bu nedenle prensipte tek yönlü DC sürücüleridir.Nanometre aralığında organik ışık yayıcı film kalınlığı nedeniyle, ışık yayıcı alan boyutu genellikle 100 mikron'dan büyüktür ve cihazın açık kapasitif özellikleri vardır.Birçok tahrik devresi ileri sabit akım ve ters sabit voltaj sürüş modunu benimser.

Gerçek üründe, AMOLED görüntü kalitesini etkileyen çeşitli faktörler daha karmaşıktır, bazıları belirli bir faktörün önde gelen bir rol oynadığı, bazıları çeşitli faktörlerin sonucu olabilir.AMOLED görüntü kalitesinin bozulmasına yol açan faktörler için, endüstri, kabaca gerilim telafi yöntemi olarak bölünebilen çeşitli tahrik telafi teknolojilerini ve buna karşılık gelen telafi devresini inceledi.mevcut tazminat yöntemi, dijital sürücü telafi yöntemi, harici telafi yöntemi vb., AMOLED görüntü kalitesi bozulmasını iyileştirmek için işlem teknolojisi ve ekipman teknolojisi ile karşılaştırıldığında,Devre iyileştirme araçları daha verimli.Sürücü tazminat teknolojisi AMOLED sürücüsünün anahtar ve zor noktasıdır ve aynı zamanda TFT LCD sürücüsüne kıyasla AMOLED sürücüsünün özel özelliğidir.
