Ürün ayrıntıları:
|
| Ürün: | OLED 0.66 inç IIC arayüzü | Yapı: | COG + PCB |
|---|---|---|---|
| Karar: | 64x48 piksel | arayüzler: | I2C |
| Algle'i görmek: | Tüm Görüş Açısı | PIN numarası: | 16 pin |
| Renk: | Beyaz / Mavi isteğe bağlı | Modül boyutu: | 25.5 ((W) × 28 ((H) × 2.7 ((T) mm |
| Cam: | PMOLED (Passive Matrix OLED) | Kontrolör: | SSD1306 veya Eşdeğer |
| Güç kaynağı: | 3.3V / 5V | Parlaklık: | 120 cd/m2 (dakika) |
| Operasyon Temp.: | -40℃ ila +85℃ | Kontrast Oranı: | 2000 : 1 ( Karanlık Oda Kontrastı ) |
| uyma: | REACH ve RoHS Uyumlu | Sertifika: | ISO9001:2015 / ISO1400:2015 |
| Vurgulamak: | Beyaz/Mavi Yazı Tipi OLED Ekranı,64x48 Piksel OLED Ekranı,0.66 inçlik OLED ekran |
||

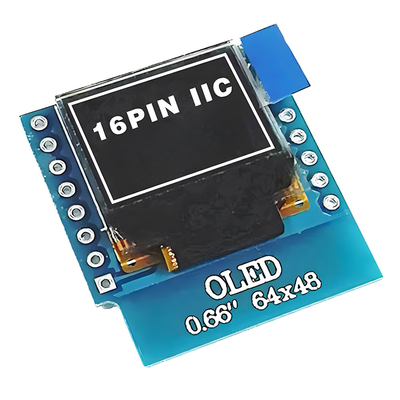

0.66 inç IIC OLED Ekran 16 Pin 64x48 Piksel Ürün Tanımı
SFOM066YZ16-6448WB-01OLED modülünün çapı 0,66 inç, 64 x 64 pikselden oluşuyor.SFOM066YZ16-6448WB-01 IIC arayüzü ile PCB kontrolü,PCB kartı 16 montaj deliği ile müşterilerin uygulamalarına modülleri sabitlemeleri için kolay bir yöntemdir.SFOM066YZ16-6448WB-01modül SSD1306 IC ile yerleştirilmiştir; IIC arayüzünü destekler, sürüş görevi 1/64, mantık için güçlendirme voltajı 3.3V ~ 5V, dönüşüm devresine sahip 5V ila 3V I/O seviyesi,%50 kontrol tablosu akımı olan ekran 80mA @3.3VDD (tipik değer). modülün bağlantısı 7 başlık çentiği, isteğe bağlı 4 başlık çentiği bağlantısıdır.
Bu OLED modülü akıllı ev uygulaması, tıbbi cihaz, akıllı kontrol, sayaç vb. için uygundur. -40 °C'den +85 °C'ye kadar sıcaklıklarda çalışabilir.
1. 64X48 çözünürlüğü ve SSD1306 yonga seti ile 0.66 inçlik mini OLED ekran
2Ultra düşük güç tüketimi: tam ekran aydınlatması 0.08w
3. Kolay kurulum için dört montaj deliği
4. Arayüz tipi: IIC (SPI'ye değiştirilebilir)
5. Çeşitli kontrol yongalarını destekler: Arduino 51 serisi, msp430 serisi, stm32/2 CSR IC, ETC ile tamamen uyumludur
6Güç Voltajı: DC 3V - 5V
Özellikleri:
| Ürün: | OLED 0.66 Inch IIC Arayüzü | Yapı: | COG + PCB |
|---|---|---|---|
| Karar: | 64x48 piksel | Arayüzler: | I2C |
| Algle izliyor: | Tüm Görme açısı | Pin Numarası: | 16 Pin |
| Rengi: | Beyaz / Mavi İsteğe bağlı | Modül boyutu: | 25.5 ((W) × 28 ((H) × 2.7 ((T) mm |
| Cam: | PMOLED (Passive Matrix OLED) | Kontrolör: | SSD1306 veya eşdeğer |
| Güç kaynağı: | 3.3V / 5V | Parlaklık: | 120 Cd/m2 (dakika) |
| Çalışma süresi: | -40°C +85°C | Kontrast oranı: | 2000: 1 (Karanlık Oda Kontrastı) |
| Uygunluk: | REACH ve RoHS uyumlu | Sertifika: | ISO9001:2015 / ISO1400:2015 |
SAEF Teknoloji profesyonel bir OLED Modülü Tedarikçisidir.Grafik OLED ekranları ve OLED ekran panelleriMekanik yapı, Chip on Board (COB), Chip on Glass (COG) ve TAB (Tape Automated Bonded) türlerini içerir.SAEF OLED modülleri tüm önemli avantajlara sahiptir.

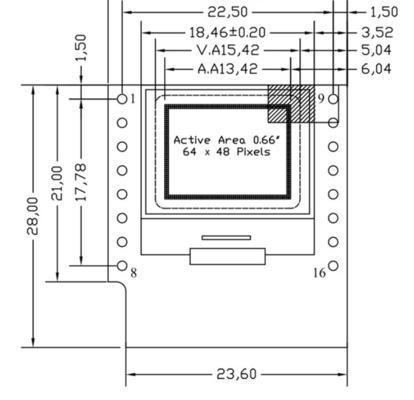

0.66 inç IIC OLED Ekranı 16 Pin 64x48 Piksel, Beyaz/Mavi Yazı Tipi Ultra Düşük Güçlü OLED Ekranı Ürün Çizimi

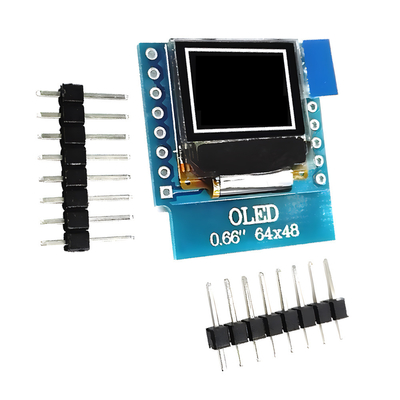

0.66 inç IIC OLED Ekranı 16 Pin 64x48 Piksel, Beyaz/Mavi Yazı Tipi Ultra Düşük Güçlü OLED Ekranı Ürün Görüntüsü
OLED ekranının prensibini anlamak - OLED modüllerini kullanmanın çeşitli yollarıyla oynamak
OLED modülünün dört çalışma modu vardır, yani 6800 ve 8080 paralel arayüzleri, 4 telli seri SPI arayüz modu ve IIC arayüz modu.BS1/BS2 ayarları ile modül arayüzü modu arasındaki ilişki aşağıdaki tabloda gösterilmiştir.:
SAEF Technology OLED modülünün varsayılan ayarları BS0'dan GND'ye, BS1 ve BS2'den VCC'ye (8080 modu), eğer diğer modlara ayarlamak istiyorsanız,OLED'in arkasında bir lehimle BS0-BS2 ayarlarını değiştirmeniz gerekiyor(Alat değişikliği)
Şemadan, toplam 16 iğnenin çizildiğini ve 16 çizgiden sadece 15 iğnenin kullanıldığını ve bunlardan birinin asılı olduğunu öğrenebiliriz. 15 çizgiden ikisi güç ve zemin.Ve 13 tane kaldı.Farklı modlarda, ihtiyacımız olan sinyal hatlarının sayısı farklıdır, 8080 modunda, 13'ün hepsine ihtiyaç vardır, bunlardan biri yaygın olan, yani sıfırlama hattı RST (RES),MCU'nun sıfırlama işlemine doğrudan bağlayabiliriz (sıfırlama yönteminin aynı olduğunu doğrulamak için)IIC modunda, sadece 2 satıra ihtiyacınız var!
IIC'nin çalışma moduna sadece iki hat gereklidir ve IIC'nin çalışma modunun, verileri elde etmek için IIC'yi simüle etmek için iki tel kullanmasıdır.
OLED denetleyicisi SSD1306, yani çıplak ekran, aynı zamanda daha yaygın olarak kullanılan LED sürücü çipi olan SSD1306 tarafından çalıştırılır.
OLED modülü video belleği
OLED'in kendisi video belleğine sahip değildir ve video belleğinin sağlanması SSD1306'ya bağlıdır.Her sayfa 128 bayt içerir., toplamda 8 sayfa, tam olarak 128*64 nokta matris boyutu.
Ancak, OLED bir kerede tek nokta matrisini kontrol edemediği için, sadece 8 nokta matrisini kontrol edebilir.
Çünkü her yazma baytlarla yazılır. Eğer modülü çalıştırmak için sadece yazma modunu kullanırsak, bir seferde 8 nokta yazmamız gerekir.Biz ayarlanacak noktanın bulunduğu byte her bitin mevcut durumunu bulmak gerekir (0/1Aksi takdirde, yazılı veriler önceki durumun üzerine yazılır ve sonuç, görüntülenmesi gerekmeyen bazı noktaların görüntülenmesi olacaktır.ya da gösterilmesi gerekenler gösterilmiyor. Okulabilir modda, önce yazılacak baytı okuyabilir, mevcut durumu alabilir ve sonra yeniden yazılacak bit'i değiştirdikten sonra gramlara yazabiliriz,Böylece önceki durumu etkilemez.Bununla birlikte, bu, GRAM'i okuma yeteneği gerektirir, 3 tel veya 4 tel SPI modu için, modül okuma desteklemez ve okuma->-> yazma modu da nispeten yavaştır.
Bu yüzden kullandığımız yöntem, STM32'nin içinde bir OLED GRAM (toplam 128 bayt) oluşturmak ve her değişiklikte, sadece STM32'deki GRAM'i (aslında SRAM) değiştirmek ve değişiklikten sonra,STM32'deki GRAM'ı bir kerede OLED GRAM'a yazınTabii ki, bu yöntemin dezavantajları da vardır, yani çok küçük SRAM (51 serisi gibi) olan mikro denetleyiciler için daha rahatsız edicidir.
