Ürün ayrıntıları:
|
| Ürün: | 0,49 inç OLED ekran Modülü | Piksel Sayısı: | 64x32 Grafik |
|---|---|---|---|
| Sürücü IC: | SSD1315 veya Eşdeğeri | Ekran Kipi: | Pasif Matris |
| Renk Göster: | Tek renkli (Beyaz) | Sürüş görevi: | 1/32 Görev |
| Panel Boyutu: | 14,5x11,6x1,227 (mm) | Etkin Alan: | 11.18 x 5.58 (mm) |
| Piksel aralığı: | 0,175x0,175 (mm) | Piksel boyutu: | 0,155x0,155 (mm) |
| Görüntüleme yönü: | Tüm Görüş Açıları | Arabirim: | I2C |
| Bağlantı: | Lehimleme/Hotbar (özelleştirilebilir) | PIN numarası: | 14 pin (özelleştirilebilir) |
| Ömür: | 50.000 saat @60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 0.49 Inch OLED Display Module,49 inç OLED ekran Modülü,OLED Ekran Modülü 64x32 |
||
0.49 inç OLED Ekran Modülü 64x32, OEL Ekran Modülü 0.49 Inç Ürün Tanıtımı
SFOS049XZ-7111ANOLED Ekran Modülü, 64x32 çözünürlüklü bir COG grafik ekranı, enlem boyutu 0.49 inç. OLED modeli, rekabetçi fiyat avantajına sahip endüstriyel sınıf olarak tasarlanmıştır.Modül SSD1315 IC ile dahili; I2C arayüzünü destekler. Mantık için güç kaynağı voltajı 2.8V, görüntü için güç kaynağı voltajı 9V, VDD için çalışma akımı 180μA, sürüş görevi 1/32.
SFOS049XZ-7111ANOEL Ekran Modülü, giyilebilir cihazlar, akıllı ev uygulamaları vb. için uygundur. Bu modül -40 ° C'den +70 ° C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -40 ° C'den +85 ° C'ye kadar değişir.
| Ürün: | 0.49 inç OLED Ekran Modülü |
| Piksel sayısı: | 64x32 Grafik |
| Sürücü İK: | SSD1315 veya eşdeğer |
| Ekran Kipi: | Pasif Matris |
| Görüntüleme Rengi: | Monokrom (beyaz) |
| Sürüş Görevi: | 1/32 Görev |
| Panel boyutu: | 14.5 X 11.6 X 1.227 (mm) |
| Etkin Alan: | 11.18 X 5.58 (mm) |
| Piksel Pitch: | 0.175 X 0.175 (mm) |
| Piksel Boyutu: | 0.155 X 0.155 (mm) |
| Görme yönü: | Tüm Bakış Açıları |
| Arayüz: | I2C |
| Bağlantı: | Lehimleme/Hotbar (özelleştirilebilir) |
| Pin Numarası: | 14 Pin (Özelleştirilebilir) |
| Yaşam süresi: | 50,000 Saat @60cd/m2 |
| Uygunluk: | REACH ve RoHS uyumlu |
SAEF Teknoloji profesyonel bir OLED Modülü Tedarikçisidir.Grafik OLED ekranları ve OLED ekran panelleriMekanik yapı, Chip on Board (COB), Chip on Glass (COG) ve TAB (Tape Automated Bonded) türlerini içerir.SAEF OLED modülleri tüm önemli avantajlara sahiptir.:
SAEF Technology'nin grafik OLED ekranları, COB, COG ve TAB pasif matris teknolojisi de dahil olmak üzere üç mekanik yapıda mevcuttur.50x16 OLED grafik ekranında mevcut grafik tek renkli OLED çözünürlüğü, 64x128 OLED, 100x16 OLED, 100x32 grafik OLED, 200x16 grafik OLED, OLED 128x32, OLED ekran 128x64, OLED 128x128, ve 256x64 OLED ekran.SAEF ürün yelpazesindeki grafik OLED ekranları, kablosuz denetleyicilere ve arayüzlere paralelBu OLED ekran modülleri çözünürlük / renge bağlı olarak 3V veya 5V voltajı vardır.
SAEF, 0.42 "den 5.5" OLED'e kadar, 0.42 "mikro OLED Ekranı, 0.49" OLED Ekranı, 0.66 "mini OLED Ekranı, 0.69" OLED, 0.91 "OLED Ekranı, 0.49" OLED Ekranı gibi geniş bir yelpazede OLED ekran modülleri sunar.95 inç OLED, 0.96 "OLED Ekranı, 1.5" OLED Ekranı, 2" OLED, 2.4 "OLED, 2.7" OLED Ekranı, 5.5 "OLED Ekranı ve özel tasarım çözümleri.

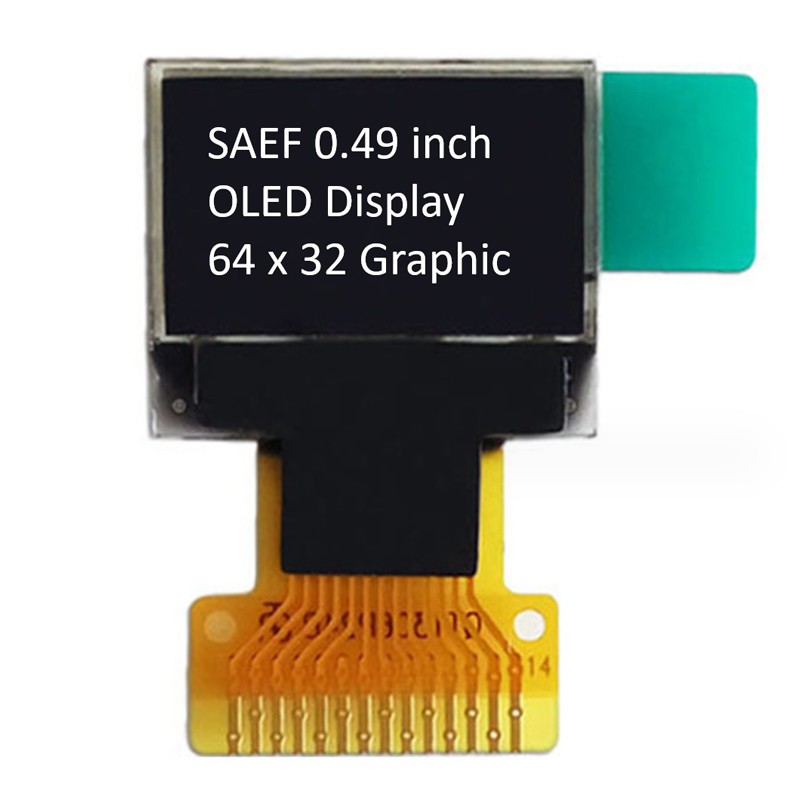

0.49 inç OLED Ekran Modülü 64x32, OEL Ekran Modülü 0.49 Inç Ürün Çizimi
Pin Tanımı
Pin1, pinC2P pin2, C2N pin3, C1P pin4, C1N
Uçan Inverter Kondensatörünün Pozitif Terminalı, Uçan Güçlendirici Kondensatörün Negatif Terminalı.Değiştiricinin kullanılmadığı zamanlarda yüzecekler..
Pin 5, VBAT
DC/DC dönüştürücü devresi için güç kaynağı. Bu, DC/DC voltaj dönüştürücüsünün iç tamponu için güç kaynağı iğnesi. Değiştiricinin kullanıldığı zaman harici bir kaynağa bağlanmalıdır.Dönüştürücü kullanılmadığında VDD'ye bağlanmalıdır..
Pin6, VBREFNC
Pin7, VSS
Bu bir zemin pinidir. Bu, mantıksal pinler için bir referans rolü oynar. Dış zemine bağlanmalıdır.
Pin8, VDD
Bu bir gerilim kaynağı iğnesi. Dış kaynaktan bağlantılı olmalı.
Pin9RES#
Kontrolör ve sürücü için güç sıfırlama. Bu pin sıfırlama sinyali girişidir. Pin düşük olduğunda, çipi başlatma icra edilir. Normal çalışma sırasında bu pin yüksek çek.
Pin10, SCL
IIC Otobüs Saati Sinyalı. I2C otobüsündeki bilgi aktarımı bir saat sigmalini takip ediyorsa. Veri bitinin her bir aktarımı bu pencenin tek bir saat dönemi boyunca gerçekleşir.
Pin11, SDA
I2C otobüs veri sinyali. Bu pin, verici ve alıcı arasındaki iletişim kanalı olarak çalışır.
12, IREF
Parlaklık ayarlama için akım referansı. Bu pin segment akım referans pinidir. Bu pin ve VSS arasında bir direnç bağlanmalıdır. Akımı maksimum 12.5uA olarak ayarlayın.
Pin13, VCOMH
COM sinyali için Voltaj Çıkış Yüksek Seviyesi. Bu pencere COM sinyalleri için voltaj çıkış yüksek seviyesinin giriş penceresidir. Kondensatör bu pencere ile VSS arasında bağlanmalıdır.
Pin14, VCC
OEL Panel için güç kaynağı. Bu, çipin en pozitif voltaj kaynağı pinidir. Değiştiricinin kullanıldığı zaman bu pin ve VSS arasında bir stabilizasyon kondansatörü bağlanmalıdır.Değiştiricinin kullanılmadığı zamanlarda dış kaynağa bağlanmalıdır..

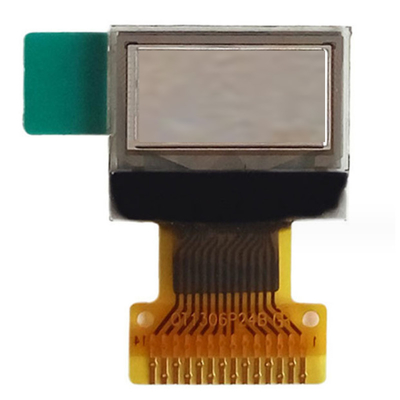

0.49 inç OLED Ekran Modülü 64x32, OEL Ekran Modülü 0.49 Inç Ürün Görüntüsü
