0.5 inç OLED Ekran Modülü 88x48 Piksel I2C Arayüzü ile Pasif Matrix

0.5 inç OLED Ekran Modülü 88x48, OEL Ekran Modülü 0.5 inçÜrün Tanıtımı

SFOS050XZ-7112AN OLED Ekran Modülü, 88x48 çözünürlüklü bir COG grafik ekranıdır ve çapı 0,5 inç.OLED modeli, rekabetçi fiyat avantajına sahip endüstriyel kalite olarak tasarlanmıştır.. Modül CH1115 IC ile yerleşiktir; I2C arayüzünü destekler. Mantık için besleme voltajı 2.8V, görüntü için besleme voltajı 9V, VDD için çalışma akımı 180μA, sürüş görevi 1/48.

SFOS050XZ-7112AN OEL Ekran Modülü, giyilebilir cihazlar, akıllı ev uygulamaları vb. için uygundur. Bu modül -40 °C'den +80 °C'ye kadar sıcaklıklarda çalışabilir.Saklama sıcaklıkları -40°C'den +85°C'ye kadar değişir..

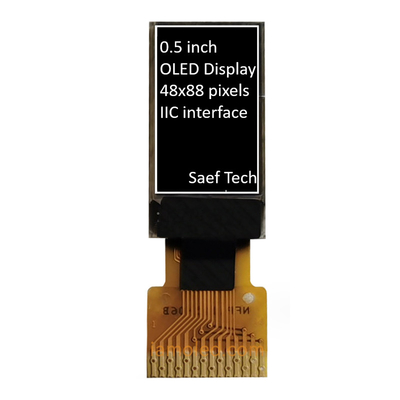

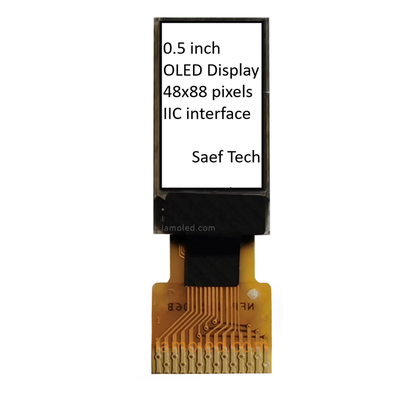

0.5 inç OLED Ekran Modülü 88x48 piksel, OEL Ekran Modülü 0.5 Inch PRoduct Resim

Pin Tanımı

Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N

Uçan Inverter Kondensatörünün Pozitif Terminalı, Uçan Güçlendirici Kondensatörün Negatif Terminalı.Değiştiricinin kullanılmadığı zamanlarda yüzecekler..

Pin 5.VDD2VBAT

DC/DC dönüştürücü devresi için güç kaynağı. Bu, DC/DC voltaj dönüştürücüsünün iç tamponu için güç kaynağı iğnesi. Değiştiricinin kullanıldığı zaman harici bir kaynağa bağlanmalıdır.Dönüştürücü kullanılmadığında VDD'ye bağlanmalıdır..

Pin6, VBREFNC

Pin7, VSS

Bu bir zemin pinidir. Bu, mantıksal pinler için bir referans rolü oynar. Dış zemine bağlanmalıdır.

Pin8, VDD1

Bu bir gerilim kaynağı iğnesi. Dış kaynaktan bağlantılı olmalı.

Pin9RES#

Kontrolör ve sürücü için güç sıfırlama. Bu pin sıfırlama sinyali girişidir. Pin düşük olduğunda, çipi başlatma icra edilir. Normal çalışma sırasında bu pin yüksek çek.

Pin10, SCL

IIC Otobüs Saati Sinyalı. I2C otobüsündeki bilgi aktarımı bir saat sigmalini takip ediyorsa. Veri bitinin her bir aktarımı bu pencenin tek bir saat dönemi boyunca gerçekleşir.

Pin11, SDA

I2C otobüs veri sinyali. Bu pin, verici ve alıcı arasındaki iletişim kanalı olarak çalışır.

Pin12, IREF

Parlaklık ayarlama için akım referansı. Bu pin segment akım referans pinidir. Bu pin ve VSS arasında bir direnç bağlanmalıdır. Akımı maksimum 12.5uA olarak ayarlayın.

Pin13, VCOMH

COM sinyali için Voltaj Çıkış Yüksek Seviyesi. Bu pencere COM sinyalleri için voltaj çıkış yüksek seviyesinin giriş penceresidir. Kondensatör bu pencere ile VSS arasında bağlanmalıdır.

Pin14, VCC

OEL Panel için güç kaynağı. Bu, çipin en pozitif voltaj kaynağı pinidir. Değiştiricinin kullanıldığı zaman bu pin ve VSS arasında bir stabilizasyon kondansatörü bağlanmalıdır.Değiştiricinin kullanılmadığı zamanlarda dış kaynağa bağlanmalıdır..

Not 1: Yukarıdaki tüm voltajlar VSS = 0V

Not 2: Bu modül yukarıdaki mutlak maksimum özelliklerin ötesinde kullanıldığında, modülün kalıcı kırılması olabilir.Bu modülü, Bölüm 3'te belirtilen koşullar altında kullanmak istenir.Bu modül bu koşulların ötesinde kullanılırsa, modülün arızası ortaya çıkabilir ve modülün güvenilirliği kötüleşebilir.

Not 3: Belirtilen sıcaklık aralıkları polarizatörü içermez.Polarizatörün maksimum dayanıklılık sıcaklığı 80°C olmalıdır.

Not 4: VPP = 7.5V, Ta = 25°C, %50 Çekbord. Yazılım yapılandırması Bölüm 4.4 Başlatma'yı takip eder. Hayat süresi sonu başlangıç parlaklığının %50'si olarak belirtilmiştir.Ortalama çalışma ömrü oda sıcaklığı yüksek sıcaklık koşullarında hızlandırılmış çalışma ile tahmin edilir..

* VDD1 = 2.8V, VPP = 8.0V & 7.4V'de alınan optik ölçüm. Yazılım yapılandırması Bölüm 4.4 Başlatma.

Dış ayar

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/* sayfa adresini belirle*/ write_i(0x40); /*set display start lines*/ write_i(0x81); /*contract control*/ write_i(0x88); /*4d*/ write_i(0x82); /* iref resistor set and adjust ISEG*/ write_i(0x00); write_i(0xA1);/*set segment remap 0xA0*/ write_i(0xA2); /*set seg pads hardware configuration*/ write_i(0xA4); /*Disable Entire Display On (0xA4/0xA5)*/ write_i(0xA6); /*normal / reverse*/ write_i(0xA8); /*multiplex ratio*/ write_i(0x3F);/*ödev = 1/64*/ yaz_i(0xC8); /*Com tarama yönü 0XC0*/ write_i(0xD3); /*set display offset*/ write_i(0x00); /* */ write_i(0xD5); /*set osc division*/ write_i(0xa0); write_i(0xD9); /*set pre-charge period*/ write_i(0x22);yazmak için; /*set vcomh*/ write_i(0x40); write_i(0x31); /* Set pump 7.4v */ write_i(0xad); /*set charge pump enable*/ write_i(0x8a); /*Set DC-DC enable (0x8a=disable; 0x8b=enable) */ write_i(0xAF);/*display ON*/}void write_i(unsigned char ins) { imzalanmamış char m,da; imzasız int j; DC=0; CS=0; da=ins;for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void write_d(unsigned char dat) { imzasız char m,da;imzalanmamış int j; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

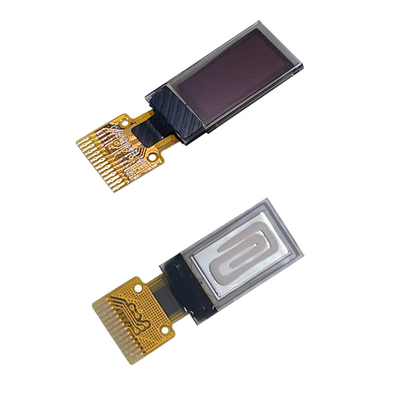

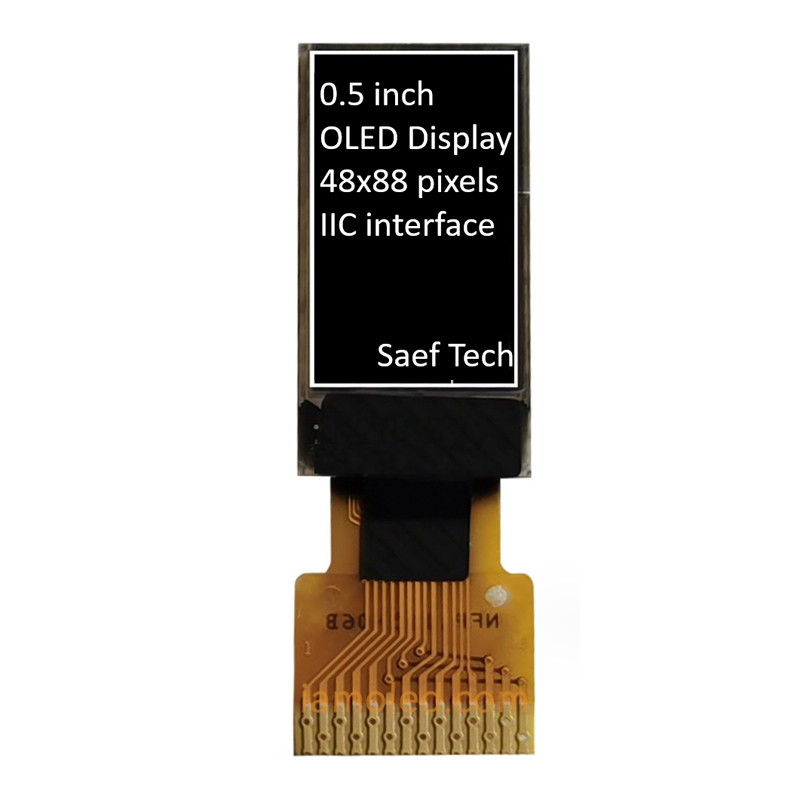

0.5 inç OLED Ekran Modülü 88x48 piksel, OEL Ekran Modülü 0.5 inçÜrün Görüntüsü

Fabrika Tesisleri ve Sertifikaları

SAEF Teknoloji, profesyonel bir OLED Modülü Tedarikçisi

Standart pasif matris OLED (PMOLED) / OLED nokta matris ekranı ve özel tasarım Karakter OLED modülleri, Grafik OLED ekranları ve OLED ekran panelleri geniş bir yelpazede sunuyoruz.Mekanik yapı, Chip on Board (COB) içerir., Chip on Glass (COG) ve TAB (Tape Automated Bonded) türleri. Müşteriler STN LCD'den OLED ekranlarına uygulamaları kolayca yükseltebilirler. SAEF OLED modülleri tüm önemli avantajlarla sunulmaktadır.:

• Hızlı yanıt süresi: +25 °C'de 10 μs.
• Sınırsız görüntüleme açısı “175 dereceye kadar”
• İnce ️ Arkaplan ışığına gerek yok, kendiliğinden yayılıyor
• Yüksek parlaklık
• Yüksek kontrast oranı: 10'a kadar0001 ¢
• Geniş Çalışma Sıcağı: 40 - 80 °C
• Düşük güç tüketimi

SAEF Technology'nin grafik OLED ekranları, COB, COG ve TAB pasif matris teknolojisi de dahil olmak üzere üç mekanik yapıda mevcuttur.50x16 OLED grafik ekranında mevcut grafik tek renkli OLED çözünürlüğü, 64x128 OLED, 100x16 OLED, 100x32 grafik OLED, 200x16 grafik OLED, OLED 128x32, OLED ekran 128x64, OLED 128x128, ve 256x64 OLED ekran.SAEF ürün yelpazesindeki grafik OLED ekranları, kablosuz denetleyicilere ve arayüzlere paralelBu OLED ekran modülleri çözünürlük / renge bağlı olarak 3V veya 5V voltajı vardır.

SAEF, 0.42 "den 5.5" OLED'e kadar geniş bir yelpazede OLED ekran modülleri sunar. Örneğin 0.42 "mikro OLED Ekranı, 0.49" OLED Ekranı, 0.5 "OLED Ekranı, 0.66" mini OLED Ekranı, 0.69 "OLED, 0.91 inçlik OLED ekran, 0.95 "OLED, 0.96" OLED Ekranı, 1.5 "OLED Ekranı, 2" OLED, 2.4 "OLED, 2.7 "OLED Ekranı, 5.5" OLED Ekranı ve özel tasarım çözümleri.
