Ürün ayrıntıları:
|
| Ürün: | 0.54 inç OLED ekran modülü | Piksel Sayısı: | 96x32 piksel |
|---|---|---|---|
| Sürücü IC: | CH1115 veya Eşdeğeri | Ekran Kipi: | Pasif Matris |
| Renk Göster: | Tek renkli (Beyaz) | Sürüş görevi: | 1/32 Görev |
| Panel Boyutu: | 18.52 x 7.04 x 1.22 (mm) | Etkin Alan: | 12,46x4,14 (mm) |
| Piksel aralığı: | 0,13x0,13 (mm) | Piksel boyutu: | 0.11 x 0.11 (mm) |
| Görüntüleme yönü: | Tüm Görüş Açıları | Arabirim: | I2C |
| Bağlantı: | Lehimleme/Hotbar (özelleştirilebilir) | PIN numarası: | 14 pin (özelleştirilebilir) |
| Ömür: | 50.000 saat @60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 0.54 inç I2C OLED ekranları,96x32 I2C OLED ekranları |
||

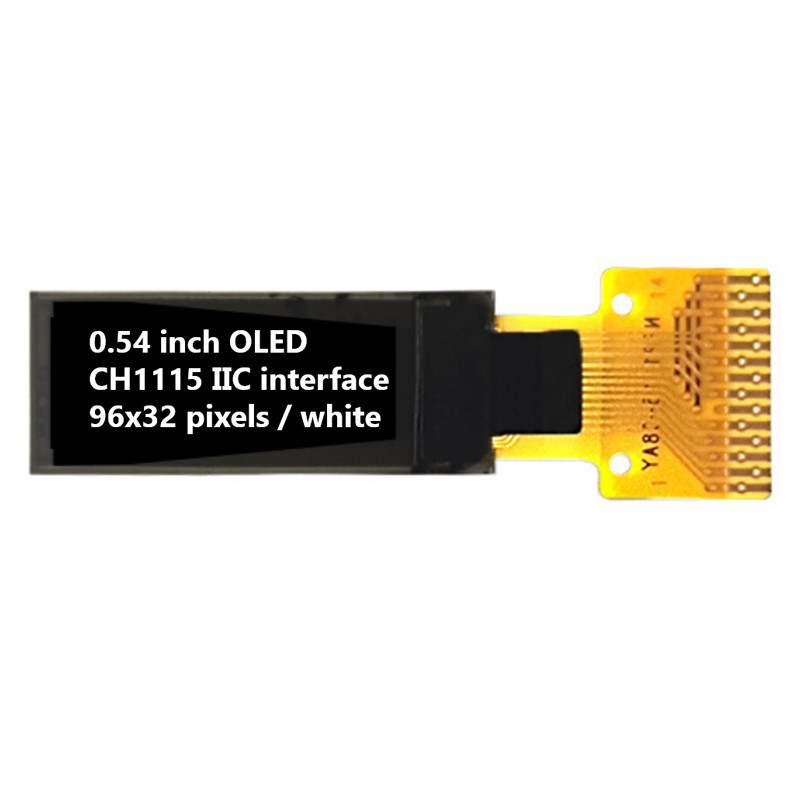

0.54 inç 96x32 piksel OLED Ekran Çin Fabrika Tedarikçisi, 0.54 inç OEL Matrix Ekran Ürün Tanıtımı
SFOS054XZ-7113AN OLED Ekran Modülü, diagonal boyutu 0.54 inç olan 96x32 çözünürlüklü COG grafik ekranıdır.OLED modeli, rekabetçi fiyat avantajına sahip endüstriyel kalite olarak tasarlanmıştır.. Modül CH1115 IC ile yerleşiktir; I2C arayüzünü destekler. Mantık için besleme voltajı 2.8V, görüntü için besleme voltajı 9V, VDD için çalışma akımı 180μA, sürüş görevi 1/32.
SFOS054XZ-7113AN OEL Ekran Modülü, giyilebilir cihazlar, akıllı ev uygulamaları vb. için uygundur. Bu modül -40°C'den +80°C'ye kadar sıcaklıklarda çalışabilir.Saklama sıcaklıkları -40°C'den +85°C'ye kadar değişir..
| Ürün: | 0.54 inç OLED Ekran Modülü |
| Piksel sayısı: | 96x32 piksel |
| Sürücü İK: | CH1115 veya eşdeğer |
| Ekran Kipi: | Pasif Matris |
| Görüntüleme Rengi: | Monokrom (beyaz) |
| Sürüş Görevi: | 1/32 Görev |
| Panel boyutu: | 18.52 X 7.04 X 1.22 (mm) |
| Etkin Alan: | 12.46 X 4.14 (mm) |
| Piksel Pitch: | 0.13 X 0.13 (mm) |
| Piksel Boyutu: | 0.11 X 0.11 (mm) |
| Görme yönü: | Tüm Bakış Açıları |
| Arayüz: | I2C |
| Bağlantı: | Lehimleme/Hotbar (özelleştirilebilir) |
| Pin Numarası: | 14 Pin (Özelleştirilebilir) |
| Yaşam süresi: | 50,000 Saat @60cd/m2 |
| Uygunluk: | REACH ve RoHS uyumlu |
SAEF Teknoloji profesyonel bir OLED Modülü Tedarikçisidir.Grafik OLED ekranları ve OLED ekran panelleriMekanik yapı, Chip on Board (COB), Chip on Glass (COG) ve TAB (Tape Automated Bonded) türlerini içerir.SAEF OLED modülleri tüm önemli avantajlara sahiptir.:
SAEF Technology'nin grafik OLED ekranları, COB, COG ve TAB pasif matris teknolojisi de dahil olmak üzere üç mekanik yapıda mevcuttur.50x16 OLED grafik ekranında mevcut grafik tek renkli OLED çözünürlüğü, 64x128 OLED, 100x16 OLED, 100x32 grafik OLED, 200x16 grafik OLED, OLED 128x32, OLED ekran 128x64, OLED 128x128, ve 256x64 OLED ekran.SAEF ürün yelpazesindeki grafik OLED ekranları, kablosuz denetleyicilere ve arayüzlere paralelBu OLED ekran modülleri çözünürlük / renge bağlı olarak 3V veya 5V voltajı vardır.
SAEF, 0.42 "den 5.5" OLED'e kadar, 0.42 "mikro OLED Ekranı, 0.49" OLED Ekranı, 0.5 "OLED Ekranı, 0.54" OLED Ekranı, 0.66 inçlik mini OLED ekran, 0.69 "OLED, 0.91" OLED Ekranı, 0.95 "OLED, 0.96" OLED Ekranı, 1.5" OLED Ekranı, 2" OLED, 2.4 "OLED, 2.7 "OLED Ekranı, 5.5" OLED Ekranı ve özel tasarım çözümleri.

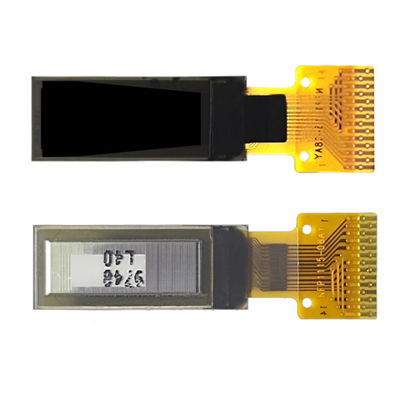

0.54 inç 96x32 piksel OLED Ekran Çin Fabrika Tedarikçisi, 0.54 inç OEL Matrix Ekran PRoduct Resim
Pin Tanımı
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
Uçan Inverter Kondensatörünün Pozitif Terminalı, Uçan Güçlendirici Kondensatörün Negatif Terminalı.Değiştiricinin kullanılmadığı zamanlarda yüzecekler..
Pin 5.VDD2VBAT
DC/DC dönüştürücü devresi için güç kaynağı. Bu, DC/DC voltaj dönüştürücüsünün iç tamponu için güç kaynağı iğnesi. Değiştiricinin kullanıldığı zaman harici bir kaynağa bağlanmalıdır.Dönüştürücü kullanılmadığında VDD'ye bağlanmalıdır..
Pin6, VBREFNC
Pin7, VSS
Bu bir zemin pinidir. Bu, mantıksal pinler için bir referans rolü oynar. Dış zemine bağlanmalıdır.
Pin8, VDD1
Bu bir gerilim kaynağı iğnesi. Dış kaynaktan bağlantılı olmalı.
Pin9RES#
Kontrolör ve sürücü için güç sıfırlama. Bu pin sıfırlama sinyali girişidir. Pin düşük olduğunda, çipi başlatma icra edilir. Normal çalışma sırasında bu pin yüksek çek.
Pin10, SCL
IIC Otobüs Saati Sinyalı. I2C otobüsündeki bilgi aktarımı bir saat sigmalini takip ediyorsa. Veri bitinin her bir aktarımı bu pencenin tek bir saat dönemi boyunca gerçekleşir.
Pin11, SDA
I2C otobüs veri sinyali. Bu pin, verici ve alıcı arasındaki iletişim kanalı olarak çalışır.
Pin12, IREF
Parlaklık ayarlama için akım referansı. Bu pin segment akım referans pinidir. Bu pin ve VSS arasında bir direnç bağlanmalıdır. Akımı maksimum 12.5uA olarak ayarlayın.
Pin13, VCOMH
COM sinyali için Voltaj Çıkış Yüksek Seviyesi. Bu pencere COM sinyalleri için voltaj çıkış yüksek seviyesinin giriş penceresidir. Kondensatör bu pencere ile VSS arasında bağlanmalıdır.
Pin14, VCC
OEL Panel için güç kaynağı. Bu, çipin en pozitif voltaj kaynağı pinidir. Değiştiricinin kullanıldığı zaman bu pin ve VSS arasında bir stabilizasyon kondansatörü bağlanmalıdır.Değiştiricinin kullanılmadığı zamanlarda dış kaynağa bağlanmalıdır..
Mutlak En Yüksek Sıralama
Not 1: Yukarıdaki tüm voltajlar VSS = 0V
Not 2: Bu modül yukarıdaki mutlak maksimum özelliklerin ötesinde kullanıldığında, modülün kalıcı kırılması olabilir.Bu modülü, Bölüm 3'te belirtilen koşullar altında kullanmak istenir.Bu modül bu koşulların ötesinde kullanılırsa, modülün arızası ortaya çıkabilir ve modülün güvenilirliği kötüleşebilir.
Not 3: Belirtilen sıcaklık aralıkları polarizatörü içermez.Polarizatörün maksimum dayanıklılık sıcaklığı 80°C olmalıdır.
Not 4: VPP = 7.5V, Ta = 25°C, %50 Çekbord. Yazılım yapılandırması Bölüm 4.4 Başlatma'yı takip eder. Hayat süresi sonu başlangıç parlaklığının %50'si olarak belirtilmiştir.Ortalama çalışma ömrü oda sıcaklığı yüksek sıcaklık koşullarında hızlandırılmış çalışma ile tahmin edilir..
Optik özellikleri
* VDD1 = 2.8V, VPP = 8.0V & 7.4V'de alınan optik ölçüm. Yazılım yapılandırması Bölüm 4.4 Başlatma.
Güvenilirlik Testlerinin İçeriği
* Yukarıdaki testler için kullanılan numuneler polarizer içermez.
* Sınavlar sırasında nem yoğunlaşması görülmez.
0.54 inç 96x32 piksel OLED Ekran Çin Fabrika Tedarikçisi, 0.54 inç OEL Matrix Ekran Ürün Görüntüsü
