Ürün ayrıntıları:
|
| Ürün: | OLED ekran modülü 0,96" | Piksel Sayısı: | 128x64 piksel |
|---|---|---|---|
| Sürücü IC: | SSD1315 veya Eşdeğeri | Ekran Kipi: | Pasif Matris |
| Renk Göster: | Tek renkli (Beyaz) | Sürüş görevi: | 1/64 Görev |
| Panel Boyutu: | 24.7 x 16.6 x 1.3 (mm) | Etkin Alan: | 21,74x11,175 (mm) |
| Piksel aralığı: | 0,17x0,175 (mm) | Piksel boyutu: | 0,15x0,15 (mm) |
| Görüntüleme yönü: | Tüm Görüş Açıları | Arabirim: | I2C, SPI isteğe bağlı |
| Bağlantı: | Eklenti | PIN numarası: | 30 iğne (özelleştirilebilir) |
| Çalışma sıcaklığı.: | -40C - +70C | saklama derecesi.: | -40C - +85C |
| Ömür: | 50.000 saat @60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 0.96 Inch OLED Display Module,96 inç OLED ekran Modülü,oled ekran 128x64 |
||

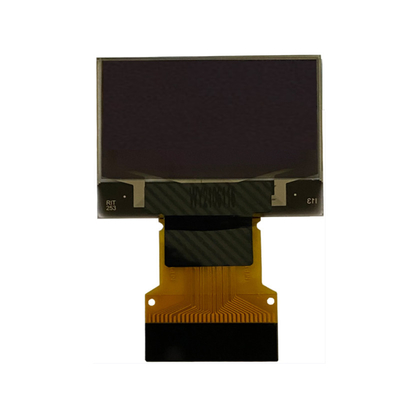

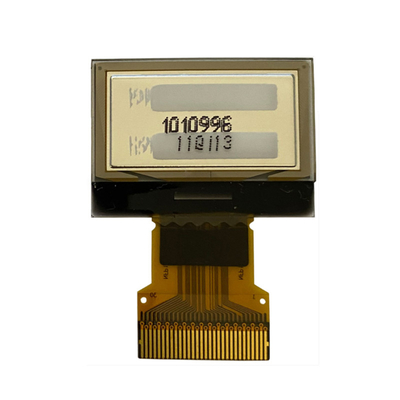

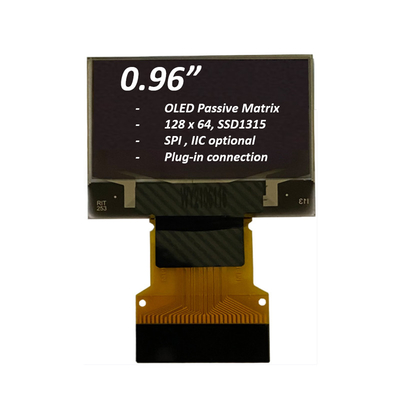

Toptan Fiyat 0.96 Inch OLED Ekran Modülü 128x64 Pixel SPI IIC Arayüzü Plug-In Bağlantısı Ürün Tanıtımı
SFOS096XZ-7120AP OLED Ekran Modülü, diagonal boyutu 0.96 inç olan 128x64 çözünürlüklü COG grafik ekranıdır.OLED modeli, rekabetçi fiyat avantajına sahip endüstriyel kalite olarak tasarlanmıştır.. Modül SSD1315 IC ile yerleşiktir; I2C ve SPI arayüzünü destekler. Mantık için besleme voltajı 2.8V, görüntü için besleme voltajı 9V, VDD için çalışma akımı 160μA,Sürücü görev 1/64.
SFOS096XZ-7120AP OEL Ekran Modülü, giyilebilir cihazlar, akıllı ev uygulamaları vb. için uygundur. Bu modül -40 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir.Saklama sıcaklıkları -40°C'den +85°C'ye kadar değişir..
| Ürün: | OLED Ekran Modülü 0.96" |
| Piksel sayısı: | 128x64 piksel |
| Sürücü İK: | SSD1315 veya eşdeğer |
| Ekran Kipi: | Pasif Matris |
| Görüntüleme Rengi: | Monokrom (beyaz) |
| Sürüş Görevi: | 1/8 |
| Etkin Alan: | 21.74 X 11.175 (mm) |
| Panel boyutu: | 24.7 X 16.6 X 1.3 (mm) |
| Piksel Pitch: | 0.17 X 0.175 (mm) |
| Piksel Boyutu: | 0.15 X 0.15 (mm) |
| Arayüz: | I2C, SPI Seçenek |
| Görme yönü: | Tüm Bakış Açıları |
| Bağlantı: | Plug-in |
| Pin Numarası: | 30 Pin (Kustomlaştırılabilir) |
| Çalışma Temp.: | -40C - +70C |
| Depolama sıcaklığı: | -40C - +85C |
| Yaşam süresi: | 50,000 Saat @60cd/m2 |
| Uygunluk: | REACH ve RoHS uyumlu |
Toptan Fiyat 0.96 Inch OLED Ekran Modülü 128x64 Pixel SPI IIC Arayüz Ağaç Bağlantısı Ürün Çizimi
Pin Tanımı
Pin1, N.C. (GND),Rezerve Pin (Destek Pin) Destek Pinleri, fonksiyon Pinleri üzerindeki gerginliklerin etkilerini azaltabilir.
Pin2, Pin3, Pin4, Pin5,Uçan Inverter Kondensatörünün Pozitif Terminalı, Uçan Güçlendirici Kondensatörün Negatif Terminalı, Terminaller arasında şarj pompası kondensatörleri gereklidir.Değiştiricinin kullanılmadığı zamanlarda yüzecekler..
Pin6, VBATDC/DC dönüştürücü devresi için güç kaynağı Bu, DC/DC voltaj dönüştürücüsünün iç tamponunun güç kaynağı iğnesi. dönüştürücü kullanıldığında dış kaynağa bağlanmalıdır.Dönüştürücü kullanılmadığında VDD'ye bağlanmalıdır..
Pin7, Pin12, Pin16, Pin21~25, N.C.Rezerve Pin Fonksiyon pinleri arasındaki NC pinleri uyumlu ve esnek tasarım için ayrılmıştır.
Pin8, VSS,Bu bir zemin pinidir. Mantıksal pinler için bir referans olarak çalışır. Dış zemine bağlanmalıdır.
Pin9, VDD,Bu bir voltaj kaynağı iğnesi. Dış kaynağa bağlı olmalıdır.
Pin10, Pin11, BS0, BS1,İletişim Protokolü SeçinBu pinler MCU arayüzü seçim girişi.
Pin13, CS#,Chip Select Bu pin çip seçimi girişidir. Çip, CS # düşük çekildiğinde MCU iletişimini etkinleştirir.
Pin14RST#,Kontrolör ve sürücü için güç sıfırlama Bu pin sıfırlama sinyali girişidir. Pin düşük olduğunda, çipin başlatılması yürütülür. Normal işleyiş sırasında bu pin çekimi yüksek tutun.
Pin15, D/C#,Veri / Komut Kontrolü. Bu pin Veri / Komut kontrol pinidir. Pin yüksek çekildiğinde, D7 ~ D0'daki giriş görüntü verileri olarak ele alınır. Pin düşük çekildiğinde,D7~D0'daki giriş komuta kayıtlarına aktarılacak.. Pin yüksek çekildiğinde ve seri arayüz modu seçildiğinde, SDIN'deki veriler veri olarak yorumlanacaktır. Düşük çekildiğinde, SDIN'deki veriler komut kayıtlarına aktarılır.I2C modunda, bu pin, köle adres seçimi için SA0 olarak çalışır. MCU arayüz sinyalleriyle ayrıntılı ilişki için, lütfen Zamanlama Karakteristikleri Şemalarına başvurun.
Pin18~Pin20, D0~D2,Bu pinler MCU veri otobüsüne bağlanan iki yönlü veri otobüsüdür. Kullanılmayan pinlerin LOW'a bağlanması önerilir. Seri arayüz modu seçildiğinde,D2 ya LOW olarak bağlanmalı ya da D1 ile birlikte seri veri girişi olarak bağlanmalıdır.: SDIN ve D0 seri saat girişi olacak: SCLK. I2C modu seçildiğinde, D2, D1 birbirine bağlanmalı ve SDAout, uygulamada SDAin ve D0 seri saat girişi, SCL olarak hizmet etmelidir.
Pin26,IREF,Parlaklık Düzenlemesi için Akım Referansı.Bu düğme segment akım referans düğmesidir. Bu düğme ile VSS arasında bir direnç bağlanmalıdır. Akımı en fazla 12.5A olarak ayarlayın.
Pin27,VCOMH,COM sinyali için Voltaj Çıkışı Yüksek Seviye. Bu pin COM sinyalleri için voltaj çıkışı yüksek seviyesinin giriş pinidir. Bu pin ve VSS arasında bir kondansatör bağlanmalıdır.
Pin28,VCC,OEL Panel için güç kaynağı. Bu, çipin en pozitif voltaj kaynağı pınıdır. Değiştiricinin kullanıldığı zaman bu pınar ve VSS arasında bir stabilizasyon kondansatörü bağlanmalıdır.Değiştiricinin kullanılmadığı zamanlarda dış kaynağa bağlanmalıdır..
Pin29,VLSS.,Analog devrenin zemini. Bu bir analog zemin iğnesi. Dışarıdan VSS'ye bağlı olmalıdır.
Pin30, N.C. (GND),Rezerve Pin (Destek Pin) Destek Pinleri, fonksiyon Pinleri üzerindeki gerginliklerin etkilerini azaltabilir.
Mutlak En Yüksek Sıralama
Optik özellikleri
* VDD1 = 2.8V, VPP = 8.0V & 7.4V'de alınan optik ölçüm. Yazılım yapılandırması Bölüm 4.4 Başlatma.
Güvenilirlik Testlerinin İçeriği
* Yukarıdaki testler için kullanılan numuneler polarizer içermez.
* Sınavlar sırasında nem yoğunlaşması görülmez.

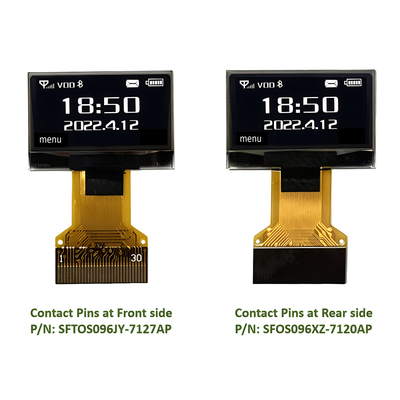

Toptan Fiyat 0.96 Inch OLED Ekran Modülü 128x64 Pixel SPI IIC Arayüzü Plug-In Bağlantı Product Resim
SAEF Teknoloji profesyonel bir OLED Modülü Tedarikçisidir.Grafik OLED ekranları ve OLED ekran panelleriMekanik yapı, Chip on Board (COB), Chip on Glass (COG) ve TAB (Tape Automated Bonded) türlerini içerir.SAEF OLED modülleri tüm önemli avantajlara sahiptir.:
SAEF Technology'nin grafik OLED ekranları, COB, COG ve TAB pasif matris teknolojisi de dahil olmak üzere üç mekanik yapıda mevcuttur.50x16 OLED grafik ekranında mevcut grafik tek renkli OLED çözünürlüğü, 64x128 OLED, 100x16 OLED, 100x32 grafik OLED, 200x16 grafik OLED, OLED 128x32, OLED ekran 128x64, OLED 128x128, ve 256x64 OLED ekran.SAEF ürün yelpazesindeki grafik OLED ekranları, kablosuz denetleyicilere ve arayüzlere paralelBu OLED ekran modülleri çözünürlük / renge bağlı olarak 3V veya 5V voltajı vardır.
SAEF, 0.42 "den 5.5" OLED'e kadar, 0.42 "mikro OLED Ekranı, 0.49 "OLED Ekranı, 0.5" OLED Ekranı, 0.54 "OLED Ekranı, 0.66" mini OLED Ekranı gibi geniş bir yelpazede OLED ekran modülleri sunar.,0.69" OLED, 0.77" OLED Ekranı, 0.87" OLED Ekran modülü0.91" OLED Ekranı, 0.95" OLED, 0.96" OLED Ekranı, 1.5" OLED Ekranı, 2" OLED, 2.4" OLED, 2.7" OLED Ekranı, 5.5" OLED Ekranı,ve özel tasarım çözümleri.
