Ürün ayrıntıları:
|
| Ürün: | 0.63 inç OLED ekran modülü | Piksel Sayısı: | 120x28 piksel |
|---|---|---|---|
| Sürücü IC: | SSD1312 veya Eşdeğer | Ekran Kipi: | Pasif Matris |
| Renk Göster: | Tek renkli (Beyaz) | Sürüş görevi: | Yehova'nın Sözü, 1/28 |
| Panel Boyutu: | 21.54 x 6.62 x 1.22 (mm) | Etkin Alan: | 15.58 x 3.62 (mm) |
| Piksel aralığı: | 0,13x0,13 (mm) | Piksel boyutu: | 0.11 x 0.11 (mm) |
| Görüntüleme yönü: | Tüm Görüş Açıları | Arabirim: | I2C |
| Bağlantı: | Lehimleme/Hotbar (özelleştirilebilir) | PIN numarası: | 14 pin (özelleştirilebilir) |
| Ömür: | 50.000 saat @60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 120x28 Piksel OLED Ekran Modülü,0.63 inç OLED ekran modülü,Monokrom i2c OLED ekranlar |
||
0.63 Inch 120x28 Piksel OLED Ekran Modülü, 0.63 Inch OEL Matrix Ekran Ürün Tanıtımı
SFOS063XZ-7114AN OLED Ekran Modülü, 120x28 çözünürlüklü bir COG grafik ekranıdır ve çapı 0,63 inç.OLED modeli, rekabetçi fiyat avantajına sahip endüstriyel kalite olarak tasarlanmıştır.. Modül SSD1312 IC ile yerleşiktir; I2C arayüzünü destekler. Mantık için besleme voltajı 2.8V tipik, 1.65V'den 3.3V'ye kadar, ekran için besleme voltajı 8V'dir.VDD için çalışma akımı 180μA, sürüş görev 1/28.SFOS063XZ-7114AN OEL Ekran Modülü, giyilebilir cihazlar, akıllı ev uygulamaları vb. için uygundur. Bu modül -40 °C'den +80 °C'ye kadar sıcaklıklarda çalışabilir.Saklama sıcaklıkları -40°C'den +85°C'ye kadar değişir..
Özellikleri
9Bu 0,63 inçlik OLED ekranın daha hızlı bir yanıt süresi var: +25 °C'de "10 mikrosaniye".
10Bu 0.63 inçlik mono OLED ürünün yüksek parlaklığı ve bu ürünün 2000'e kadar kontrast oranı vardır:1.
11Bu düşük maliyetli 0.63 inçlik OLED ürününün daha düşük güç tüketimi var - CO2 emisyonlarını azaltıyor.
| Ürün: | 0.63 inç OLED Ekran Modülü |
| Sürücü İK: | SSD1312 veya eşdeğer |
| Arayüz: | I2C |
| Görüntüleme Rengi: | Monokrom (beyaz) |
| Piksel sayısı: | 120x28 piksel |
| Ekran Kipi: | Pasif Matris |
| Sürüş Görevi: | 1/8 |
| Panel boyutu: | 21.54 X 6.62 X 1.22 (mm) |
| Etkin Alan: | 15.58 X 3.62 (mm) |
| Piksel Pitch: | 0.13 X 0.13 (mm) |
| Piksel Boyutu: | 0.11 X 0.11 (mm) |
| Pin Numarası: | 14 Pin (Özelleştirilebilir) |
| Görme yönü: | Tüm Bakış Açıları |
| Bağlantı: | Lehimleme/Hotbar (özelleştirilebilir) |
| Yaşam süresi: | 50,000 Saat @60cd/m2 |
| Uygunluk: | REACH ve RoHS uyumlu |
0.63 Inch 120x28 Piksel OLED Ekran Modülü, 0.63 Inch OEL Matrix Ekran Ürün Çizimi
Mutlak Maksimum Reytingler
Optik Özellikleri
Pin Tanımı
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
Uçan Inverter Kondensatörünün Pozitif Terminalı, Uçan Güçlendirici Kondensatörün Negatif Terminalı.Değiştiricinin kullanılmadığı zamanlarda yüzecekler..
Pin 5.VDD2VBAT
DC/DC dönüştürücü devresi için güç kaynağı. Bu, DC/DC voltaj dönüştürücüsünün iç tamponu için güç kaynağı iğnesi. Değiştiricinin kullanıldığı zaman harici bir kaynağa bağlanmalıdır.Dönüştürücü kullanılmadığında VDD'ye bağlanmalıdır..
Pin6, VBREFNC
Pin7, VSS
Bu bir zemin pinidir. Bu, mantıksal pinler için bir referans rolü oynar. Dış zemine bağlanmalıdır.
Pin8, VDD1
Bu bir gerilim kaynağı iğnesi. Dış kaynaktan bağlantılı olmalı.
Pin9RES#
Kontrolör ve sürücü için güç sıfırlama. Bu pin sıfırlama sinyali girişidir. Pin düşük olduğunda, çipi başlatma icra edilir. Normal çalışma sırasında bu pin yüksek çek.
Pin10, SCL
IIC Otobüs Saati Sinyalı. I2C otobüsündeki bilgi aktarımı bir saat sigmalini takip ediyorsa. Veri bitinin her bir aktarımı bu pencenin tek bir saat dönemi boyunca gerçekleşir.
Pin11, SDA
I2C otobüs veri sinyali. Bu pin, verici ve alıcı arasındaki iletişim kanalı olarak çalışır.
Pin12, IREF
Parlaklık ayarlama için akım referansı. Bu pin segment akım referans pinidir. Bu pin ve VSS arasında bir direnç bağlanmalıdır. Akımı maksimum 12.5uA olarak ayarlayın.
Pin13, VCOMH
COM sinyali için Voltaj Çıkış Yüksek Seviyesi. Bu pencere COM sinyalleri için voltaj çıkış yüksek seviyesinin giriş penceresidir. Kondensatör bu pencere ile VSS arasında bağlanmalıdır.
Pin14, VCC
OEL Panel için güç kaynağı. Bu, çipin en pozitif voltaj kaynağı pinidir. Değiştiricinin kullanıldığı zaman bu pin ve VSS arasında bir stabilizasyon kondansatörü bağlanmalıdır.Değiştiricinin kullanılmadığı zamanlarda dış kaynağa bağlanmalıdır..

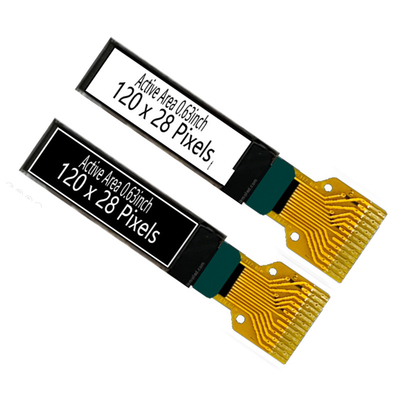

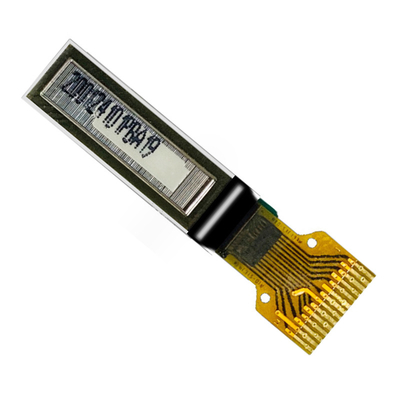

0.63 inç 120x28 piksel OLED Ekran Modülü, 0.63 inç OEL Matrix EkranıÜrün Görüntüsü
Fabrika Tesisleri ve Sertifikaları
SAEF Technology'nin grafik OLED ekranları, COB, COG ve TAB pasif matris teknolojisi de dahil olmak üzere üç mekanik yapıda mevcuttur.50x16 OLED grafik ekranında mevcut grafik tek renkli OLED çözünürlüğü, 64x128 OLED, 100x16 OLED, 100x32 grafik OLED, 200x16 grafik OLED, OLED 128x32, OLED ekran 128x64, OLED 128x128, ve 256x64 OLED ekran.SAEF ürün yelpazesindeki grafik OLED ekranları, kablosuz denetleyicilere ve arayüzlere paralelBu OLED ekran modülleri çözünürlük / renge bağlı olarak 3V veya 5V voltajı vardır.
SAEF, 0.42 "den 5.5" OLED'e kadar, 0.42 "mikro OLED Ekranı, 0.49 "OLED Ekranı, 0.5" OLED Ekranı, 0.54 "OLED Ekranı, 0.63" OLED Ekranı, 0.66 inçlik mini OLED ekran, 0.69 "OLED, 0.91" OLED Ekranı, 0.95 "OLED, 0.96" OLED Ekranı, 1.5" OLED Ekranı, 2" OLED, 2.4 "OLED, 2.7 "OLED Ekranı, 5.5" OLED Ekranı ve özel tasarım çözümleri.
