Ürün ayrıntıları:
|
| Ürün: | 0.66 inç OLED ekran modülü | Piksel Sayısı: | 64x48 Grafik |
|---|---|---|---|
| Sürücü IC: | SSD1315 veya Eşdeğeri | Ekran Kipi: | Pasif Matris |
| Renk Göster: | Tek renkli (Beyaz) | Sürüş görevi: | 1/8 |
| Panel Boyutu: | 16.42 x 16.9 x 1.25 (mm) | Etkin Alan: | 13,42x10,06 (mm) |
| Piksel aralığı: | 0.21 x 0.21 mm | Piksel boyutu: | 0.19 x 0.19 mm |
| Görüntüleme yönü: | Tüm Görüş Açıları | Arabirim: | Paralel, SPI, I2C |
| Bağlantı: | Lehimleme/Hotbar | PIN numarası: | 28 pin |
| Ömür: | 50.000 saat @60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 0.66 inçlik grafik OLED ekran,Grafik OLED Ekran Modülü,64x48 Piksel OLED Ekran Modülü |
||
Bu ürün hakkında SFOS066XZ-7115AN OLED Ekran Modülü
SFOS066XZ-7115AN OLED Ekran Modülü, çeşitli uygulamalar için tasarlanmış kompakt ve yüksek çözünürlüklü bir ekran çözümüdür.Özellikle küçük bir form faktörü ve endüstriyel düzeyde güvenilirlik gerektirenlerİşte ana özelliklerinin ve özelliklerinin özetleri:
Ekran Özellikleri:
Endüstriyel sınıf:
Kontrolör IC:
Arayüzler:
Voltaj ve akım:
Sürüş Görevleri:
Sıcaklık aralığı:
Uygulamalar:
Fiyat:
Ek Düşünceler:
SFOS066XZ-7115AN OLED Ekran Modülü, küçük boyut, yüksek çözünürlük ve endüstriyel düzeyde güvenilirlik kombinasyonunun gerekli olduğu uygulamalar için çok yönlü bir ekran çözümüdür.Düşük güç tüketimi ve birden fazla iletişim arayüzü desteği, yeni nesil cihazlar üzerinde çalışan tasarımcılar ve mühendisler için popüler bir seçim haline getiriyor.
Özellikleri
| Ürün: | 0.66 inç OLED Ekran Modülü |
| Piksel sayısı: | 64x48 Grafikler |
| Sürücü İK: | SSD1315 veya eşdeğer |
| Arayüz: | Paralel, SPI, I2C |
| Ekran Kipi: | Pasif Matris |
| Sürüş Görevi: | 1/88 |
| Görüntüleme Rengi: | Monokrom (beyaz) |
| Panel boyutu: | 16.42 X 16.9 X 1.25 (mm) |
| Etkin Alan: | 13.42 X 10.06 (mm) |
| Piksel Pitch: | 0.21 x 0.21 mm |
| Piksel Boyutu: | 0.19 x 0.19 mm |
| Görme yönü: | Tüm Bakış Açıları |
| Pin Numarası: | 28 Pin |
| Bağlantı: | Lehimleme/Hotbar (Plug-in özelleştirilebilir) |
| Yaşam süresi: | 50,000 Saat @60cd/m2 |
| Uygunluk: | REACH ve RoHS uyumlu |
Çizim
Pin Tanımı
| Pin No. | Simge | İ/Ç | Görev |
| 1 |
N.C. (GND) |
- | Rezerve Pin (Destek Pin) |
| 2-5. |
C1P / C1N C2P / C2N |
Ben... |
Uçan Invertör Kondensatörünün Pozitif Terminalı Uçan Artırma Kondensatörünün Negatif Terminalı |
| 6 |
VBAT |
P |
DC/DC dönüştürücü devresi için güç kaynağı |
| 7 |
VSS |
P |
Mantıksal devrenin temeli |
| 8 | VDD | P | Mantık için güç kaynağı |
| 9 - 10 |
BS1 BS2 |
Ben... |
İletişim Protokolü Seç |
| 11 |
CS# |
Ben... |
Çip Seç |
| 12 |
RES# |
Ben... |
Kontrolör ve sürücü için güç sıfırlaması |
| 13 |
D/C# |
Ben... |
Veriler/Komuta Kontrolü |
| 14 | R/W# | Ben... | Okumak/Yazmak Seç veya Yaz |
| 15 |
E/RD# |
Ben... |
Okumak/Yazma Etkinleştir veya Okumak |
| 16-23 | D0~D7 | İ/Ç | Makine verileri giriş/çıkış otobüsü |
| 24 |
IREF |
Ben... |
Parlaklık ayarlama için mevcut referans |
| 25 |
VCOMH |
O. |
COM sinyali için yüksek çıkış voltaj seviyesi |
| 26 |
VCC |
P |
OEL paneli için güç kaynağı |
| 27 | VLSS. | - | Mantıksal devrenin temeli |
| 28 | N.C. (GND) | - | Rezerve Pin (Destek Pin) |
Optik Özellikleri
| Özellikleri | Simge | Koşullar | Min. | Tip | En fazla. | Birim | |||
|
Parlaklık (VCC Dışarıdan Sağlanır) |
Lbr
|
Not 5 | 80 | - | - | cd/m2 | |||
|
Parlaklık (Dış DC/DC ile üretilen VCC) |
Not 6 | 80 | 100 | - | cd/m2 | ||||
| C.I.E. (Beyaz) | M.Ö.T. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |||||
| Karanlık Oda Karşıtlığı | - | 2000:1 | - | ||||||
| Görme açısı | - | Özgür | - | derecesi |
DC Özellikleri
| Özellikleri | Simge | Koşullar | Min. | Tip | En fazla. | Birim |
| Mantık için besleme voltajı | VDD | 1.65 | 2.8 |
3.5 8.0 |
V | |
|
Ekran için besleme voltajı (dışarıdan sağlanır) DC/DC için besleme voltajı |
VCC |
|
7.0 | 7.5 | V | |
| VBAT | 3.5 | - |
4.2
- |
V | ||
|
Ekran için besleme voltajı (iç DC/DC tarafından üretilen) Yüksek Seviye Giriş |
VCC |
|
7.0 | 7.5 | V | |
| HIV | 0.8×VDD | - |
VDD 0.2×VDD VDD 0.1×VDD
19 |
V | ||
| Düşük düzeyde giriş | VIL | IOUT = 100μA, 3.3MHz | 0 | - | V | |
| Yüksek Seviye Çıkış | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | V | |
| Düşük Seviye Çıktı | VOL | IOUT = 100μA, 3.3MHz | 0 | - | V | |
| VDD için çalışma akımı | IDD | - | 180 | μA | ||
|
VCC için çalışma akımı (dışarıdan sağlanan VCC) |
ICC |
- |
- |
5 |
mA |
|
| VBAT için çalışma akımı (iç DC/DC ile üretilen VCC) | IBAT |
|
- |
14 |
mA |
|
| VDD için Uyku Modu Akımı | IDD, SLEEP | - | 1 |
10
10 |
μA | |
| VCC için Uyku Modu Akımı | ICC, SLEEP | - | 2 | μA |

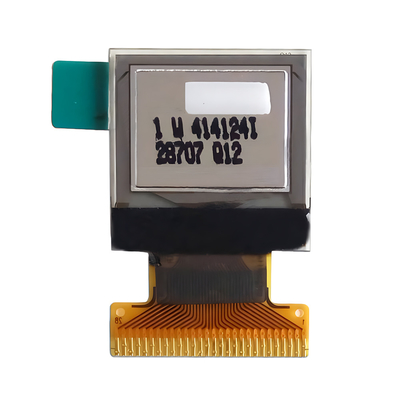

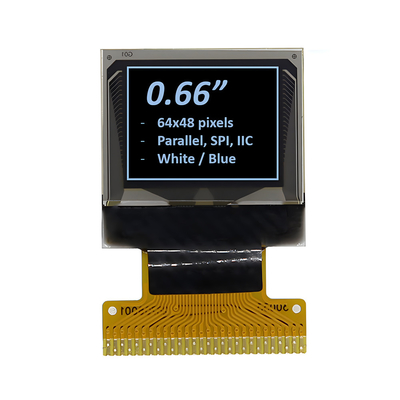

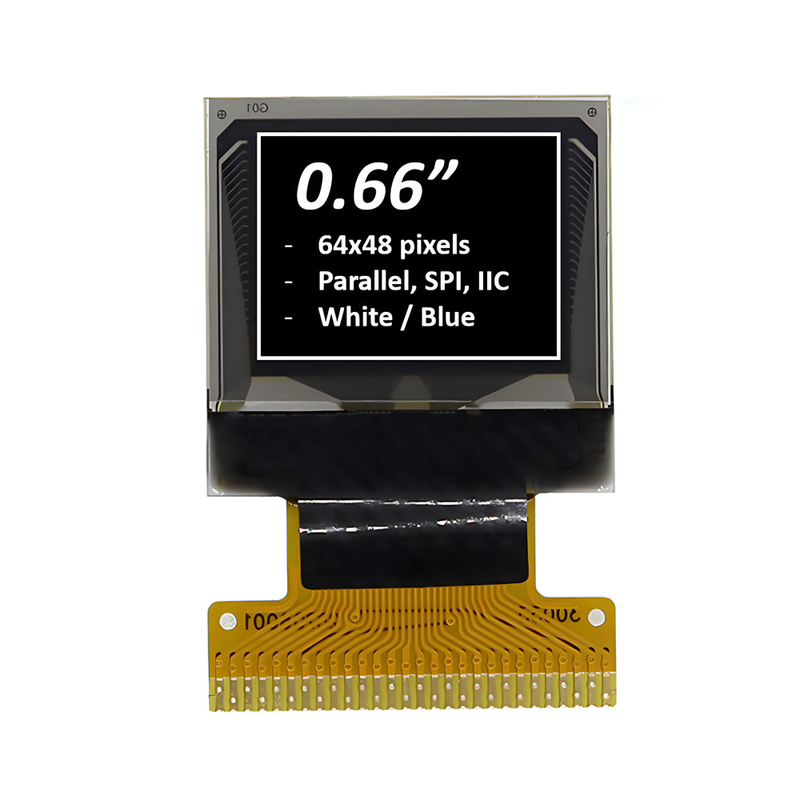

Ürün Görüntüsü
