Ürün ayrıntıları:
|
| Ürün: | 0.96 inçlik OLED ekran | Piksel Sayısı: | 128x64 piksel |
|---|---|---|---|
| Sürücü IC: | SSD1315 veya Eşdeğeri | Ekran Kipi: | Pasif Matris |
| Renk Göster: | Beyaz, Mavi, Mavi/Sarı Çift Renk | Sürüş görevi: | 1/64 Görev |
| Panel Boyutu: | 24,74x16,9x1,42 (mm) | Etkin Alan: | 21.74 x 10.86 (mm) |
| Piksel aralığı: | 0.17 x 0.17 (mm) | Piksel boyutu: | 0.15 x 0.154 (mm) |
| Görüntüleme yönü: | Tüm Görüş Açıları | Arabirim: | I2C, SPI isteğe bağlı |
| Bağlantı: | ZIF | PIN numarası: | 30 iğne (özelleştirilebilir) |
| Çalışma sıcaklığı.: | -40C - +70C | saklama derecesi.: | -40C - +85C |
| Ömür: | 50.000 saat @60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | OLED ince ekran paneli,128x64 Dot OLED Ekran Paneli,0.96 inçlik OLED ekran paneli |
||
0.96 inç 30 Pin ZIF Bağlantısı OLED İnce Ekran 128x64 SPI I2C Arayüzü Ürün Tanıtımı
SFTOS096XY-7128AP, 0.96 inç çaplı bir boyutlu bir nokta matrisi 128x64 COG grafik tipi mikro OLED ekran modülüdür.Bu 0.96 "mikro OLED ekranı, yerleşik IC SSD1315'e sahiptir, SPI ve I2C arayüzünü destekler ve yüksek kontrast oranına sahiptir 10.000: 1. Mantıksal kaynak voltajı 2.8V-3.3V arasında değişir, tipik değer 3V'dir.Modülün çalışma sıcaklığı -40°C'den +80°C'ye kadar değişir.Saklama sıcaklığı -40°C'den +85°C'ye kadar uzanır.
Özellikleri ve avantajları
6Bu 0.96 inçlik OLED ekranın daha hızlı bir yanıt süresi var: +25 °C'de "10 mikrosaniye".
7Bu 0.96 inçlik mono OLED ürünün yüksek parlaklığı ve bu ürünün 2000'e kadar kontrast oranı vardır:1.
8Bu düşük maliyetli 0.96 inçlik OLED ürününün daha düşük güç tüketimi var - CO2 emisyonlarını azaltıyor.
9Bu 0.96 inçlik 128x64 OLED ekranı, ses, otomotiv kontrol panelleri, tıbbi cihazlar, beyaz mallar veya ev otomasyon ürünleri gibi tüketici ve endüstriyel uygulamalar için ideal bir ekran.Diğerleri arasında.
Ürün bilgileri
| Ürün: | 0.96 inçlik OLED ekran |
| Görüntüleme Rengi: | Beyaz, Mavi, Mavi/Sarı Çift Renkli |
| Piksel sayısı: | 128x64 piksel |
| Sürücü İK: | SSD1315 veya eşdeğer |
| Ekran Kipi: | Pasif Matris |
| Sürüş Görevi: | 1/8 |
| Panel boyutu: | 24.74 X 16.9 X 1.42 (mm) |
| Etkin Alan: | 21.74 X 10.86 (mm) |
| Piksel Pitch: | 0.17 X 0.17 (mm) |
| Piksel Boyutu: | 0.15 X 0.154 (mm) |
| Arayüz: | I2C, SPI Seçenek |
| Pin Numarası: | 30 Pin (Kustomlaştırılabilir) |
| Görme yönü: | Tüm Bakış Açıları |
| Bağlantı: | ZIF |
| Çalışma Temp.: | -40C - +70C |
| Depolama sıcaklığı: | -40C - +85C |
| Yaşam süresi: | 50,000 Saat @60cd/m2 |
| Uygunluk: | REACH ve RoHS uyumlu |

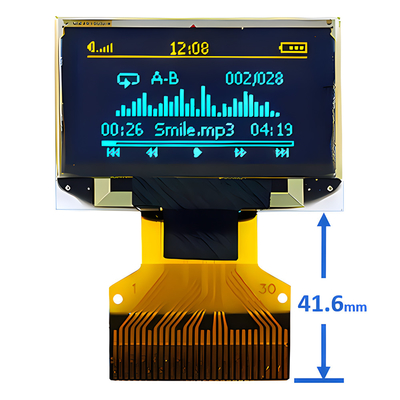

0.96 inç 30 Pin ZIF Bağlantısı OLED İnce Ekran 128x64 SPI I2C ArayüzüÜrün Çizimi
Pin Tanımı
Mutlak En Yüksek Sıralama
Optik özellikleri
* VDD1 = 2.8V, VPP = 8.0V & 7.4V'de alınan optik ölçüm. Yazılım yapılandırması Bölüm 4.4 Başlatma.
Güvenilirlik Testlerinin İçeriği

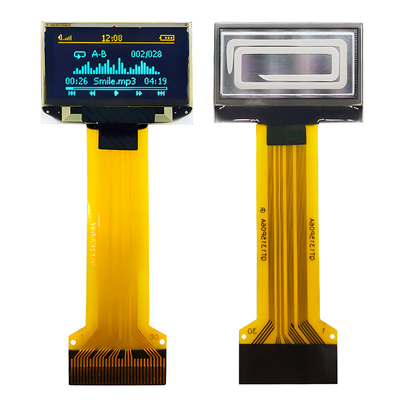

0.96 inç 30 Pin ZIF Bağlantısı OLED İnce Ekran 128x64 SPI I2C ArayüzüÜrün Görüntüsü
