Ürün ayrıntıları:
|
| Ürün: | 1,54 İnç OLED Ekran | Karar: | 128x64 nokta çözünürlüğü |
|---|---|---|---|
| Arabirim: | I2C, SPI isteğe bağlı | Ekran Kipi: | Pasif Matris Ekranı |
| Optik: | Tüm Görüş Açıları | Anahat Dim.: | 47.0(L) x 43.0(W) x 13.8(T) mm |
| Etkin Alan: | 35,06(U) x 17,52(G) mm | Piksel aralığı: | 0,274x0,274 mm |
| Sürüş Yöntemi: | 1/64 Görev döngüsü | Çalışma sıcaklığı: | -40°C ila +70°C |
| saklama derecesi.: | -40°C ila +85°C | Sürücü IC: | SSD1309 veya eşdeğer |
| PIN numarası: | 4 Başlık pini, 7 pin isteğe bağlı | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1.54 inç OLED Ekran Modülü,OLED Ekran Modülü 128*64 |
||
SFOM154YZ4-12864WB-01 Spesifikasyon.pdf
1.54 inç OLED Ekran Modülü 128 * 64 Piksel 4 Pin IIC Arayüzü Ürün Tanıtımı
Organik ışık yayıcı diyotlar (OLED), daha parlak, daha net görüntüler ve daha hızlı yanıtlar sağlayan bir sonraki nesil teknolojisidir.54 inçlik model SFOM154YZ4-12864WB-01 OLED ekranı 128 x 64 nokta tek renkli yapılmıştırBu OLED modülü hafif, düşük güç tüketimi, küçük boyuttadır ve farklı arayüz seçeneklerine sahiptir, varsayılan IIC'dir ve mevcut seçenekler IIC ve SPI portlarıdır.Modül COB OLED'den yapılmıştır., Üzerindeki PCB kartı nedeniyle modülü müşterinin uygulamasına kolayca bağlama avantajına sahiptir.
SFOM154YZ4-12864WB-01 OLED ekran modülü başlangıçta dokunuşlu değildi, ancak dokunmatik panel özelleştirilebilir.POS terminalleri, nakit kayıt makineleri, el cihazları, mobil sipariş makineleri vb.
Özellikleri
1Bu 1.54 inçlik mini OLED ekranın 128X64 çözünürlüğü ve SSD1309 yonga seti var.
2Bu 1.54 inçlik OLED ekran modülü çok düşük güç tüketimine sahiptir: tam ekran aydınlatması 0.08w.
3Bu 1.54 inçlik 4 pinli OLED ekranın kolay kurulum için dört montaj deliği var.
4Bu 1.54 inç 128x64 OLED ürünü I2C tipi, IIC ve SPI arayüzü için tasarlanmıştır.
5Bu 1.54 inçlik OLED 4 pinli ürün çeşitli kontrol yongalarını destekler: Arduino 51 serisi, msp430 serisi, stm32/2 CSR IC vb. ile tamamen uyumludur.
6Bu I2C 1.54 inçlik OLED ürününün güç kaynağı voltajı DC 3V-5V.
7. Bu 1.54 inç OLED ekran modülü gömülü sürücü IC'dir. I2C ((IIC) ile iletişim kurabilir.
8Bu 1.54 inç 128x64 OLED ürünü MMDVM, Pi-Star ile uyumludur ve Raspberry pi ile uyumludur.
9. Bu 128x64 SPI OLED 1.54 inçlik ürün kendi kendine aydınlatıcı bir tasarımdır, arkaplan ışığına gerek yoktur, ekran kendi kendine aydınlatabilir; Yüksek kontrast, parlak ve net noktalara sahiptir, hatta küçük yazı tipleri oldukça okunabilir.
10. OLED ekran modülü 1.54 inç OLED kontrolörün içine gömülü yazı tipleri yoktur, kullanıcı yazı tipleri oluşturma yazılımı aracılığıyla yazı tipleri oluşturabilir.
Ürün Bilgisi
| Ürün: | 1.54 inçlik OLED ekran |
| Karar: | 128x64 nokta çözünürlüğü |
| Arayüz: | I2C, SPI Seçenek |
| Sürücü İK: | SSD1309 veya eşdeğer |
| Optik: | Tüm Bakış Açıları |
| Ekran Kipi: | Pasif Matris Ekranı |
| Çizelge: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Etkin Alan: | 35.06 ((L) X 17.52 ((W) Mm |
| Piksel Pitch: | 0.274 X 0.274 mm |
| Sürüş yöntemi: | 1/64 Görev Süresi |
| Çalışma sıcaklığı: | -40°C - +70°C |
| Depolama sıcaklığı: | -40°C +85°C |
| Pin Numarası: | 4 başlık çubuğu, 7 çubuğu isteğe bağlı |
| Uygunluk: | REACH ve RoHS uyumlu |
Pin Tanımı
Pin1 GND (güçlü toprak)
Piin2 VDD (Module Güç Voltajı 3V - 5V)
Pin3 SCL (Saat çizgisi)
Pin4 SDA (Verim hattı)
1.54 inç OLED Ekran Modülü 128 * 64 Piksel 4 Pin IIC Arayüzü Ürün Çizimi

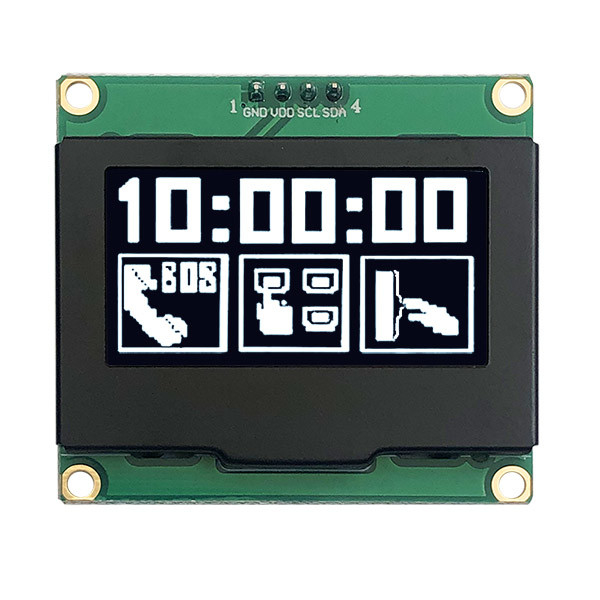

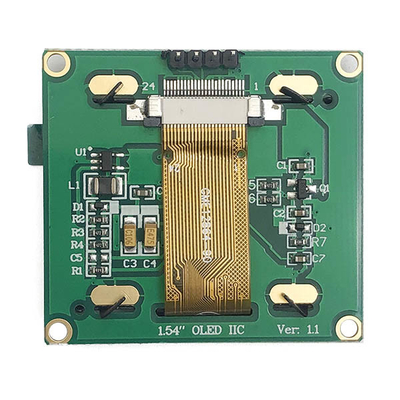

1.54 inç OLED Ekran Modülü 128 * 64 Piksel 4 Pin IIC Arayüz Ürün Görüntüsü
