Ürün ayrıntıları:
|
| Ürün: | 0.87 inç OLED ekran modülü | Piksel Sayısı: | 128x32 piksel |
|---|---|---|---|
| Sürücü IC: | SSD1316 veya Eşdeğeri | Ekran Kipi: | Pasif Matris |
| Renk Göster: | Tek renkli (Beyaz) | Sürüş görevi: | 1/32 Görev |
| Panel Boyutu: | 29 x 8,8 x 1,22 (mm) | Etkin Alan: | 22.38 x 5.58 (mm) |
| Piksel aralığı: | 0,175x0,175 (mm) | Piksel boyutu: | 0,155x0,155 (mm) |
| Görüntüleme yönü: | Tüm Görüş Açıları | Arabirim: | I2C |
| Bağlantı: | ZIF FPC | PIN numarası: | 15 iğne (özelleştirilebilir) |
| Ömür: | 50.000 saat @60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | İnce OLED Ekran Modülü,128x32 Piksel OLED Ekran Modülü,I2C Arayüzü küçük OLED panel |
||

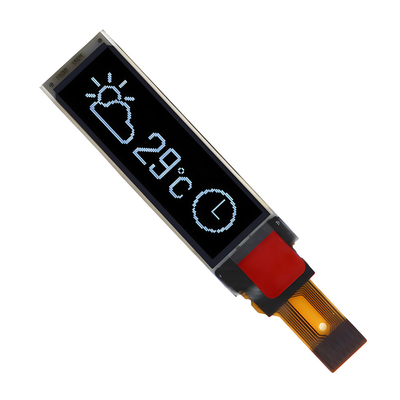

0.87 Inç Slim OLED Ekran Modülü 128x32 Piksel I2C Arayüz Beyaz Mavi Metin Ürün Tanıtımı
Ürün Hızlı İncelemesi
0.87 inç OLED
Tip: Grafik
Yapı: COG
128 x 32 Nokta Matrisi
¢IC:SSD1316
3V Güç kaynağı
¥1/32 vergisi
¢ Arayüz: I2C
Renk: Beyaz / Mavi
Bağlantı: ZIF FPC
Açıklama
SFOS087DY-7139AP OLED Ekran Modülü, diagonal boyutu 0.87 inç olan 128x32 çözünürlüklü COG grafik ekranıdır.OLED modeli endüstriyel sınıf olarak tasarlanmıştır ve ince boyutlara ve rekabetçi fiyat avantajına sahiptir.. Modül SSD1316 IC ile yerleşiktir; I2C arayüzünü destekliyor. Mantık için besleme voltajı 2.8V, görüntü için besleme voltajı 9V, VDD için çalışma akımı 180μA, sürüş görevi 1/32.
SFOS087DY-7139AP OEL Ekran Modülü, -40°C'den +80°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -40°C'den +85°C'ye kadar değişir.akıllı ev uygulamaları ve benzeri.
Ürün Bilgisi
| Ürün: | 0.87 inç OLED Ekran Modülü |
| Piksel sayısı: | 128x32 piksel |
| Arayüz: | I2C |
| Sürücü İK: | SSD1316 veya eşdeğer |
| Pin Numarası: | 15 Pin (Kustomlaştırılabilir) |
| Ekran Kipi: | Pasif Matris |
| Görüntüleme Rengi: | Monokrom (beyaz) |
| Sürüş Görevi: | 1/32 Görev |
| Panel boyutu: | 29 X 8.8 X 1.22 (mm) |
| Etkin Alan: | 22.38 X 5.58 (mm) |
| Piksel Pitch: | 0.175 X 0.175 (mm) |
| Piksel Boyutu: | 0.155 X 0.155 (mm) |
| Görme yönü: | Tüm Bakış Açıları |
| Bağlantı: | ZIF FPC |
| Yaşam süresi: | 50,000 Saat @60cd/m2 |
| Uygunluk: | REACH ve RoHS uyumlu |
Özellikleri
10Bu 0.87 inçlik OLED ekranın daha hızlı bir yanıt süresi var: +25 °C'de "10 mikrosaniye".
10Bu 0.87 inçlik mono OLED ürünün yüksek parlaklığı ve bu ürünün 2000'e kadar kontrast oranı vardır:1.
11Bu düşük maliyetli 0.87 inçlik OLED ürününün daha düşük güç tüketimi var - CO2 emisyonlarını azaltıyor.
0.87 Inch Slim OLED Ekran Modülü 128x32 Piksel I2C Arayüz Beyaz/Mavi Metin Ürün Çizimi
Pin Tanımı
Pin1, C2N / Pin2, C2P / Pin3, C1P / Pin4, C1N
Uçan Inverter Kondensatörünün Pozitif Terminalı, Uçan Artırma Kondensatörünün Negatif Terminalı.Değiştiricinin kullanılmadığı zamanlarda yüzecekler..
Pin 5, VDD2 VBAT
DC/DC dönüştürücü devresi için güç kaynağı. Bu, DC/DC voltaj dönüştürücüsünün iç tamponu için güç kaynağı iğnesi. Değiştiricinin kullanıldığı zaman harici bir kaynağa bağlanmalıdır.Dönüştürücü kullanılmadığında VDD'ye bağlanmalıdır..
Pin 6, VSS.
Bu bir zemin pinidir. Bu, mantıksal pinler için bir referans rolü oynar. Dış zemine bağlanmalıdır.
Pin 7, VDD
Bu bir gerilim kaynağı iğnesi. Dış kaynaktan bağlantılı olmalı.
Pin8, CS#
Pin9, RES#
Kontrolör ve sürücü için güç sıfırlama. Bu pin sıfırlama sinyali girişidir. Pin düşük olduğunda, çipi başlatma icra edilir. Normal çalışma sırasında bu pin yüksek çek.
Pin10, D/C
Pin11, SCLK.
IIC Otobüs Saati Sinyalı. I2C otobüsündeki bilgi aktarımı bir saat sigmalini takip ediyorsa. Veri bitinin her bir aktarımı bu pencenin tek bir saat dönemi boyunca gerçekleşir.
Pin12, SDA.
I2C otobüs veri sinyali. Bu pin, verici ve alıcı arasındaki iletişim kanalı olarak çalışır.
Pin13, IREF
Parlaklık ayarlama için akım referansı. Bu pin segment akım referans pinidir. Bu pin ve VSS arasında bir direnç bağlanmalıdır. Akımı maksimum 12.5uA olarak ayarlayın.
Pin14, VCOMH
COM sinyali için Voltaj Çıkış Yüksek Seviyesi. Bu pencere COM sinyalleri için voltaj çıkış yüksek seviyesinin giriş penceresidir. Kondensatör bu pencere ile VSS arasında bağlanmalıdır.
Pin15, VCC
OEL Panel için güç kaynağı. Bu, çipin en pozitif voltaj kaynağı pinidir. Değiştiricinin kullanıldığı zaman bu pin ve VSS arasında bir stabilizasyon kondansatörü bağlanmalıdır.Değiştiricinin kullanılmadığı zamanlarda dış kaynağa bağlanmalıdır..
Mutlak En Yüksek Sıralama
Not 1: Yukarıdaki tüm voltajlar VSS = 0V
Not 2: Bu modül yukarıdaki mutlak maksimum özelliklerin ötesinde kullanıldığında, modülün kalıcı kırılması olabilir.Bu modülü, Bölüm 3'te belirtilen koşullar altında kullanmak istenir.Bu modül bu koşulların ötesinde kullanılırsa, modülün arızası ortaya çıkabilir ve modülün güvenilirliği kötüleşebilir.
Not 3: Belirtilen sıcaklık aralıkları polarizatörü içermez.Polarizatörün maksimum dayanıklılık sıcaklığı 80°C olmalıdır.
Not 4: VPP = 7.5V, Ta = 25°C, %50 Çekbord. Yazılım yapılandırması Bölüm 4.4 Başlatma'yı takip eder. Hayat süresi sonu başlangıç parlaklığının %50'si olarak belirtilmiştir.Ortalama çalışma ömrü oda sıcaklığı yüksek sıcaklık koşullarında hızlandırılmış çalışma ile tahmin edilir..
Optik özellikleri
* VDD1 = 2.8V, VPP = 8.0V & 7.4V'de alınan optik ölçüm. Yazılım yapılandırması Bölüm 4.4 Başlatma.
0.87 Inch Slim OLED Ekran Modülü 128x32 Piksel I2C Arayüz Beyaz/Mavi Metin Ürün Görüntüsü
