Ürün ayrıntıları:
|
Ürün: | 0,96 inç Grafik OLED | Karar: | 128x64 |
---|---|---|---|
Renk: | Sarı+Mavi (Çift Renk) | Optik: | Tüm Görüş Açıları |
Modül boyutu: | 24,74*16,9*1,42 (mm) | Cam: | oled |
Kontrolör: | SSD1315 | Çalışma sıcaklığı: | -40°C ila +80°C |
PIN numarası: | 30 pim | arayüzler: | 6800/8080 paralel, 4 telli SPI ve I2C |
Ömür: | 50.000 saat | Parlaklık: | 180 nit |
Kontrast Oranı: | 20.000 : 1 | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | Çift Renkli İnce OLED Ekran,SPI Arayüzü İnce OLED Ekran,SPI Arayüzü İnce OLED Ekran |

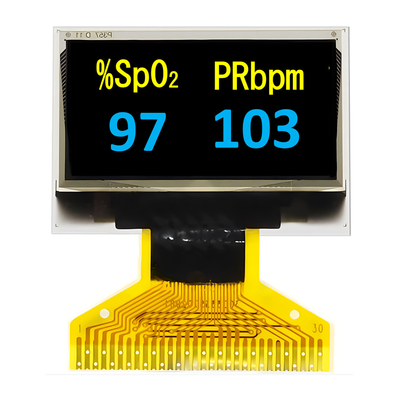

0.96 inç ince OLED Ekran Çift Renkli Sarı+Mavi SPI Arayüzü Ürün Tanıtımı
Ürün Hızlı İncelemesi
Model numarası SFOS096JY-7149AN
¢ İnce OLED Ekranı
0,96 inç OLED ekran, 0,96 inç OLED
Kıyafet cihazı için uygun
Tip: Grafik
Yapı: COG
128 x 64 Noktalı Matris
¢IC:SSD1315
3V Güç kaynağı
¥1/64 ücreti
Arayüz: 6800, 8080, SPI, I2C
Renk: Çift renk Sarı + Mavi
Açıklama
SAEF, düşük maliyetli 0.96 inçlik ince OLED ekran SFOS096JY-7149AN modeli yayınladı.96" OLED ekranı da SSD1315 sürücü IC'si ile birlikte.6800/8080 8 bit paralel ve I2C/SPI arayüzü üzerinden iletişim kurar.Yeni tasarım projeleri için müşterilerin daha ince SFOS096JY-7149AN'ı seçmelerini öneririz.SFOS096JY-7149AN modülü, iç şarj pompası kaynağını ve dış VCC kaynağını destekler.
Ürün Bilgisi
Ürün: | 0.96 inçlik grafikli OLED |
Karar: | 128x64 |
Rengi: | Sarı + Mavi (İki Renkli) |
Modül boyutu: | 24.74*16.9*1.42 (mm) |
Kontrolör: | SSD1315 |
Pin Numarası: | 30 Pin |
Yaşam süresi: | 50000 Saat |
Kontrast oranı: | 20, 000: 1 |
Optik: | Tüm Bakış Açıları |
Cam: | OLED |
Çalışma sıcaklığı: | -40°C +80°C |
Arayüzler: | 6800/8080 Paralel, 4 tel SPI ve I2C |
Parlaklık: | 180 Yatak |
Uygunluk: | REACH ve RoHS uyumlu |
0.96 inç ince OLED Ekran Çift Renkli Sarı+Mavi SPI Arayüzü Ürün Çizimi
Pin Tanımı
- Hayır, hayır. | Simge | Görev |
---|---|---|
1 | N.C. (GND) | Rezerve Pin (Destek Pin) Destekli iğneler, fonksiyon iğnelerindeki gerginliklerin etkilerini azaltabilir. |
2 | C2P | Uçan Inverter Kondensatörünün Pozitif Terminalı Uçan Artırma Kondensatörünün Negatif Terminalı Terminaller arasında yük pompası kondansatörleri gereklidir.Değiştiricinin kullanılmadığı zamanlarda yüzecekler.. |
3 | C2N | |
4 | C1P | |
5 | C1N | |
6 | VBAT | DC/DC dönüştürücü devresi için güç kaynağı Bu, DC/DC voltaj dönüştürücüsünün iç tamponunun güç kaynağıdır. dönüştürücü kullanıldığında dış kaynağa bağlanmalıdır.Dönüştürücü kullanılmadığında VDD'ye bağlanmalıdır.. |
7 | NC | NC |
8 | VSS | Mantıksal devrenin temeli Bu bir zemin iğnesi. Mantık iğneleri için bir referans olarak çalışır. Dış zemine bağlanmalıdır. |
9 | VDD | Mantığın Güç kaynağı Bu bir gerilim kaynağı, dış kaynağa bağlı olmalı. |
10 | BS0 | İletişim Protokolü Seç Bu pinler MCU arayüzü seçim girişi. Aşağıdaki tablo: ![]() |
11 | BS1 | |
12 | BS2 | |
13 | CS# | Çip Seç Bu pin, çip seçimi girişidir. Çip, CS # düşük çekildiğinde MCU iletişimi için etkinleştirilir. |
14 | RES# | Kontrolör ve sürücü için güç sıfırlaması Bu pin, sıfırlama sinyali girişidir. Pin düşük olduğunda, çipin başlatılması yürütülür. |
15 | D/C# | Veriler/Komuta Kontrolü Bu düğme Data/Command kontrol düğmesidir. D7 ~ D0'daki giriş, düğme yüksek çekildiğinde görüntüleme verileri olarak ele alınır. Pin düşük çekildiğinde, D7 ~ D0'daki giriş komut kayıtlarına aktarılır. MCU arayüz sinyalleriyle ayrıntılı ilişki için, lütfen Zamanlama Karakteristikleri Şemalarına bakın. Pin yüksek çekildiğinde ve seri arayüz modu seçildiğinde, SDIN'deki veriler veri olarak ele alınır. Düşük çekildiğinde, SDIN'deki veriler komut kayıtlarına aktarılır.I2C modunda, bu pin köle adresi seçimi için SA0 olarak çalışır. |
16 | R/W# | Okumak/Yazmak Seç veya Yaz Bu pin MCU arayüzünün girişidir. 68XX serisi mikroprosesörüne bağlandığında, bu pin Oku/Yaz (R/W#) seçim giriş olarak kullanılır.Bu iğneyi okumak için yüksek ve yazmak için alçak olarak çek.. 80XX arabirim modu seçildiğinde, bu pin Yaz (WR #) giriş olacaktır. Bu pin düşük çekildiğinde ve CS # düşük çekildiğinde veri yazma işlemi başlatılır. |
17 | E/RD# | Okumak/Yazma Etkinleştir veya Okumak Bu pin MCU arayüzünün girişidir. 68XX serisi mikroprosesörüne bağlandığında, bu pin Enable (E) sinyali olarak kullanılır.Bu pin yüksek çekildiğinde ve CS # düşük çekildiğinde okuma / yazma işlemi başlatılır. 80XX-mikroprosesörüne bağlandığında, bu pin Oku (RD #) sinyalini alır. |
18 ~ 25 | D0~D7 | Makine verileri giriş/çıkış otobüsü Bu pinler, mikroprosesörün veri otobüsüne bağlanacak 8 bitlik iki yönlü veri otobüsüdür.D1 seri veri giriş SDIN olacak ve D0 seri saat giriş SCLK olacakI2C modu seçildiğinde, D2 ve D1 birlikte yorulmalı ve uygulamada SDAout ve SDAin olarak hizmet etmelidir ve D0 seri saat girişi SCL'dir. |
26 | IREF | Parlaklık ayarlama için mevcut referans Bu pin, segment akım referans pinidir. Bu pin ile VSS arasında bir direnç bağlanmalıdır. Akımı 12.5μA'dan düşük ayarlayın. |
27 | VCOMH | COM sinyali için yüksek çıkış voltaj seviyesi Bu pin, COM sinyalleri için yüksek gerilim çıkışı seviyesi için giriş pinidir. Bu pin ve VSS arasında bir kondansatör bağlanmalıdır. |
28 | VCC | OEL paneli için güç kaynağı Bu, çipin en pozitif gerilim kaynağıdır. Değiştiricinin kullanıldığı zaman bu pin ile VSS arasında bir stabilizasyon kondansatörü bağlanmalıdır.Değiştiricinin kullanılmadığı zaman dış kaynağa bağlanmalıdır.. |
29 | VLSS | Analog devrenin temeli Bu analog bir zemin iğnesi. |
30 | NC GND) |
Rezerve Pin (Destek Pin) Destekli iğneler, fonksiyon iğnelerindeki gerginliklerin etkilerini azaltabilir. |

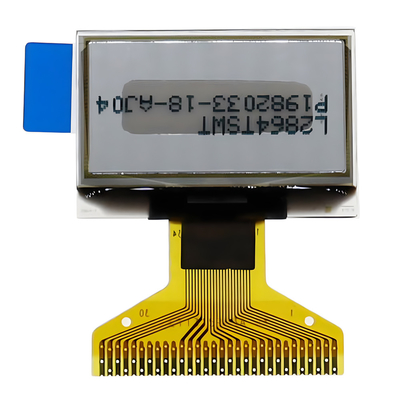

0.96 inç ince OLED Ekran Çift Renkli Sarı+Mavi SPI Arayüzü Ürün Görüntüsü
