Ürün ayrıntıları:
|
| Ürün: | 0,49 inç IIC OLED 4 Başlık Pimi | Piksel Sayısı: | 64x32 Grafik |
|---|---|---|---|
| Sürücü IC: | SSD1315 veya Eşdeğeri | Ekran Kipi: | Pasif Matris |
| Renk Göster: | Tek renkli (Beyaz) | Sürüş görevi: | 1/32 Görev |
| Modül boyutu: | 15 X 15 X 2.42 (mm) | Etkin Alan: | 11.18 x 5.58 (mm) |
| Piksel aralığı: | 0,175x0,175 (mm) | Piksel boyutu: | 0,155x0,155 (mm) |
| Görüntüleme yönü: | Tüm Görüş Açıları | Arabirim: | I2C |
| Bağlantı: | Başlık Pini | PIN numarası: | 4 iğne |
| Ömür: | 50.000 saat @60cd/m2 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 0.49 inçlik grafik OLED ekran,SSD1315 Grafik OLED Ekranı,I2C Grafik OLED Ekranı |
||
Grafik OLED 0,49 inç 4 başlık pikli SSD1315 Destek I2C Arayüzü Ürün Tanıtımı
Ürün Hızlı İncelemesi
Model numarası SFOM049JY-6432WB
Boyutu: 0.49 inç
Tip: Grafik
Yapı: COG+PCB
64x32 Nokta Matrisi
¢IC:SSD1315 veya eşdeğer
3V Güç kaynağı
¥1/32 vergisi
¢ Arayüz: I2C
Renk: Beyaz / Sarı
Açıklama
SFOM049JY-6432WB, 64x32 pikselden oluşan PCB kartı ile COG yapısına sahip 0.49 inçlik bir Grafik OLED ekranıdır.Logic 3V için besleme voltajıSFOM049JY-6432WB modülü -40°C'den +80°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -40°C'den +85°C'ye kadar değişir.akıllı ev uygulaması, taşınabilir cihaz, sağlık cihazı, sayaç cihazı vb. SFOM049JY-6432WB modülü, iç şarj pompası kaynağını ve dış VCC kaynağını destekler.
Özellikleri
| Ürün: | 0.49 inç IIC OLED 4 başlık iğnesi |
| Piksel sayısı: | 64x32 Grafik |
| Sürücü İK: | SSD1315 veya eşdeğer |
| Ekran Kipi: | Pasif Matris |
| Görüntüleme Rengi: | Monokrom (beyaz) |
| Sürüş Görevi: | 1/32 Görev |
| Panel boyutu: | 15 X 15 X 2.42 (mm) |
| Etkin Alan: | 11.18 X 5.58 (mm) |
| Piksel Pitch: | 0.175 X 0.175 (mm) |
| Piksel Boyutu: | 0.155 X 0.155 (mm) |
| Görme yönü: | Tüm Bakış Açıları |
| Arayüz: | I2C |
| Bağlantı: | Lehimleme/Hotbar (özelleştirilebilir) |
| Pin Numarası: | 4 Pin |
| Yaşam süresi: | 50,000 Saat @60cd/m2 |
| Uygunluk: | REACH ve RoHS uyumlu |

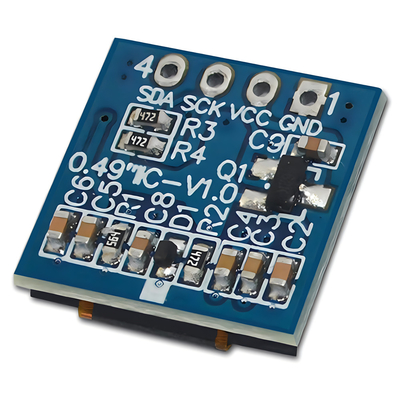

Grafik OLED 0,49 inç 4 başlık çentikli SSD1315 Destek I2C ArayüzüÜrün Çizimi
![]()
| - Hayır, hayır. | Simge | Görev |
|---|---|---|
| 1 | GND | Toprak |
| 2 | VCC | Güç kaynağı girişi. |
| 3 | SCL | I2C arayüzü seçildiğinde, D0 seri saat giriş platformu (SCL) ve D1 seri veri giriş platformu (SDAI) olarak hizmet eder. |
| 4 |
SDA |
| Parametreler | Simge | Min. | En fazla. | Birim |
|---|---|---|---|---|
| Mantık için besleme voltajı | VCC | 0 | 4.0 | V |
| Ekran için besleme voltajı | VCC1 | 0 | 16.0 | V |
| Çalışma sıcaklığı | TOP | -40 | +80 | °C |
| Depolama sıcaklığı | TSTG | -40 | +85 | °C |
| Ürün | Simge | Durum | Min. | Tip | En fazla. | Birim |
|---|---|---|---|---|---|---|
| Mantık için besleme voltajı | VCC | - Evet. | 2.8 | 3.0 | 3.2 | V |
| Yüksek Volt girişi. | HIV | - Evet. | 0.8×VDD | - Evet. | VDDIO | V |
| Alçak Volt girişi. | VIL | - Evet. | 0 | - Evet. | 0.2×VDD | V |
| Yüksek Volt çıkışı. | VOH | - Evet. | 0.9×VDD | - Evet. | VDDIO | V |
| Düşük voltlu çıkış. | VOL | - Evet. | 0 | - Evet. | 0.1×VDD | V |
| % 50 kontrol Kurul çalışmaktadır | ICC | VCC1=7.5V | - Evet. | 13.0 | 26.0 | mA |

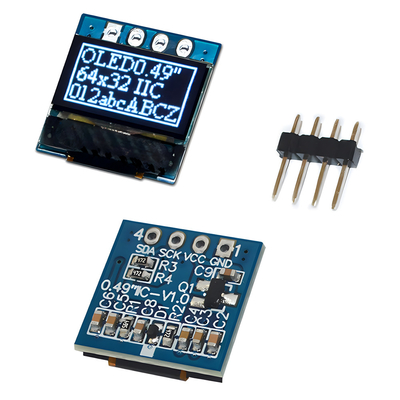

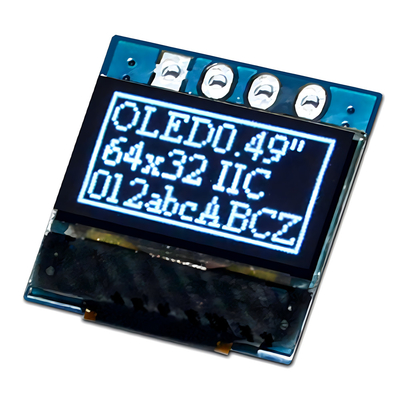

Grafik OLED 0,49 inç 4 başlık çentikli SSD1315 Destek I2C ArayüzüÜrün Görüntüsü
![]()
![]()
![]()
