Ürün ayrıntıları:
|
| Ürün: | 1,54" İnç OLED Ekran | Karar: | 128x64 nokta çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | Pasif Matris Ekranı | Arabirim: | I2C |
| Optik: | Tüm Görüş Açıları | Anahat Dim.: | 47.0(L) x 43.0(W) x 13.8(T) mm |
| Etkin Alan: | 35,06(U) x 17,52(G) mm | Piksel aralığı: | 0,274x0,274 mm |
| Sürüş Yöntemi: | 1/64 Görev döngüsü | Çalışma sıcaklığı: | -40°C'den +70°C'ye kadar (Özelleştirilebilir) |
| saklama derecesi.: | -40°C ila +85°C | Sürücü IC: | SSD1309 veya eşdeğer |
| PIN numarası: | 4 Başlık pini, 7 pin isteğe bağlı | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | I2C Grafik OLED Ekranı,1.54 inçlik grafik OLED ekran,128x64 Nokta OLED Ekran Modülü |
||
¥MOdel No.SFOM154YZ4-12864WB-01
Tip: 1.54" Grafik OLED
Yapı: COG+PCB
128x64 nokta
¢IC:SSD1309
5V güç kaynağı
¥1/64vergileri
Arayüz: SPI, I2C
Renk: Beyaz / Mavi
Çok daha parlak, çok daha yüksek kontrast, daha geniş görüntüleme açıları ve daha düşük akım tüketimi olan küçük bir OLED ekranına ihtiyacınız olduğunda, SAEF ekranı OLED COB grafik öğesi no.SFOM154YZ4-12864WB-01 iyi bir seçim.Bu 1.54 ′′ OLED modülü, 47.0 ((L) X 43.0 ((W) X 13.8 ((T) mm'lik bir dış hat boyutuna sahip ve OLED'nin görünür kısmının 1.54" diyagonallığını ölçen ve 128x64 piksel içeren SSD1309 IC'ye yerleştirilmiştir.SPI ve I2C arayüzünü kullanarak iletişim kurabilir.
Ürün Özellikleri
| Ürün: | 1.54 inçlik OLED ekran |
| Karar: | 128x64 nokta çözünürlüğü |
| Arayüz: | I2C |
| Ekran Kipi: | Pasif Matris Ekranı |
| Optik: | Tüm Bakış Açıları |
| Çizelge: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Etkin Alan: | 35.06 ((L) X 17.52 ((W) Mm |
| Piksel Pitch: | 0.274 X 0.274 mm |
| Sürüş yöntemi: | 1/64 Görev Süresi |
| Çalışma sıcaklığı: | -40°C +70°C (Kustomlaştırılabilir) |
| Depolama sıcaklığı: | -40°C +85°C |
| Pin Numarası: | 4 başlık çubuğu, |
| Sürücü İK: | SSD1309 veya eşdeğer |
| Uygunluk: | REACH ve RoHS uyumlu |

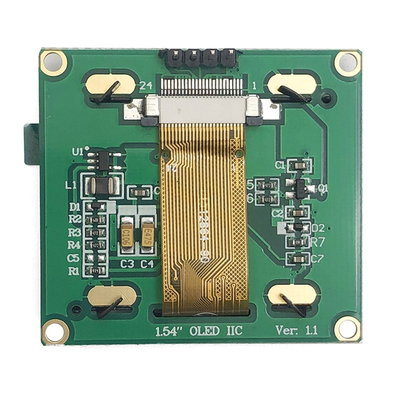

1.54 inç OLED Grafik Ekran Ürün Çizimi
Şematik Şema
Arayüz Pin Fonksiyonu
| - Hayır, hayır. | Simge | Görev |
|---|---|---|
| 1 | GND | Toprak |
| 2 | VCC | Güç kaynağı girişi. |
| 3 | SCL | I2C arayüzü seçildiğinde, D0 seri saat giriş platformu (SCL) ve D1 seri veri giriş platformu (SDAI) olarak hizmet eder. |
| 4 | SDA |
DC Özellikleri
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. |
Birim |
| Mantık için besleme voltajı | VDD | 1.65 | 2.8 | 3.3 | V | |
| Ekran için besleme voltajı | VCC | 11.5 | 12 | 12.5 | V | |
| Yüksek Seviye Giriş | HIV | 0.8×VDD | - | - | V | |
| Düşük düzeyde giriş | VIL | - | - | 0.2×VDD | V | |
| Yüksek Seviye Çıkış | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| Düşük Seviye Çıktı | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
VDD Güçlendirme Akımı VDD = 2,8V, VCC = 12, IREF = 10uA, Hayır Panel takılmış. Ekran Açık, Tüm Açık, |
IDD |
Kontrast = FFh |
- |
90 |
110 |
μA |
|
VCC besleme akımı VDD = 2,8V, VCC = 12, IREF = 10uA, Panel Yok Bağlı, Ekran Açık, Tüm Açık |
ICC |
- |
450 |
580 |
μA |
|
|
Bölüm Çıktısı Akım, VDD = 2,8V, VCC = 12V, IREF=10 uA, Ekran açık. |
ISEG |
Kontrast=FFh | 280 | 310 | 340 |
μA |
| Kontrast=AFh | - | 215 | - | |||
| Kontrast=7Fh | - | 155 | - | |||
| Kontrast=3Fh | - | 78 | - | |||
| Kontrast=0Fh | 20 | - | ||||
|
VDD için Uyku Modu Akımı |
IDD, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V Ekran kapalı, hayır. panel takıldı |
- |
- |
10 |
μA |
|
VCC için Uyku Modu Akımı |
ICC, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V Ekran kapalı, hayır. panel takıldı |
- |
- |
10 |
μA |
Elektriksel özellikler
|
Özellikleri |
Simge | Koşullar | Min. | Tip | En fazla. | Birim |
| Normal moddaki akım tüketimi | Tüm pikseller açık. | - | 17 | 25 | mA | |
| Bekleme kipindeki akım tüketimi | Bekleme modunda % 10 piksel açık | - | 0.5 | 1.5 | mA | |
| Normal moddaki güç tüketimi | Tüm pikseller açık. | - | 71.5 | 97.5 | mW | |
| Bekleme modundaki güç tüketimi | Bekleme modunda % 10 piksel açık | - | 6.5 | 19.5 | mW | |
| Parlaklık | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (Beyaz) |
(x) (y) |
M.Ö.T. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Karanlık Oda Karşıtlığı | CR | - | 2000:1 | - | - | |
|
Görme açısı
|
- | 160 | - | - | derecesi |
I2C Arayüzü Zamanlama Özellikleri
|
Simge |
Açıklama | Min. | En fazla. |
Birim |
| - Bisiklet | Saat Döngüsü Zamanı | 2.5 | - | μs |
| THSTART | Başlatma Durumu Bekleme Zamanı | 0.6 | - | μs |
| THD | Veri bekleme süresi (SDAOUT Pin için) | 0 |
- |
ns |
| Veri bekleme süresi (SDAIN PIN için) | 300 | |||
| tSD | Veri Kurulum Zamanı | 100 | - | ns |
| tSSTART |
Başlangıç Durumu Kurulum Zamanı (Sadece tekrarlanan başlatma koşulları için geçerlidir) |
0.6 | - | μs |
| TSSTOP | Durdur Durum Kurulum Zamanı | 0.6 | - | μs |
| tR | Veriler ve Saat Pini için Kalkma Saati | 300 | ns | |
| tF | Veriler ve Saat Pinleri için Düşme Zamanı | 300 | ns | |
| TIDLE | Yeni bir iletim başlamadan önce boş zaman | 1.3 | - | μs |

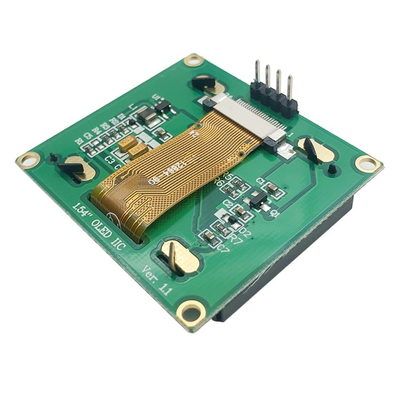

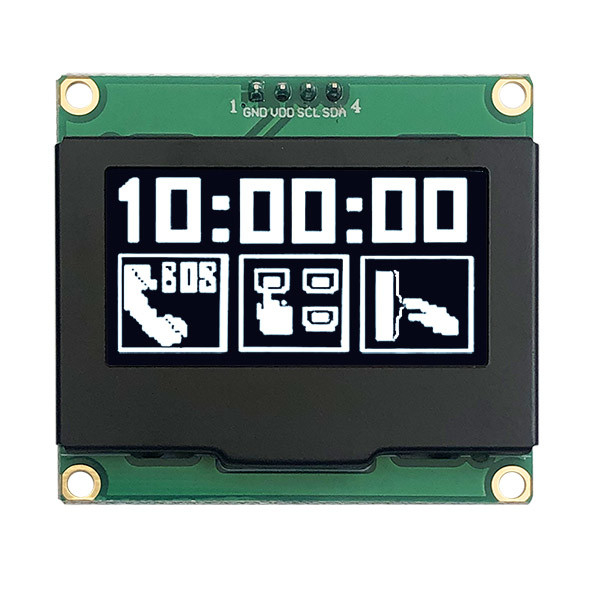

1.54 inç OLED Grafik Ekran Ürün Görüntüsü
